Устройство для ультразвукового контроля физических свойств жидкости

Устройство для ультразвукового контроля физических свойств жидкости

Иллюстрации

Показать все

Реферат

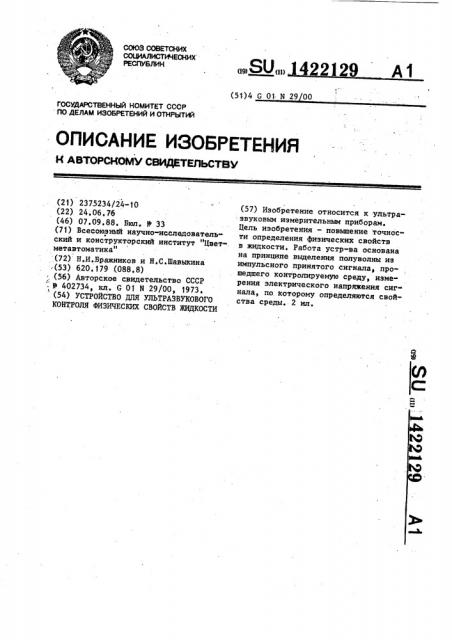

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

09) (И) (51)4 G Oi N 29 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2375234/24-10 (22) 24.06.76 (46) 07.09.88. Бюл. Р 33 (71) Всесоюзный научно-исследователь» ский и конструкторский институт "Цвет-. . метавтоматика" (72) Н.И..Бражников и Н.С.Шавыкина

:(53) 620.179 (088.8), (56) Авторское свидетельство СССР

- Р 402734, кл. G 01 N 29/00, 1973. (54) УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОГО

КОНТРОЛЯ ФИЗИЧЕСКИХ СВОЙСТВ ЖИДКОСТИ (57) Изобретение относится к ультразвуковым измерительным приборам.

Цель изобретения - повышение точности определения физических свойств в жидкости. Работа устр-ва основана на принципе выделения полуволны из импульсного принятого сигнала, прошедшего контролируемую среду, изме" рения электрического напряжения сигнала, по. которому определяются свойства среды. 2 ка.

1422129

Изобретение относится к ультразвуковым измерительным приборам, предназначенным для контроля состава и свойств жидкости, например, плотности жидкости.

Целью изобретения является повышение точности определения физических свойств жидкости.

На фиг. 1 приведена функциональная блок-схема устройства; на фиг. 2зпюры напряжений.

Работа устройства основана на щ>инципе выделения заданной полуволЙы из импульсного принятого сигнала, прошедшего контролируемую среду, измерения электрического напряжения, сигнала, по которому определяются свойства среды.

Устройство содержит генератор 1 возбуждающих импульсов, излучающий акустический преобразователь 2 и приемный акуетический преобразова- . тель 3, между которыми .находится контролируемая среда .4, усилитель 5 принятого сигнала, селектор 6, ключевой каскад 7, линию 8 задержки,формирователь 9 задержанных импульсов, нормалиэатор 10 сигнала, емкостный накопитель 11, цепь 12 разряда накопителя и блок 13 регистрации. Эпюры напряжений изображают сигнал 14 на выходе генератора возбуждающих импульсов, принятый сигнал 15, сигнал

16 на выходе нормализатора сигнала, сигнал 17 на выходе накопителя, сигнал 18 на выходе ключевого каскада, сигнал 19 на выходе формирователя задержанных импульсов, сигнал 20 на управляющем входе селекторного каска5 да, сигнал 21 на выходе селектора.

Сброс ескостного накопителя осуществляется на заданной ступеньке К (на фиг. 2 К=2), эа счет чего происходит селекция именно К-ro полуперио1р да, что повышает точность определения физических свойств жидкости при контроле сред, обладающих частотной дисперсией, Формула изобретения

Устройство для ультразвукового контроля физических свойств жидкости, содержащее излучающий акустический преобразователь, соединенный с генератором импульсов, последовательно соединенные приемный акустический преобразователь, усилитель, селектор и блок регистрации, о т л и ч а ю25 щ е е.с я тем, что, с целью повышения точности контроля, оно содержит последовательно соединенные подключенный входом к выходу усилителя,нор" мализатор, емкостный накопитель, ключевой каскад, линию задержки и формирователь импульсов, выходом под". ключенный к управляющему входу селектора и выходу ключевого каскада, второй вход которого соединен с выходом усилителя, а выход через цепь разряда — с вторым входом емкостного накопителя.

1422129

Составитель С.Юдин

Техред Л.Олийнык Корректор В.Гирняк

Редактор И.Шулла

Заказ 4423/43

Тираж 847 Подписное

ВНИИПИ Государственного комитета ССС по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
