Источник напряжения постоянного тока с разнополярным выходом

Источник напряжения постоянного тока с разнополярным выходом

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в устройствах электропитания радиоэлектронной аппаратуры. Цель - упрощение устройства без ухудшения надежности его работы. При возникновении перегрузки или короткого замыкания на выходе одного из стабилизаторов, например 1(2), возрастает напряжение на датчике тока 6 блока защиты 5 этого стабилизатора, транзистор 8 отпирается , транзистор 3 запирается. Одновременно возрастает яркость свечения светодиода 9 блока защиты 5 стабилизатора 2(1), в результате чего срабатьгоает защита стабилизатора 2(1). 3 ил. «

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 G 05 F 1/569

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4153542/24-07 (22) 01. 12.86 .(46) 07.09.88. Бюл. В 33 (71) Опытное конструкторско-технологическое бюро с опытным производством

Института металлофизики АН УССР (72) Б,И.Чемерисов, Т.А.Красовский и К.А.Савон (53) 621.316.722. 1 (088.8) (56) Авторское свидетельство СССР

Р 1103321, кл. G 05 F l/569, 15.07,84, Авторское свидетельство СССР

9 1698138, кл. G 05 F 1/569, 1985. (54) ИСТОЧНИК НАПРЯЖЕНИЯ ПОСТОЯННОГО

ТОКА С РАЗНОПОПЯРНЫМ ВЫХОДОМ

„„SU,, 1422228 А1 (57) Изобретение относится к электротехнике и может быть использовано в устройствах электропитания радиоэлектронной аппаратуры. Цель — упрощение устройства без ухудшения надежности его работы. При возникновении перегрузки или короткого замыкания на выходе одного из стабилизаторов, например 1(2), возрастает напряжение на датчике тока б блока защиты 5 этого стабилизатора, транзистор 8 отпирается, транзистор 3 запирается. Одновременно возрастает яркость свечения светодиода 9 блока защиты 5 стабилизатора 2(1), в результате чего срабатывает защита стабилизатора 2(1}.

3 ил.

1422228

Изобретение относится к электротехнике и может быть использовано в устройствах электропитания радиоэлектронной аппаратуры.

Цель изобретения — упрощение уст5 ройства без ухудшения надежности его работы.

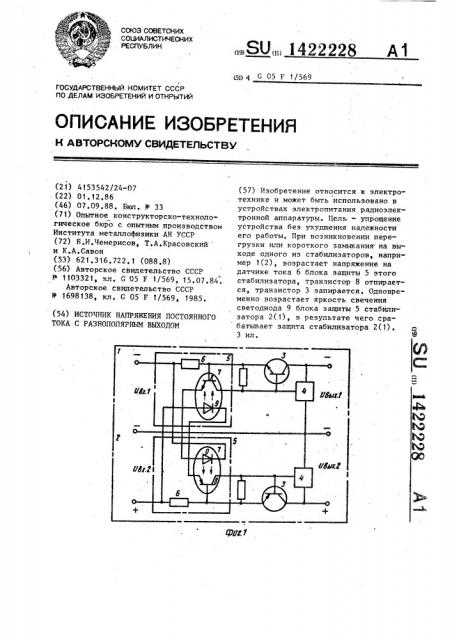

На фиг.1 приведена схема источника напряжения постоянного тока с раэ- 1О нополярным выходом, на фиг.2 и 3то же, варианты. выполнения на транЗисторах различной проводимости.

Источник напряжения постоянного тока с разнополярным выходом содержит разнополярные стабилизаторы 1 и

2 напряжения, каждый из которых состоит из включенного в силовую шину регулирующего транзистора 3, усилителя 4 обратной связи и блока 5 защиты от аварийных режимов, выполненного на резистивном датчике 6 перегрузки и транзисторном оптроне 7, база транзистора 8 которого подключена к точке соединенйя резистивного датчика 6 и эмиттера транзистора 3„ коллектор— к базе транзистора 3 и выходу усилителя 4 обратной связи. Эмиттер транзи .тора 8 подключен через светодиод

9 оптрона 7 блока 5 защиты противоположного стабилизатора к второму выI воду резистивного датчика 6 перегрузки.

Источник напряжения постоянного тока с раэнополярным выходом работает следующим образом, 35

Когда ток в цепи нагрузки любого иэ стабилизаторов не превышает допустимого занчения, падение напряжения на датчике 6 недостаточно для отпирания транзистора 8 и включения свето- @ диода 9 оптрона 7 блока 5 защитыпротивоположного стабилизатора 2(1), и блох 5 защиты не оказывает влияния на работу каждого из стабилизаторов

1и2. 45

Нри возникновении перегрузки или короткого замыкания на выходе-одного иэ стабилизаторов, например 1(2), . возрастает падение напряжения на датчике 6 блока 5 защиты этого стабилизатора, транзистор 8 отпирается и на базу транзистора 3 поступает сигнал, запирающий последний, Одновременно возрастает яркость свечения светодиода 9 блока 5 защиты противоположного стабилизатора 2(1), в результате чего отпирается транзистор 8 блока 5 защиты и также включается транзистор 3 и включается светодиод 9 блока 5 защиты стабилизатора 1(2). Возникает триггерный эффект, в результате которого оба стабилизатора поддерживаются в выключенном состоянии.

Для восстановления нормальной работы источника после устранения причины, вызвавшей аварийный режим, необходимо выключить, а затем снова включить питание источника.

Формула изобретения

Источник напряжения постоянного тока с раэнополярным выходом, содержащий два стабилизатора напряжения, каждый из которых состоят из последовательно включенного в силовую шину регулирующего транзистора, усилителя обратной связи и блока защиты от аварийных режимов, выполненного на резистивном датчике перегрузки и транзисторном оптроне, база транзистора которого подключена к точке соединения первого вывода резистивного датчика перегрузки и эмиттера регулиру» ющего транзистора, коллектор — к базе регулирующего транзистора и выходу усилителя обратной связи, о т л и— ч а ю шийся тем, что, с целью упрощения устройства без ухудшения надежности era работы, эмиттер тран» зистора оптрона блока запдты каждого из стабилизаторов подключен к второму выводу резистивного датчика пере- грузки через светодиод оптрона блока защиты стабилизатора противоположной полярности.

1422228
