№ 142229

Класс )Ь, 6 ссср

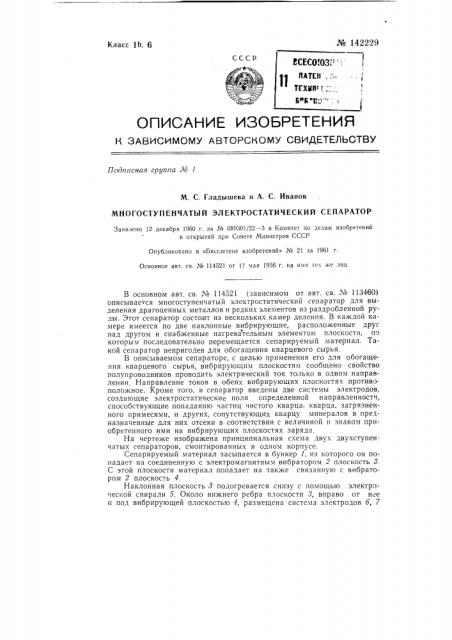

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа J6 1

М. С. Гладышева и А. С. Иванов

МНОГОСТУПЕНЧАТЫ и ЭЛ ЕКТРОСТАТИЧЕСКИ Й СЕПАРАТОР

Заявлено 12 декабря !960 r. за № 689301/22 — 3 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1961 г.

Основное авт. св. № 114521 от 17 мая 1956 г. на пмя тек же лиц

В основном авт. св. Х 114521 (зависимом от авт. св. М 113460) описывается многоступенчатый электростатический сепаратор для выделения драгоценных металлов и редких элементов из раздробленной руды. Этот сепаратор состоит из нескольких камер деления. В каждой камере имеется по две наклонные вибрирующие, расположенные друг над другом и снабженные нагревательным элементом плоскости, по которым последовательно перемещается сепарируемый материал. Такой сепаратор непригоден для обогащения кварцевого сырья.

В описываемом сепараторе, с целью применения его для обогащения кварцевого сырья, вибрирующим плоскостям сообщено свойство полупроводников проводить электрический ток только в одном направлении, Направление токов в обеих вибрирующих плоскостях противоположное. Кроме того, в сепаратор введены две системы электродов, создающие электростатические поля определенной направленности, способствующие попаданию частиц чистого кварца, кварца, загрязненного примесями, и других, сопутствующих кварцу минералов в предназначенные для них отсеки в соответствии с величиной и знаком приобретенного ими на вибрирующих плоскостях заряда.

На чертеже изображена принципиальная схема двух двухступенчатых сепараторов, смонтированных в одном корпусе.

Сепарируемый материал засыпается в бункер 1, из которого он попадает на соединенную с электромагнитным вибратором 2 плоскость,З.

С этой плоскости материал попадает на также связанную с вибратором 2 плоскость 4.

Наклонная плоскость 8 подогревается снизу с помощью электрической спирали 5. Около нижнего ребра плоскости 3, вправо от нее

11 под вибрирующей плоскостью 4, размещена система электродов б, 7 — 2—

Kо 142229

Предмет изобретения

Многоступенчатый электростатический сепара гор по зависимому авт. св. № 114521, отл и ч а ю щ и йс я тем. что, с целью применения его для обогащения кварцевого сырья (жильного кварца, горного хрусталя), верхним поверхностям наклонных вибрирующих плоскостей сообщено свойство полупроводников и введены две системы электродов, создающие электростатические поля определенной направленности, которая способствует попаданию частиц чистого кварца, частиц кварца, загрязненных примесями, и частиц других сопутствующих кварцу минералов в предназначенные для них отсеки. и 8, создающих электростатическое поле, обеспечивающее сепарационный эффект при движении мимо них заряженных частиц очищаемого от примесей материала. плоскостям 8 и 4 сообщены противоположные по знаку полупроводниковые (вентильные) свойства.

Сепарируемый материал (например, шихта горного хрусталя), двигаясь по плоскости 8 за счет контакта с ее поверхностью, обладающей вентильными свойствами, и влияния электростатического поля, образованного электродом 6, приобретает отрицательный заряд. Попадая на плоскость 4, частицы шихты под влиянием полупроводникового эффекта ее поверхности и поля электродов 7 разряжаются. Величина остаточного заряда частиц шихты тем больше, чем меньше в них примесей.

В соответствии с величиной этого заряда частицы под воздействием поля электродов 8 попадают в отсек 9, 10, 11 или 12. Из отсека 10 не до конца очищенная шихта вновь попадает в бункер и проходит второй, аналогичный уже описанному, цикл очистки.

Всесоюзный институт минерального сырья отмечает практический интерес предложения для получения также кондиционного пирохлор-i и других редкометальных минералов.
