Устройство для загрузки радиодеталей

Устройство для загрузки радиодеталей

Иллюстрации

Показать все

Реферат



Изобретение относится к области радиоэлектроники. Устройство для загрузки радиодеталей содержит чашу 1 со спиральной направляющей (СН) 2 для формирования потока деталей (Д) 3. На чаше 1 в зоне ориентации Д 3 установлено сопло 4 для подачи сжатого воздуха, а СН 2 размещена под углом 60-65 к боковой стенке чаши 1 и имеет уступ 6 расположенный напротив ориентирующей щели 5, имеющий высоту , .позволяющую выводам д 3 свободно проходить при повороте над ним, а корпусу Д 3 прижиматься к нему и удерживаться на СН 2. Из всех возможных положений Д 3 ориентироваться могут только те детали, у которых теплоотводная пластина соприкасается с плоскостью СН 2, а выводы направлены вперед или назад. Устройство высокопроизводительно в работе. 5 ил. (Л

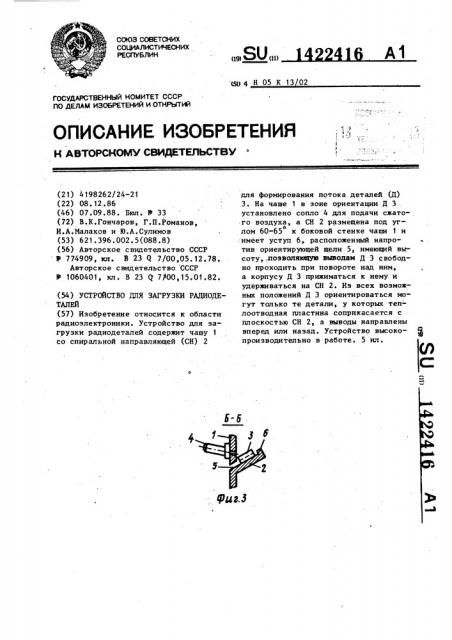

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (Н) (5ц 4 Н 05 К 13 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ASTOPGHOMV СОИДЕТЕЛЬСТВУ

4

К

1 !

Ю-6

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 4198262/24-21 (22) 08. 12.86 (46) 07.09.88. Бюл. 9 33 (72) В.К.Гончаров, Г.П.Романов, И.А.Малахов и Ю.А.Сулимов (53) 621.396.002.5(088.8) (56) Авторское свидетельство СССР

774909, «л. В 23 ((7/00,05.12.78.

Авторское свидетельство СССР

В 1060401, кл. В 23 Q 7400,15.01.82. (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ РАДИОДЕТАЛЕЙ (57) Изобретение относится к области радиоэлектроники. Устройство для загрузки радиодеталей содержит чашу 1 со спиральной направляющей (СН) 2 для формирования потока деталей (Д)

3. На чаше 1 в зоне ориентации Д 3 . установлено coBJ10 4 для подачи сжатого воздуха, а СН 2 размещена под уго лом 60-65 к боковой стенке чаши 1 и имеет уступ 6, расположенный напротив ориентирующей щели 5, имеющий высоту,,позволяющую выводам Д 3 свободно проходить при повороте над ним, а корпусу Д 3 прижиматься к нему и удерживаться на СН 2. Из всех возможных положений Д 3 ориентироваться могут только те детали, у которых теплоотводная пластина соприкасается с плоскостью СН 2, а выводы направлены вперед или назад. Устройство высоко- ф производительно в работе. 5 ил.

14224 16

Изобретение относится. к автоматизации технологических процессов и может найти применение для ориенти- . рования и подачи полупроводниковых приборов в корпусе КТ-28 на позицию обработки.

Целью изобретения является повышение производительности устройства для загрузки радиодеталей. 10

На фиг. 1 представлено устройство, общий вид; на фиг.2 — сечение

А-А на фиг .1; на фиг.3 - сечение Б-Б на фиг.1; на фиг.4 — то же, с ориен- тированной деталью; на фиг.5 — сече» 15 ние В-В на фиг.1.

Устройство состоит иэ чаши .1 со спиральной направляющей 2 для формирования потока деталей 3. На чаше..

1 в зоне ориентации установлено соп- 2р ло 4 для подачи сжатого воздуха. Ориентирующая щель 5 образована плоскостью спиральной направляющей 2 и боковой стенкой чаши 1 бункера. Спиральная направляющая 2 в зоне сопла 25

4 снабжена уступом 6, расположенным напротив ориентирующей щели 5. На выходе чаши 1 установлен лоток 7. Меж ду зоной ориентации и выходным лотком 7 на спиральной направляющей име- 3О ется окно 8 для сброса неориентированных деталей.

Устройство работает следующим образом.

Детали 3 под действием вибрации перемещаются по спиральной направляющей 2 к зоне ориентации, образованной уступом 6, ориентирующей щелью 5 и соплом 4. Из всех возможных поло- 40 жений детали 3 ориентироваться могут только те детали, у которых теплоотводная пластина соприкасается с плоскостью направляющей 2, а выводы направлены либо вперед, либо назад (а, в). Двигаясь по направляющей

2, детали 3 попадают в зону ориентации, где направляющая 2 образует

o с боковой стенкой чаши 1 угол 60-65

В этой зоне детали 3, прижатые за счет угла к боковой стенке чаши 1, попадают под струю сжатого воздуха из сопла 4. Сопло 4 установлено так, что струя воздуха, взаимодействуя с выводами детали 3, поворачивает о ее на 90, одновременно перемещая корпус детали несколько вперед к уступу 6. Высота уступа 6 такая, что выводы детали 3 свободно проходят при повороте над ним, деталь 3 прижимается к уступу 6 частью корпуса, расположенной под .выводами, и удерживается на спиральной направляющей

2. Сразу после выхода из зоны действия струи сжатого воздуха деталь

3 под действием центробежной силы и угла между направляющей и боковой стенкой чаши 1 прижимается к последней и переходит на выходной лоток 7, при этом теплоотводная пластина остается в ориентирующей щели 5. Если деталь 3 движется по спиральной:,направляющей 2 так, что теплоотводная пластина не касается направляющей, то ориентации не происходит. Деталь

3 не может развернуться по причине того, что ориентирующая щель 5 по ши-. рине несколько превышает толщину теплоотводной пластины и расположена ниже, теплоотводная пластина при таком положении детали упирается в стенку чаши 1 вьппе ориентирующей щели 5. Дальше при движении такая деталь сбрасывается в окно 8.

Формула.и зобр ет ения

Устройство для загрузки радиодеталей, содержащее вибробункер в виде чаши со спиральной направляющей, с элементами ориентации, выполненными в виде уступа, щели и сопла для подачи сжатого воздуха, о т л ич а ю щ е е с я тем, что, с целью повьппения производительности, спи;ральная направляющая в зоне сопла размещена под углом 60-65 к боковой стенке чаши, а уступ расположен напротив ориентирующей щели.

142241б

4-4. ЖвМ

luau

В-В

Составитель 1О.Капитонов

Техред М.Моргентал Корректор А.Тяско

Редактор О.Головач

Заказ 4442/58 Тираж 832 Подпис ное

ВНИИПИ Государственного. комитета СССР по делам изобретений и открытий

1 13035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4.
