Реферат



Изобретение относится к расфасовочной технике и может быть использовано , например, для заполнения контейнеров . Целью изобретения является упрощение конструкции и исключение загрязнения окружающей среды. Заливочный материал для емкости 1 поступает в поршневой дозатор 5. Отмеренная доза через обратный клапан 7 поступает в контейнер 16. После заполнения контейнера 16 материалом в него из емкости 13 для подачи воздуха через клапан 15 для регулирования давления и заполиякщую головку 9 поступает сжатый воздух до выравнивания давления. 3 з.п. ф-лы. 3 ил. О) с СМ

СОЮЗ COBETCHHX

РЕСГ1УБ ЛИК

ОЮ (И) СЮ4 В6 D8314

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К f3ATKHTV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕ ГЕНИЙ И ОТНРЫТИЙ (21) 3830904/28" 13 (22) 04.0,1 .85 (31) 42/84 (32) 06.01,84 (33) HU (46) 07,09.88. Вюп. И 33 (7 1) Дуна Элелмисер еш Ведьиару

Керешкеделми Валлалат (НЦ) (72) Виктор Пампер (HU) (53) 621.798(088.8) (56). Патент США Ф 2704582, кл. 167-77, опублик. 1952. (54) УСТРОЙСТВО ДЛЯ ЗАПОЛНЕНИЯ КОН-

ТЕЙНЕРОВ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ВЫДАЧИ

:ТЕКУЧЕГО МАТЕРИАЛА (57) Изобретение относится к расфасовочной технике и может быть использовано, например, для заполнения кон" тейнеров. Целью изобретения является упрощение конструкции и исключение загрязнения окружающей среды. Заливочный материал для емкости 1 поступает в поршневой дозатор 5. Отмеренная доза через обратный клапан 7 пос тупает в контейнер 16. После заполнения контейнера 16 материалом в него иэ емкости 13 для подачи воздуха через клапан 15 для регулирования давленияи заполняющую головку 9 . поступает с:катый воздух до выравнивания давления. 3 з.п. ф-лы 3 ил.

1422992

1..устройство для заполнения контейнеров, предназначенных для вь|дачи текучего материала, нключающее емкость для текучего материала, соединенный с ней трубопроводом поршневой дозатор и снязанную с последним трубопроводом с обратным клапаном заполняющую головку, о т л и ч а ю щ е е с я тем,что,с целью упрощения конструкции и исключения загрязнения окружающей среды, оно снабжено емкостью для подачи воздуха, соединенной трубопроводом, имеющим обратный клапан и вентиль, с заполняющей головкой.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что оно снабжено редуктором, установленным на трубопроводе, соединяющем емкость для подачи воздуха с заполняющей головкой.

3, Устроистно IIQ II, 2, o T JI ич а ю щ е е с я тем, что оно снабжено клапаном для регулирования дав- . ления„ установленным иа трубопроводе, соединяющем емкость для подачи воздуха с заполняющей головкой. ч. Устройство,по п. 2 и 3, о тл и ч а ю щ е е с я тем, что оно снабжено дополнительными поршневыми дозаторами, соединенными трубопроводами, имеющими обратные клапаны, с заполняющей головкой.

Изобретение относится к расфасовочной технике и может быть использовано, например, для заполнения контейнеров.

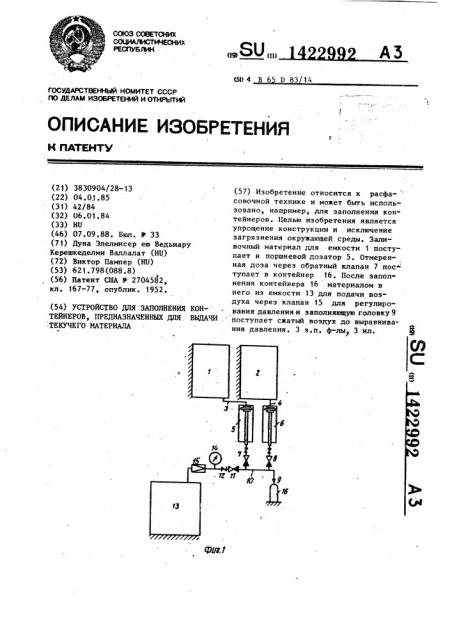

Целью изобретения является упрощение конструкции и исключение загрязнения окружающей среды, На фиг. 1 изображено предлагаемое устройство, общий нид; на фиг. 2-1О заполняющая головка; на фиг. 3— то же, вариант.

Устройство содержит емкости 1 и 2 для текучего материала, соединенные .,с ними трубопроводами 3 и 4 поршненые дозаторы 5 и 6, связанную с ,:ними трубопроводами с обратными кла панами 7 и 8 заполняющую головку 9 ,и соединенную с ией трубопроводом

10, имеющим обратный клапан 11 и нен- 20 . тиль 12, емкость 13 для подачи воз духа е

Устройство может быть снабжено

:редуктором 14 и клапаном 15 для

:, :регулирования давления, установлен- !5

1 ными на трубопроводе 10.

Устройство работает следующим образбм.

Залиночный материал из емкости 1 длй текучего материала по трубопро»,Щ воду 3 поступает в поршневой дозатор 5. Отмеренная доза материала из доватора 5 через обратный клапан 7 по трубопроводу 10 через заполняющуяб головку 9 поступает н кон;тейнер 16.

l . После заполнения контейнера 16 материалом н него поступает из емкости 13 для подачи воздуха через клапан 15 для регулирования давления, 40 редуктор 14 обратный клапан 11 и заполняющую головку 9 сжатый Воздух до выравнивания давления.

В случае необходимости наполнить контейнер 16 несколькими материалами сначала открывают обратный клапан 7 и заполняют контейнер 16 через заполняющую головку.9. После этого закрывают обратный клапан 7 и открывают обратный клапан 11. Поступающий по трубопроводу 10 сжатый воздух вытесняет оставшийся материал в тру бопроводе 10 и н заливочной головке

9 н контейнер 16, осуществляя тем самым очиску системы для подачи другого материала н следующую емкость.

Количество емкостей для текучего материала и доэаторов может быть выбрано любым и благодаря предлагаемой схеме различные материалы могут поступать в контейнер через одну заливочную головку.

Формула и з о б р е т е н и я

1422992
