Устройство для обработки корнеплодов

Устройство для обработки корнеплодов

Иллюстрации

Показать все

Реферат



Изобретение относится к области сахарного производства, а именно к установкам для мойки свеклы. Оно может быть использовано в других областях промышленности, где осуществляется мойка корнеплодов. Целью изобретения является улучшение отделения легких примесей. Устройство содержит резервуар 1, в котором установлено перемешивающее приспособление 13, установленный вертикально рабочий орган в виде бесконечного многорядного полотна (БМП) 4 с захватами 6. БМП 4 подвешено свободно на приводном барабане 2. Внутри рабочего органа расположена разделительная камера 7, стенка которой, контактирующая с рабочей ветвью (захваты вверх) БМП 4, имеет конусные отверстия. Для подъема легких примесей служит подъемник 10. Щетка 11 очищает БМП 4. Улучщение отделения легких примесей происходит за счет обеспечения направленного движения верхнего слоя свекловодяной массы с примесями к рабочему органу, подъема мелких примесей из объема резервуара и удаления их через конусные отверстия БМП. 1 з. п. ф-лы, 4,ил. (5 (Л

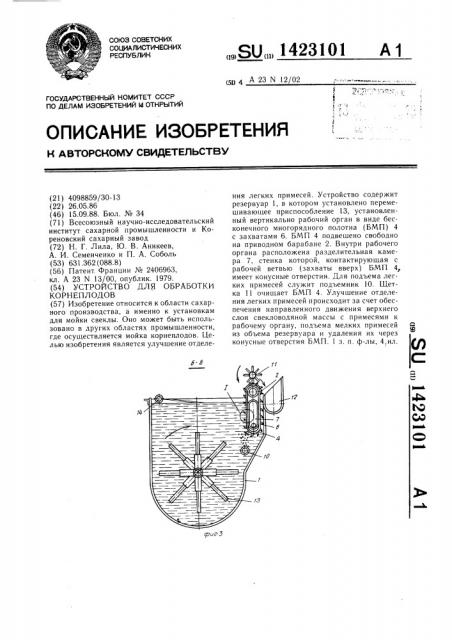

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 А 23 N 12/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ I4 ОТКРЫТИЙ (21) 4098859/30-13 (22) 26.05.86 (46) 15.09.88. Бюл. № 34 (71) Всесоюзный научно-исследовательский институт сахарной промышленности и Кореновский сахарный завод (72) Н. Г. Лила, Ю. В. Аникеев, А. И. Семенченко и П. А. Соболь (53) 631.362 (088;8) (56) Патент. Франции № 2406963, кл. А 23 N 13/00, опублик. 1979. (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ

КОРНЕПЛОДОВ (57) Изобретение относится к области сахарного производства, а именно к установкам для мойки свеклы. Оно может быть использовано в других областях промышленности, где осуществляется мойка корнеплодов. Целью изобретения является улучшение отделе„„SU„„1423101 А 1 ния легких примесей. Устройство содержит резервуар 1, в котором установлено перемешивающее приспособление 13, установленный вертикально рабочий орган в виде бесконечного многорядного полотна (БМП) 4 с захватами 6. БМП 4 подвешено свободно на приводном барабане 2. Внутри рабочего органа расположена разделительная камера 7, стенка которой, контактирующая с рабочей ветвью (захваты вверх) БМП 4 имеет конусные отверстия. Для подъема легких примесей служит подъемник 10. Щетка 1! очищает БМП 4. Улучшение отделения легких примесей происходит за счет обеспечения направленного движения верхнего слоя свекловодяной массы с примесями к рабочему органу, подъема мелких примесей из объема резервуара и удаления их через конусные отверстия БМП. 1 з. п. ф-лы, 4,ил.

1423101

25

Формула изобретения

Изобретение относится к области сахарного производства, а,именно к установкам для мойки свеклы, и может быть использовано в других отраслях промышленности, где осуществляется мойка корнеплодов.

Цель изобретения — улучшение отделения легких примесей.

На фиг. 1 изображено устройство, вид сверху; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4— узел 1 на фиг. 3.

Устройство состоит из резервуара 1, установленного в нем с возможностью вращения рабочего органа, включающего приводной барабан 2 со звездочками 3, на котором подвешено многорядное бесконечное полотно 4, выполненное, например, в виде цепей 5 с укрепленными на них захватами 6. Многорядное бесконечное полотно 4 установлено вертикально и свободно. Внутри рабочего органа по всей его ширине размещена полая разделительная камера 7.

В стенке полой разделительной камеры 7, контактирующей с рабочей ветвью (захваты вверх) многорядного бесконечного полотна

4 выполнены отверстия 8 конусной формы.

Торцовые стенки камеры 7 имеют в нижней ,части сливные патрубки 9.

В резервуаре 1 со стороны рабочей ветви бесконечного многорядного полотна 4 в его нижней части расположен подъемник 10 легких примесей, выполненный, например, в виде трубчатого воздушного барботера.

Параллельно барабану 2 над ним установлена вращающаяся очистная щетка 1! многорядного бесконечного полотна 4. Для отвода легких примесей предусмотрен лоток 12. В резервуаре расположено также перемешивающее приспособление 13 и брызгалки 14.

Устройство работает следующим образом.

При вращении приводного барабана 2 со звездочками 3 рабочая ветвь бесконечного многорядного полотна 4 с закрепленными на ней захватами 6 поднимается. При этом захваты 6 извлекают легкие примеси из свекловодяной массы, находящейся в резервуаре 1, сбрасывают их в лоток 12. Оставшиеся на бесконечном полотне примеси сбрасываются вращающейся щеткой 11 в тот же лоток. Рабочий орган установлен вдоль стенки резервуара 1 в специальной нише так, что перемешивающее приспособление 13 обеспечивает направленное движение верхнего слоя свекловодяной массы с примесями к рабочей ветви бесконечного многорядного полотна 4. Такое расположение рабочего органа в резервуаре способствует более эффективному отделению примесей.

Чтобы исключить сближение ветвей бесконечного полотна и этим обеспечить беспрепятственное движение вниз сбегающей ветви между ними по всей ширине установлена разделительная камера 7. Она также предназначена для вывода из резервуара использованной воды, которая, проходя между ветвями бесконечного полотна, способствует лучшему подходу легких примесей к движущимся вверх захватам.

В нижней части бесконечного полотна размещен трубчатый воздушный барботер 10, соединенный с трубопроводом сжатого воздуха. При этом пузырьки воздуха, проходя через слой свекловодяной массы, интенсифицируют подъем примесей на ее поверхность, а брызгалки 14, установленные на противоположной стороне резервуара, создают дополнительное направленное движение примесей к захватам.

Мелкие легкие примеси (размером до

10 мм) удаляются через конусные отверстия 8 разделительной камеры 7 за пределы свекломойки использованной моющей водой, расход которой регулируется запорной арматурой на сливных патрубках.

1. Устройство для обработки корнеплодов, содержащее резервуар и установленный в нем с возможностью вращения рабочий орган в виде многорядного бесконечного полотна с укрепленными на его рабочей ветви захватами и приводным барабаном, отличающееся тем, что, с целью улучшения отделения легких примесей, оно снабжено полой разделительной камерой и подъемником легких примесей, расположенным со стороны рабочей ветви бесконечного полотна в его нижней части, при этом многорядное бесконечное полотно установлено вертикально и свободно на приводном барабане, разделительная камера размещена внутри рабочего органа по всей его ширине, причем в стенке разделительной камеры, контактирующей с рабочей ветвью бесконечного полотна, выполнены отверстия, а ее торцовые стенки в нижней части имеют сливные патрубки.

2. Устройство по и. 1, отличающееся тем, что подъемник легких примесей выполнен в виде трубчатого воздушного барботера.

1423101

1423101

Составитель С. Куликов

Редактор О. Спесивых Техред И. Верес Корректор М. Максимишинец

Заказ 4458/5 Тираж 549 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
