Устройство для тренировки теннисистов с мячом

Устройство для тренировки теннисистов с мячом

Иллюстрации

Показать все

Реферат



Целью изобретения является повышение эффективности тренировки путем имитации реальных ее условий. Устройство содержит вертикальную отражательную плиту. В нижней части плиты имеется участок, имитирующий игровую сетку. Этот участок выполнен из эластичного материала и выступает за лицевую плоскость плиты. Толщина этого выступа составляет не менее половины диаметра мяча. При попадании мячом на верхнюю грань выступа получают его отскок, подобный при попадании мяча в трос игровой сетки. 1 з.п, ф-лы, 2 ил.

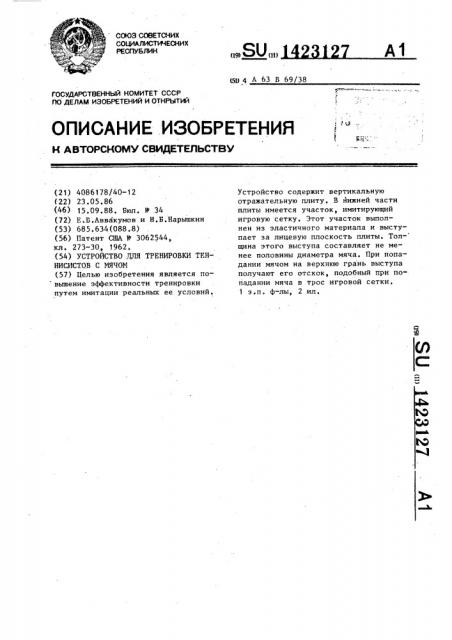

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (191 (11) А3 (51} 4 А 63 В 69/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4086178/40-12 (22) 23.05.86 (46) 15.09.88. Бюл. N 34 (72) Е.В.Аввакумов и Н.Б.Нарышкин (53) 685.634(088.8) (56) Патент США и 3062544, кл. 273-30, 1962. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ ТЕНHHCHCTOB С МЯЧОМ (57) Целью иэобретения является по вышение эффективности тренировки путем имитации реальных ее условий.

Устройство содержит вертикальную отражательную плиту. В йижней части плиты имеется участок, имитирующий игровую сетку. Этот участок выполнен иэ эластичного материала и выступает за лицевую плоскость плиты. Тол- щина этого выступа составляет не менее половины диаметра мяча. При попадании мячом на верхнюю грань выступа получают его отскок, подобный при попадании мяча в трос игровой сетки.

1 з.п. ф-лы, 2 ил.

1423127

Изобретение относится к спортивнЫм тренировочным устройствам, а иМенно — к тренировке теннисистов с мячом.

Цель изобретения — повышение эфф ктивности тренировки путем имитации р альных ее условий.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, вид сбоку.

Устройство содержит установленную н основании 1 (площадка, крышка с ола) отражательную плиту 2, в нижн и части которой имеется выступающий 15 з ее плоскость и имитирующий сетку у асток 3, выполненный из эластичного м териала. Толщина а этого участка т кова, что обеспечивает задержку мяч при попадании его не верхнюю грань 20 у астка. Конкретная толщина этой вел чины должна быть не менее половины д аметра мяча.

Устройство работает следующим обр зом. 25

Спортсмен с целью повышения техник отдельных ударов посылает мяч в с орону отражательной плиты, мяч отс акивает и спортсмен повторяет удар.

В случае попадания мяча в эластичное п крытйе, удар гасится за счет упругости покрытия и мяч не отскакивает, а откатывается в сторону спортсмена.

Кроме того, наличие выступающего участка из эластичного материала обеспечивает при попадании мяча íà erd верхнюю грань отскок, подобный отско" ку мяча при попадании его в ограничительный трос игровой сетки. Это способствует имитации реальных условий игры и повышению эффективности тренировки при приеме различных отскоков мяча, в том числе и падающих возле сетки.

Формулу изобретения

1. Устройство для тренировки теннисистов с мячом, содержащее установленную на основании отражательную плиту, в нижней части которой имеется выступающий за ее плоскость и имитирующий сетку участок, о т л и— ч а ю щ е е с я т.ем, ч то, с целью повышения эффективности. тренировки путем имитации реальных ее условий, имитирующий сетку участок выполнен из эластичного материала и имеет толщину, обеспечивающую задержку мяча при попадании его на верхнюю грань участка.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что толщина эластичного участка равна не менее . половины диаметра мяча.

1423127

Составитель Н.Володина

Редактор М.Недолуженко Техред И.Верес КорректоР С.Черни

Заказ 4461/7

Тираж 411

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1.13035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
