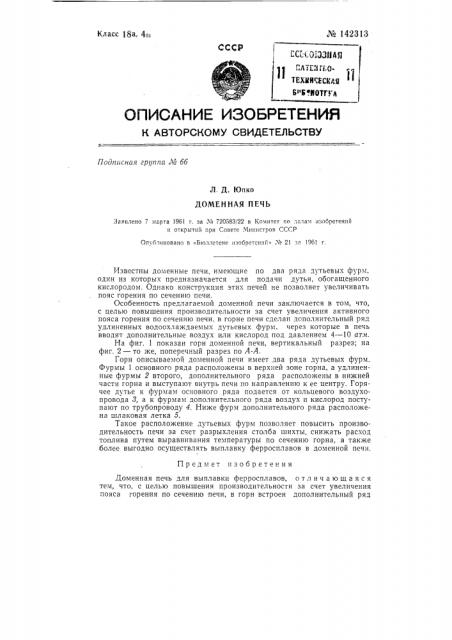

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ
Подписная группа Л бб
Л. Д. Юпко
ДОМЕННАЯ ПЕЧЬ
;Заявлено 7 марта 1961 r. за М 720583/22 в (комитет по лелам изобретений и открытий при Совете Министров CCCP
Or.убликовано в «Бюллетене изобретений.> М 21 ":" 1961 г.
Предмет изобретения
Доменная печь для выплавки ферросплавов, отличающаяся тем, что, с целью повышения производительности за счет увеличения пояса горения по сечению печи, в горн встроен дополнительный ряд
Известны доменные печи, имеющие по два ряда дутьевых фурм, один из которых предназначается для подачи дутья, обогащенного кислородом. Однако конструкция этих печей не позволяет увеличивать пояс горения по сечению печи.
Особенность предлагаемой доменной печи заключается в том, что, с целью повышения производительности за счет увеличения активного пояса горения по сечению печи, в горне печи сделан дополнительный ряд удлиненных водоохлаждаемых дутьевых фурм, через которые в печь вводят дополнительные воздух или кислород под давлением 4 — 10 атм.
На фиг. 1 показан горн доменной печи, вертикальный разрез; на фиг. 2 — то же, поперечный разрез по А-А.
Горн описываемой доменной печи имеет два ряда дутьевых фурм.
Фурмы 1 основного ряда расположены в верхней зоне горна, а удлиненные фурмы 2 второго, дополнительного ряда расположены в нижней части горна и выступают внутрь печи по направлению к ее центру. Горячее дутье к фурмам основного ряда подается от кольцевого воздухопровода 8, а к фурмам дополнительного ряда воздух и кислород поступают по трубопроводу 4. Ниже фурм дополнительного ряда расположена шлаковая летка 5.
Такое расположение дутьевых фурм позволяет повысить производительность печи за счет разрыхления столба шихты, снижать расход топлива путем выравнивания температуры по сечению горна, а также более выгодно осуществлять выплавку ферросплавов в доменной печи. № 142313 PU2. / сь чугунной мпяи
Составитель И. йз, !поздышев
Редактор Н. Л. Леонтьева Тскред А. А. Кудрявицкая Корректор П. А. Евдокимов
Подп к псч. 2.XII-61 г
Зак. 11815
Формат бум, 70X108 /!<
Тираж 650
ЦБТИ при Комитете по делам изобретений при Совете Министров СССР
Москва, Центр, М. Черкасский пер., Объем 0,18 нзд. л.
Цена 4 коп. и открытий д. 2/6.
Типография ЦБТИ Комит "a по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. выступающих -внутрь печи водоохлаждаемых удлиненных фурм, установленных под. дутьевыми фурмами и между ними для ввода в горн дополнительного воздуха или кислорода под давлением 4 — 10 ать!. г
