Устройство для намотки проволоки на катушку

Устройство для намотки проволоки на катушку

Иллюстрации

Показать все

Реферат



Изобретение относится к прокатному производству, в частности к конструкции устройств для намотки проволоки на катушки . Цель - повышение надежности. При обрыве проволоки 18 или ее окончании толкатель 6 с осью 11 перемеш,ается вправо (по чертежу). Вместе с осью 11 перемещаются звенья четырехзвенного параллелограмма и направляющие ролики 4, которые зажимают проволоку 18, предотвращая ее дальнейшее распускание (при обрыве). При повторном наматывании проволоки 18 последняя нажимает на следящий ролик 3, поворачивая рычаг 2. Последний перемещает толкатель 6 влево (по чертежу), ось 11 которого разводит звенья с направляющими роликами 4, освбождая проволоку 18. Происходит ее наматывание на катушку 12. Устройство позволяет контролировать обрыв проволоки и надежно ее зажимать. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1423214 А i (5D 4 В 21 С 47 10

ПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4198495/25-27 (22) 24.02.87 (46) 15.09.88. Бюл. ¹ 34 (71) Алма-Атинский завод тяжелого машиностроения им. 60-летия СССР (72) Н. И. Золотухин, Л. Н. Свинцов и В. M. Олейник (53) 621.772.068 (088.8) . (56) Авторское свидетельство СССР № 1139529, кл. В 21 С 47/10, 28.01.83. (54) УСТРОЙСТВО ДЛЯ НАМОТКИ ПРОВОЛОКИ НА КАТУШКУ (57) Изобретение относится к прокатному производству, в частности к конструкции устройств для намотки проволоки на катушки. Цель — повышение надежности. При обрыве проволоки 18 или ее окончании толкатель 6 с осью 11 перемещается вправо (по чертежу). Вместе с осью 11 перемешаются звенья четырехзвенного параллелограмма и направляющие ролики 4, которые зажимают проволоку 18, предотвращая ее дальнейшее распускание (при обрыве). При повторном наматывании проволоки 18 последняя нажимает на следящий ролик 3, поворачивая рычаг 2. Последний перемешает толкатель 6 влево (по чертежу), ось 11 которого разводит звенья с направляющими роликами 4, освбождая проволоку 18. Происходит ее наматывание на катушку 12. Устройство позволяет контролировать обрыв проволоки и надежно ее зажимать. 3 ил.

1423214

Изобретение относится к прокатному производству, в частности к конструкции устройств для намотки проволоки на катушку.

Цель изобретения — повышение надежности.

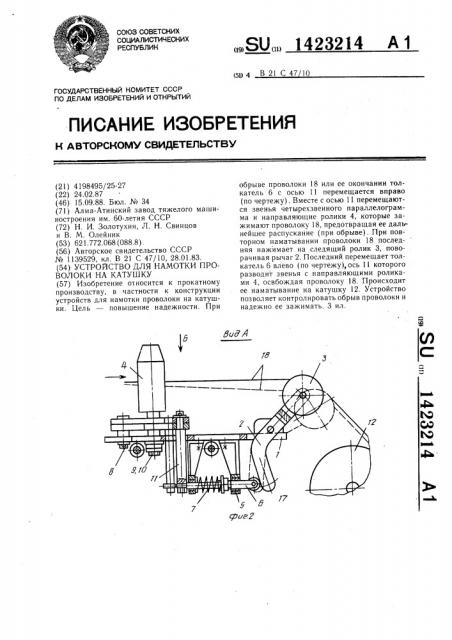

На фиг. 1 показано устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— вид Б на фиг. 2.

Устройство содержит сочлененный с рамой 1 рычаг 2 со следящим роликом 3, направляющие ролики 4, механизм сведения последних, а также звено связи рычага 2 с соответствующим звеном механизма сведе ния направляющих роликов 4. Звено связи выполнено в виде установленного в опорах 5 рамы 1 толкателя 6, посредством пружины 7 толкатель 6 подпружинен относительно рамы 1. Механизм сведения направляющих роликов 4 выполнен в виде шарнирного четырехзвенного параллелограмма, включающего оси 8 — 11, при этом ось 8 установ лена в раме 1, на осях 9 и 10 смонтированы направляющие ролики 4, а сквозь ось 1 пропущен толкатель 6. На раме 1 установлена в ее опорах катушка 12, ее привод 13, а также виткоукладчик !4, смонтированный с возможностью возвратно-поступательного перемещения по направляющеи скалке 1о

; от ходового винта 16. На толкателе 6 ус| тановлен ролик 17.

Устройство работает следующим образом.

Проволоку 18, идущую с волочильного стана (не показан), заправляют между направляющими роликами 4, укладывают на следящий ролик 3 и закрепляют на катушке 12. При включении привода 13 начинает вращаться катушка 12 и ходовой винт 16, по которому перемещается в ту или иную сторону (в зависимости от направления вра, щения ходового винта 16) по скалке 15 виткоукладчик !4, который рядами укладывает

7,5 проволоку 18 на катушку 12. В случае обрыва или окончания проволоки 18 ее натяжение снижается и пружина 7 перемещает толкатель 6 с осью. 11 вправо (по чертежу, фиг. 2). Ось 11 перемещает рычаги упомянутого четырехзвенного параллелограмма с направляющими роликами 4, которые зажимают проволоку 18. Одновременно ролик 17 толкателя 6 поворачивает рычаг 2 со следящим роликом 3. При начале повторного наматывания проволока 18 поворачивает рычаг 2, который перемещает влево (фиг. 2) толкатель 6 с осью 11. Происходит освобож-. дение звеньев четырехзвенного параллелограмма, при этом направляющие ролики 4 расходятся и освобождают проволоку 18.

Технико-экономический эффект от внедрения изобретения обеспечивается повышением надежности по сравнению с базовым объектом.

Формула изобретения

Устройство для намотки проволоки на катушку, содержащее раму, сочлененный с рамой с возможностью поворота рычаг со сле25 дяющим роликом, направляющие ролики, механизм сведения последних, а также звено связи рычага с соответствующим звеном механизма сведения направляющих роликов, отличающееся тем, что, с целью повышения надежности, звено связи выполнено в виде установленного в раме и подпружиненного относительно нее толкателя, а механизм сведения направляющих роликов выполнен в виде шарнирного четырехзвенного параллелограмма, один из шарниров которого размещен в раме, на двух других смонтированы направляющие ролики, а с последним сочленен толкатель, при этом толкатель смонтирован с возможностью перемещения в раме и взаимодействия с рычагом.

1423214

Составитель В. Гринберг

Редактор В. Ковтун Техред И. Верес Корректор В. Гирняк

3 а к аз 4468/1 1 Тираж 709 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
