Реферат



Изобретение относится к машиностроению и может быть использовано при подаче деталей в рабочую зону. Целью изобретения является улучшение условий эксплуатации. Для этого бункер 1 вьтолняют сменным, на нем устанавливают с возможностью перемещения по направляющим 5 ворошитель 4, который при установке бункера стыкуется со свободным концом рычага 6, Который поворачивается в вертикальной плоскости при взаимодействии регулируемым упором 7 с кулачком 8, закрепленным на питателе 3 установленном с возможностью перемещения и поворота. При холостом ходе питателя 3 происходит поворот рычага 6, ворошитель 4 пропускает заготовку в ложемент питателя 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (58 4 В 23 Q 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР по делАм изОБРетений и ОтнРытий (21) 4116866/25-08 (22) 30.05.86 (46) f 5,09. 88. Бюл. Р 34 (75) И.А.Васильев (53) 62-229.6(088.8) (56) Малов А.Н. Загрузочные устройства для металлорежущих станков. М.:

Машиностроение, 1972, с. 258, р.165. (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к машиностроению и может быть использовано при подаче деталей в рабочую зону.

Целью изобретения является улучшение,.SU,» 1423346 А1 условий эксплуатации. Для этого бункер 1 выполняют сменным, на нем устанавливают с возможностью перемещения по направляющим 5 ворошитель 4, который при установке бункера стыкуется со свободным концом рычага 6, .который поворачивается в вертикальной плоскости при взаимодействии регулируемым упором 7 с кулачком 8, закрепленным на питателе 3 установленном с возможностью перемещения и поворота.

При холостом ходе питателя 3 происходит поворот рычага 6, ворошитель 4 пропускает заготовку в ложемент питателя 3. 2 ил.

Изобретение относится к машиностроению и может быть использовано при подаче деталей в рабочую зону.

Целью йзобретения является улучше5 ние условий эксплуатации за счет обеспечения загрузки бункера вне рабочей зоны.

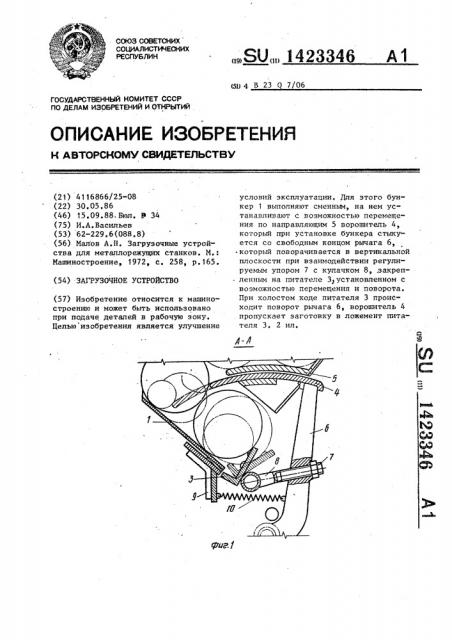

На фиг.1 показано предлагаемое устройство, общий вид, на фиг.2 - кон- 0 струкция бункера.

Загрузочное устройство содержит сменный бункер 1, установленный на опоры 2 над питателем .3, установленным с возможностью возвратно-поступательного перемещения и поворота, ворошитель 4, выполненный сегмент" ной формы, установленный с возможностью перемещения по направляющим 5 и стыковки с рычагом 6. Рычаг 6 посред-2п ством регулируемого упора 7 размещен с возможностью взаимодействия с кулачком 8, закрепленным на питателе 3. Рычаг б подпружинен относительно основания 9 пружиной 30, При 25 рабочем ходе питателя кулачок 8 по вернут и не взаимодействует с упороМ 7å

Загрузочное устройство работает

- следующим образом.

Бункер ) с уложенными заготовками

ЗО ! устанавливается на опоры 2 и ры:аг 6 состыковывается с ворошителем 4. При холостом ходе питателя 3 кулачки отжимают рычаг 6 и ворошитель пропускает очередную деталь в ложемент пи- 35 тателя, который поворачивается, прижимая деталь, и затем переносит заготовку в рабочую зону, при этом ворошитель 4 перекрывает доступ деталей из бункера.

Формула изобретения

Загрузочное устройство, содержащее основание, бункер, ворошитель, размещенный в зоне выдачи детали из бункера с возможностью взаимодействия с. питателем, установленным с возможностью возвратно-поступательного перемещения в горизонтальной плоскости от соответствующего привода, о тл и ч а ю щ е е с я тем„ что, с целью улучшения условий эксплуатации, бункер выполнен сменным, при этом ворошитель выполнен в виде заслонки, имеющей сегментную форму, установленной с возможностью возвратно-поступательного перемещения по дополнительно выполненным на бункере направ« ляющим н связанной с питателем посредством дополнительно введенного рычага, подпружиненного относительно основания, размещенного на послед-нем, с возможностью поворота в вертикальной плоскости, свободный конец которого установлен с возможностью стыковки с ворошителем, причем читатель размещен с возможностью до- „. полнительного поворота и взаимодействия с рычагом.

1423346

Фиг.2
