Кассетная форма для изготовления железобетонных панелей

Кассетная форма для изготовления железобетонных панелей

Иллюстрации

Показать все

Реферат



Изобретение относится к области стройматериалов , в частности к кассетным формам для изготовления железобетонны.х строительных изделий, и позволяет повысить производительность при распалубке за счет совмещения операций. Это достигается благодаря тому, что борта 3 снабжены опорными устройствами 7, разделительные стенки - устройствами 6 для распалубки, при этом опорные устройства 7 выполнены в виде кронштейнов с вертикальными осями , устройства для распалубки - в виде поворотных двуплечих подпружиненных рычагов , контактирующих с осями опорных устройств. 7 ил. со

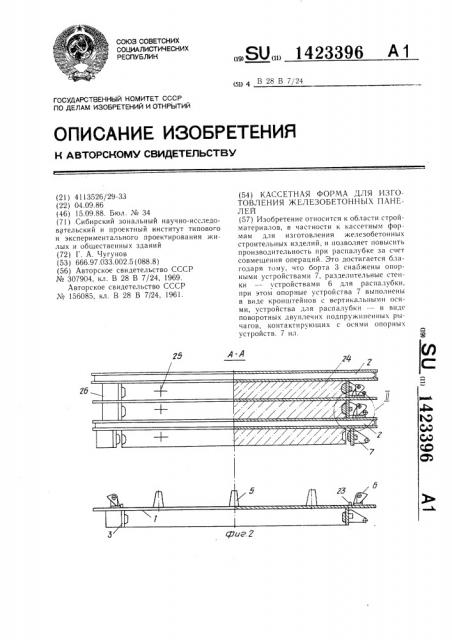

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 В 28 В 7/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2б

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4113526/29-33 (22) 04.09.86 (46) 15.09.88. Бюл. ¹ 34 (71) Сибирский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (72) Г. А. Чугунов (53) 666.97.033.002.5 (088.8) (56) Авторское свидетельство СССР № 307904, кл. В 28 В 7/24, 1969.

Авторское свидетельство СССР

¹ 156085, кл. В 28 В 7/24, 1961.

„„SU„„1423396 А 1 (54) КАССЕТНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ПАНЕЛЕЙ (57) Изобретение относится к области стройматериалов, в частности к кассетным формам для изготовления железобетонных строительных изделий, и позволяет повысить производительность при распалубке за счет совмещения операций. Это достигается благодаря тому, что борта 3 снабжены опорными устройствами 7, разделительные стенки — устройствами 6 для распалубки, при этом опорные устройства 7 выполнены в виде кронштейнов с вертикальными осями, устройства для распалубки — в виде поворотных двуплечих подпружиненных рычагов, контактирующих с осями опорных устройств. 7 ил.

Изобретение относится к кассетным установкам для изготовления железобетонных строительных изделий со сложным профилем торцов (например, панелей внутренних стен для сейсмических районов).

Цель изобретения — повышение произ водительности при распалубке за счет сов мещения операций.

На фиг. 1 изображена предлагаемая

1 ассетная форма, общий вид; на фиг. 2-аспалубленный крайний отсек (разрез А — А . а фиг. 1); на фиг. 3 — узел 1 на фиг. 1; на иг. 4 — разрез Б — Б на фиг. 3; на иг. 5 — узел II на фиг. 2; на фиг. 6— рагмент взаимодействия устройства для аспалубки с опорным устройством при борке кассеты; на фиг. 7 — разрез  — В а фиг. 5.

Кассетная форма состоит из разделиельных стенок в виде разделительных лисов 1 и тепловых отсеков 2, выполненных (: бортами 3, поддонами 4, распорными коусами 5 и устройствами 6 для рас алубки.

Борта 3 снабжены опорными устройствами 7 и установлены на шарнирах 8, из которых два верхних шарнира снабжены иксаторами 9.

Устройство распалубки выполнено в виде тойки 10 с опорными пластинами, снабенными осями 11, на которых установены двуплечие рычаги 12. Координаты оси

«! на рычаге 12 выбраны так, что в рабо-! ем положении рычаг 12 своим большим

|лечом постоянно контактирует с опорной гластиной стойки 10 при помощи пружи«ы 13. Опорное устройство 7 выполнено в иде двух консольных кронштейнов 14, оединенных вертикальной осью 15. Шарнир установлен на оси 16, жестко прикреп !енной к неподвижному разделительному

4исту 1. Одной стороной шарнир 8 сочлеНен с помощью оси 17 с бортом 3, а другой стороной шарнир 8 посредством г!одпружиненного фиксатора 9 сочленен с планкой 18, жестко приваренной к нег!одвижному разделительному листу 1. Фиксатор 9 выполнен в виде стакана 19, в котором установлены палец 20, пружина 21 и регулировочная гайка 22. На подвижном к ассетном листе установлены жесткие упоры

23 бортов 3. В кассетном отсеке формир уется изделие 24 с подъемными петлями 25.

Устройства 6 распалубки и опорные устройства 7 сверху закрыты козырьком 26, п редохраняющим их от загрязнения бетонной смесью.

Кассетная форма работает следующим образом.

Формула изобретения

Кассетная форма для изготовления железобетонных панелей, содержащая разделительные стенки, поддоны и закрепленные на поворотных в вертикальной плоскости параллельных рычагах борта, отличающаяся тем, что, с целью повышения производительности, борта снабжены установленными на поворотных рычагах фиксаторами для удержания их в вертикальном положении и опорными устройствами, разделительные стенки — устройствами для распалубки, при этом опорные устройства выполнены в виде кронштейнов с вертикальными осями, устройства для распалубки — в виде поворотных двуплечих подпружиненных рычагов, контактирующих с вертикальными осями опорных устройств.

После формования и Tt ðMooáðàáoòêH изделия 24 открывакл отсек. При этом разделительная стенка вместе с распорными конусами 5 и жесткими упорами 23 бортов 3

g отходит от изделия 24 и освобождает борта 3. Вместе с разделительной стенкой отходят также стойки 10 с опорными пластинами, в результате чего перемещается двуплечий рычаг 12, который, взаимодействуя с осями 15, через крон0 штейны 14 передает усилие распалубки на борта 3, отводя их от изделия 24. При этом борта 3 откидываются на шарнирах 8, поворачивающихся на осях 17 в крайнее нерабочее положение, достаточное для рас1 палубки изделия со сложным геометрическим профилем торцов без его повреждения о борта 3, и фиксируются с помощью подпружиненных фиксаторов 9, пальцы 20 которых своей конической частью входят в отверстие планки 18. Таким об20 разом, изделие 24 оказывается полностью распалублено и вынимается из отсека за подъемные петли 25.

Перед сборкой кассеты борта 3 легким толчком сверху устанавливают в исходное (рабочее) положение, которое борта занимают под действием собственного веса.

При этом пальцы 20 выходят из отверстий в планках 18, шарниры 8 поворачиваются вокруг осей 17 и занимают рабочее (наклонное) положение. Затем произ30 водят чистку, смазку и зарядку отсека арматурой и закладными деталями, после чего отсек закрывают. При этом двуплечие рычаги 12, упираясь в оси 15, поворачиваются вокруг своих осей 11, а затем устанавливаются в рабочее положение с по35 мощью пружины 13. Далее при смыкании отсека жесткие упоры 23 запирают борта 3, завершая сборку отсека.

1423396

СриР. 1

Фиг.Ф!

423396
