Копировальный материал

Копировальный материал

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства диазотипных копировальных материалов и позволяет улучшить качество материала для повьшения оптической плотности изображения. Приготавливают светочувствительную композицию, содержащую (мае.%) диазосоединение 10-20, азосоставляющую 10-30 и стабилизатор 50-80. В качестве азосоставляющей используют продукт поликонденсации резорцина, водорастворимого щелочного крахмала и фурфурола при соотношении исходных компонентов , мас.Х: резорцин 40-52, водорастворимый щелочной крахмал 30-47, фурфурол 1-30. Продукт поликонденсации приготавливают следующим образом: в раствор водорастворимого щелочного крахмала при 50 С вводят резорцин, выдерживают 15 мин, нагревают до и приливают фурфурол, растворен- g ный в изопропиловом спирте. Композицию наносят на бумажную прдложку с последующей сушкой. 1 табл. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ъ

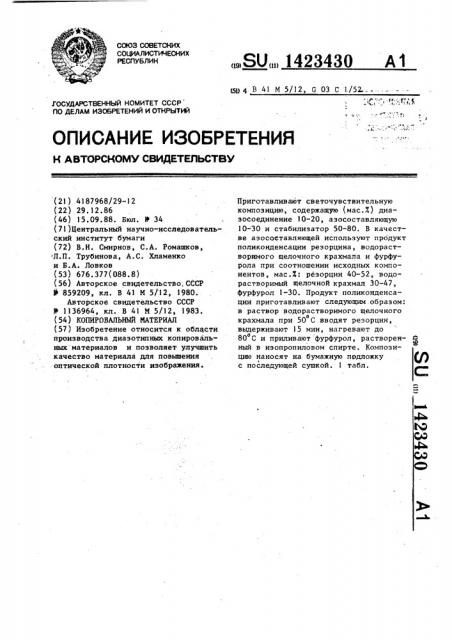

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Ro делАм изОБРетений и ОткРытий (21) 4187968/29-12 (22) 29.12.86 (46) 15.09.88. Бюл. У 34 (7!)Центральный научно-исследовательский институт бумаги (72) В.Н. Смирнов, С.А. Ромашков, Л.П. Трубинова, А.С. Хламенко и Б.А. Ловков (53) 676.377(088.8) (56) Авторское свидетельство. СССР

Ф 859209, кл. В 41 М 5/12, 1980.

Авторское свидетельство СССР

У 1136964, кл. В 41 М 5/12, 1983. (54) КОПИРОВАПЬНЫЙ МАТЕРИАЛ (57) Изобретение относится к области производства диазотипных копировальных материалов и позволяет улучшить качество материала для повышения оптической плотности изобра:кения.,,SU„„1423430 А1

У11 4 В 41 М 5/12, G 03 С 1./52.

Приготавливают светочувствительную композицию, содержащую (мас.7.) диазосоединение 10-20, азосоставляющую

10- 30 и стабилизатор 50-80. В качестве азосоставляющей используют прбдукт поликонденсации резорцина, воцорастворимого щелочного крахмала и фурфурола при соотношении исходных компонентов, мас.Х: резорцин 40-52, водорастворимый щелочной крахмал 30-47, фурфурол 1-30. Продукт поликонденсации приготавливают следующим образом: в раствор водорастворимого щелочного о крахмала при 50 С вводят резорцин, выдерживают 15 мин, нагревают до

80 С и приливают фурфурол, растворен- Я ный в изопропиловом спирте. Композицию наносят на бумажную подложку с последующей сушкой. 1 табл.

1423430

Изобретение относится к проиэвод". ству диаэотипных копировальных материалов и может быть использовано при изготовлении в целлюлозно-бумажном производстве, а также в сфере пот5 ребления — при размножении документации в светокопировальных аппаратах с получением копий сухим способом проявления. !О

Цель изобретения - улучшение" каче-! ства материала для повышения оптической плотности изображения.

Копировальный материал получают следующим образом. 15

Пример 1. Копировальный ма1 териал, светочувствительный слой ко| торого содержит, мас. X 4-диаэодиэтипанилин 10, стабилизатор (смесь лимонной кислоты, хлористого цинка, 20 тиомочевины, декстрина и изопропилового спирта) 80, продукт поликонденсации резорцина, водорастворимого щелочного крахмала и фурфурола 10 при следующем соотношении исходных моно- 25 мероэ в продукте, мас.7: резорцин

40, водорастворимый щелочной крахмал

30, фурфурол 30, получают следующим образом: на бумагу-основу марки А,, выпускающуюся по . OCT 13-260-84,на- 30 носят светочувствительную композицию н сушат, Композицию светочувствительного слоя на 1000 кг готовят путем последовательного приливания при постоян ном перемешивании в охлажденный рас35 твор стабилизатора (t =30 С) раство-. р-ре ра продукта поликонденсации резорцина, водорастворимого щелочного крах мала и фурфурола и раствора 4-диазо4О диэтиланилина. Вязкость раствора продукта поликонденсации составляет

l3,4 с. . Раствор стабилизатора получают последовательным растворением 7 кг декстрина, 30 кг тиомочевины, 25 кг лимонной .кислоты и 60 кг хлористого цинка в 400 кг воды (t „о =70 C ) . Раствор 4-диазодизтиланилина получают растворением 5 кг лимонной кислоты и

17,3 кг 4-диазодиэтипанилина в 300 кг

50 воды (1„=35 С). Раствор продукта аО поликонденсации реьорцина, водорастворимого щелочного крахмала ифурфурола готовят следующим образом: в 84,5 кг воды при 90 С растворяют 0,5 кг едкого натрия, затем при непрерывном перемешиванин приливают крахмальное молочко„ приготовленное разведением 5 кг крахмала в 10 кг воды при 25 С. Продолжительность варки крахмала 15 мин.

В полученный таким образом раствор щелочного крахмала, охлажденного до

50 С, вводят 7,1 кг резорцина и выдерживают при перемешивании !5 мин.

По истечении укаэанного времени к о раствору, имеющему температуру 80 С, приливают 5 кг фурфурола, растворенного в 10 кг изопропилового спирта.

Изготовленный копировальный материал экспонируют и проявляют в парах аммиака в светокопировальном аппарате типа СКС 1000-350 по ГОСТ 14656-69 с ртутной лампой высокого давления типа ДРТ 2500 по ТУ 16-535.387-75 с системой воздушного охлаждения.

Результаты испытаний полученного копировального материала приведены в таблице.

Пример 2. Копировальный материал получают аналогично примеру 1 с той лишь разницей, что продукт поликонденсации получают при следующем соотношении исходных мономеров, мас.Ж: резорцин 52, водорастворимый щелочный крахмал 47, фурфурол 1, а раствор продукта поликонденсации имеет вязкость, равную 11,8 с.

Результаты испытаний полученного копировального материала приведены в таблице.

Пример 3. Копировальный материал получают аналогично примеру 1 с той лишь разницей, что светочувствительный слой содержит, мас.%: 4диазодизтиланилин 20, продукт поликонденсации резорцина, водорастворимого щелочного крахмала и фурфурола

30, стабилизатор (смесь лимонной кислоты, хлористого цинка, тиомочевины, декстрина и изопропилового спирта) 50.

Вязкость раствора продукта поликонденсации составляет 13,4 с. Результаты испытаний полученного копировального материала приведены в таблице.

Пример 4. Копировальный материал получают аналогично примеру 3 с той лишь разницей, что продукт поликонденсации получают при следующем соотношении исходных мономеров, мас.Ж: резорцин 52, водорастворимый щелочной крахмал 47, фурфурол 1„ а раствор продукта поликонденсации имеет вязкость равную 11,8 с. На обратную сторону материала наносят проти3430

Показатели примеров

Сохраняемость

СкоОптическая плотрость копирования, м/мин

Уменьшение

Уменьность изображения.шение белизны фона при хранении, 7 оптической плотнос» ти иэображения нри хранении, Х

2,2

6,4

0,98

3,1

5, 9

2,2

0,92

5,2

0,99

6,3

2,2

2,2 0,94

6,0.

4,7

10,6

2,2 0,89

6,5 з 142 воскручивающий спой, содержащий натриевую соль карбоксиметилцеллюлозы.

Результаты испытаний полученного копировального материала приведены в таблице.

Пример 5. Копировальный материал получают по прототипу. На бумагу-основу марки А наносят светочувствительный слой, содержащий, мас.7.:

4-диазодиэтиланнлин 10, продукт взаимодействия резорцина и водорастворимого щелочного крахмала 10, стабилизатор (смесь лимонной кислоты, хлористого цинка и тиомочевины) 80.

Результаты испытаний приведены в таблице.

Из таблицы видно, что предлагаемый копировальный материал (примеры

1-4) имеет повышенную оптическую плотность иэображения и сохраняемость в сравнении с копировальным материалом, полученным по прототипу (пример 5).

Повышение оптической плотности иэображения копировального материала позволит, в свою очередь, применять для копирования слабоконтрастные. оригиналы и исключить из копировального процесса трудоемкое ручное копирование тушью, а увеличение сокраняемости копировального материала приведет к снижению количества отходов материала при копировании технической документации. М

Формула изобретения

Копировальный материал, состоящий иэ бумажной подложки и нанесенного на нее светочувствительного слоя, содержащего диазосоединение, азосоставляющую на основе резорцина и водорастворимого щелочного крахмала, и

1 стабилизатор, отличающийся тем, что, с целью улучшения качества материала для повышения оптической плотности изображения, светочувствительный слой в качестве аэосоставляю2О щей содержит продукт поликонденсации резорцина, водорастворимого щелочного крахмала и фурфурола при соотношении исходных момномеров (40-52):(30-47):

:(1-30) и следующем содержании ком25 понентов слоя, мас.Х:

Диазосоединение 10-20

Продукт поликонденсации реэорцина, водорастворимого щелочного крах" мала и фурфурола 10-30

Стабилизатор 50-80
