Устройство для защиты шахтных подъемных установок от напуска каната

Устройство для защиты шахтных подъемных установок от напуска каната

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному оборудованию. Цель повышение точности срабатьшания устр-ва защиты и возможности работы на разные горизонты без переналадки. Устр-во содержит контрольные канаты 1,соединенные с подъемными сосудами 2,и неподвижно закрепленные на копре и зумпфе обводные блоки 3. Блоки 3,закрепленные на копре, связаны с датчиками 4 скорости. Выходы датчиков 4 подключены к элементу сравнения (ЭС) 5, подключенному к системе управления подъемной машиной 6. В случае заклинивания одного из срсуг дов 2 во время работы подъемной установки уровень поступающего от датчика 4 скорости сигнала резко снижается . На входе ЭС 5 появляется рассогласование . В ответ на него ЭС 5 вырабатьгоает сигнал на торможение подъемной установки. 1 ил. & S Од 4 СЮ ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) 4 В 66 В 5/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21} 4155022/29-03 (22} Ol 12.86 (46} 15.09.88. Бюл. У 34 . (71) Пермский политехнический институт (72) Н.В.Чекмасов, Н.Н.Жижин и А.А.Салимов (53) 621. 866 (088. 8) (56) Авторское свидетельство СССР

Ð 541761, кл. В бб В 5/%, Авторское свидетельство СССР

9 604785, кл. В 66 В 5/12, 1976. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ШАХТНЫХ

ПОДЪЕМНЫХ УСТАНОВОК ОТ НАПУСКА КАНА-.

TA (57) Изобретение относится к подъемно-транспортному оборудованию. Цель— повышение точности срабатывани

„„Я0„„1423485 А1 устр-ва защиты и воэможности работы на разные горизонты без переналадки.

Устр-во содержит контрольные канаты

1, соединенные с подъемнымн сосудами

2, и неподвижно закрепленные на копре и зумпфе обводные блоки 3. Блоки

3, закрепленные на копре, связаны с датчиками 4 скорости. Выходы датчиков 4 подключены к элементу сравнения (ЭС) S, подключенному к системе управления подъемной машиной 6. В случае заклинивания одного из сосудов 2 во время работы подъемной установки уровень поступающего от датчика 4 скорости сигнала резко снижается. На входе ЭС 5 появляется paccor3 ласование. В ответ на него ЭС 5 вырабатывает сигнал на торможение подъем1

1423485

Устройство может быть использовано при работе с нескольких горизонтов без замены контрольного каната, так как каждый контрольный канат крепится только к одному подъемному сосуду и при изменении взаимного расположения сосудов остается нормально натянутым.

Формула и э о б р е т е н и я

Составитель В.Чуприн

Техред Л.Олийнык Корректор А.Обручар

Редактор Т.Лазаренко Тираж 691 Подпи с но е

ЗНИИПИ Государственного комитета СССР по делам изобретений и открытий!

13035, Москва, Ж-Э5, Раушская наб., д. 4/5

Заказ 4598/25

Производственно-подиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к подъемнотранспортному оборудованию и может быть использовано в системах управления шахтных подъемных установок.

Целью изобретения является повышение точности срабатывания устройства защиты и воэможности работы на разные горизонты без переналадки.

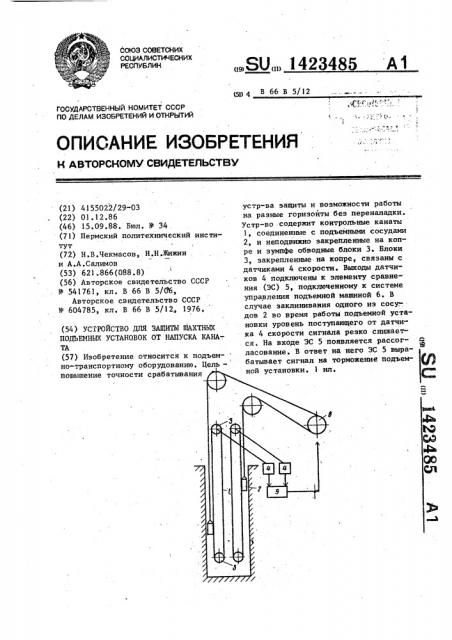

На чертеже схематически изображе- )0 но устройство.

Устройство защиты шахтных подъемных установок от напуска каната содержит контрольные канаты 1, соединенные с подъемными сосудами 2, об- 15 водные блоки 3, кинематически связанные с датчиками 4 скорости. Выходы датчиков 4 скорости подключены к элементу 5 сравнения, подключенному к системе управления подъемной маши- 20 ной 6 .

Устройство работает следующим об разом.

При нормальном движении подъемных осудов 2 в стволе их скорости рав1 следовательно, равны частоты ращения. датчиков 4 скорости. Уровни игналов, поступающих на элемент 5 равнения, одинаковы. В случае закнивания одного из сосудов 2 во 39 ремя работы подъемной установки,уроень сигнала, поступающего от датчиа 4 скорости, связанного с подъемным осудом через обводной блок 3 и контольный канат 1, резко снимается. На ходе элемента 5 сравнения появляется рассогласование, в ответ на него устройство сравнения вырабатывает

6игнал на торможение подъемной установки, 40

В качестве датчика скорости может быть использован серийно выпускаемый тахогенератор ТС 1, в качестве устройства сравнения — серийно выпускаемая аппаратура типа УБСР. Натяжение контрольных канатов может быть обеспечено за счет расположения контрольного каната на паре блоков, один из которых выполнен подпружиненным.

Устройство для защи гы шахтных подьемных установок от напуска каната, содержащее соединенные с подъемными сосудами контрольные канаты, два закрепленных неподвижно на копре обводных блока, блок управления подъемной машиной, о т л и ч а ю щ е е с я тем, что, с целью повышения точности срабатывания и возможности работы на разные горизонты без переналадки, оно дополнительно снабжено двумя закрепленными неподвижно в эумпфе обводными блоками, имеющими возможности взаимодействия с контрольными канатами, двумя датчиками скорости и элементом сравнения, при этом обводные блоки, закрепленные на копре, кинематически связаны с датчиками скорости, выходы которых подключены к элементу сравнения, выход которого подключен к блоку управления подъемной машиной.
