Устройство мазлаха для изготовления фигурных колб люминесцентных ламп

Устройство мазлаха для изготовления фигурных колб люминесцентных ламп

Иллюстрации

Показать все

Реферат



Изобретение относится к области тепловой обработки стекла, может быть использовано в светотехнической промышленности при изготовлении фигурных колб люминесцентных ламп. Цель изобретения - увеличение выхода годных изделий путем повышения точности опускания захватов. Устройство снабжено двумя расположенными по обе стороны от цилиндра и лежащими в одной вертикальной плоскости неподвижными упорами в виде магнитов с вертикальным расположением поверхности полюсов. Устройство снабжено также двумя упорами, жестко закрепленными на цилиндре и выполненными в виде вертикальных пластин, поочередно взаимодействуюших с магнитами . 1 ил.

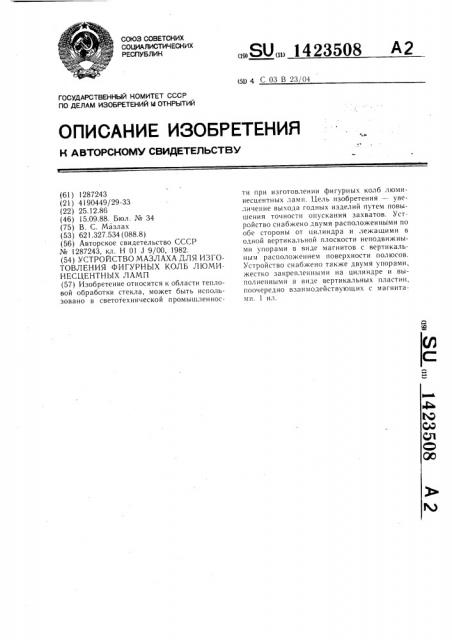

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1423508 А2 (5g 4 С 03 В 23 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ l4 ОТНРЫТИЙ (61) 1287243 (21) 4190449/29-33 (22) 25. 12.86 (46) 15.09.88. Бюл. № 34 (75) В. С. Мазлах (53) 621.327.534 (088.8) (56) Авторское свидетельство СССР № 1287243, кл. Н 01 | 9/00, 1982. (54) УСТРОЙСТВО МАЗЛАХА ДЛЯ ИЗГОТОВЛЕНИЯ ФИГУРНЫХ КОЛБ ЛЮМИНЕСЦЕНТНЫХ ЛАМП (57) Изобретение относится к области тепловой обработки стекла, может быть использовано в светотехнической промышленности при изготовлении фигурных колб люминесцентных ламп. Цель изобретения — увеличение выхода годных изделий путем повышения точности опускания захватов. Устройство снабжено двумя расположенными по обе стороны от цилиндра и лежащими в одной вертикальной плоскости неподвижными упорами в виде магнитов с вертикальным расположением поверхности полюсов.

Устройство снабжено также двумя упорами, жестко закрепленными на цилиндре и выполненными в виде вертикальных пластин, поочередно взаимодействующих с магнитами. 1 н.т.

1423508

Форму,га изобретения

Составитель Л. Голубева

1зсдалтор Т. >1азоренко Техред И..Верее Корректор М. Максимишинеп

Заказ 4600>26 Тираж 425 Подписное

Вг!ИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, >К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1!зобрстспие относится к тепловой обработке стекла, может быть использовано в с» TOTE» I I I I H c K o H I I P o»l i>l I I I. 1 E I I I l o oT H I l 1> H H 31 отовлении фигурных колб лк>минесцентных ламп и является дополнительным к авт. OB.

¹ 1287243.

Цель изобретения — уве.1ичепие выхода

I o lIII>Ix изделий путем повы1псния точности

olI» oêçIIHÿ захВатоВ.

II3 чертеже с»ематичпо изображено приспособление,.

11риспособлен ие вы пол пено в виде дву.» расположенных по обе cT01>QIII>I от IEH;IHII.Iра 1 и лежащих в одной вертикальной плоскости неподвижных упоров в виде магнитов 2 и 3 с вертикальным расположепием поверхности полюсов и дву» упоров (.4 и О, жестко закрепленных на цилинд-! ре и Выпо.IIIOHH»lx в виде вертикальных пластин, поочередно в 33 и моде йств»у>огцих с

,ма>п1итами 2 и 3.

Устройст>зо работает ел едуюгци м образом.

11ри повороте цилиндра 1 а !80 по часовой стрелке упор 4 притягивается магнитом 2, закрепленным неподвижно. При повороте цилиндра Иа 180 против часо вой стрелки упор 5 притягивается магниТоМ 3. При опускании цилиндра 1 магниты 2 и 3 полностью обеспечивают вертикальность опускания вследствие скольжения пластин подвижных упоров 4 и 5 Ilo плосКОСТИ ПОЛЮСОВ МВГНИТОВ.

Предлагаемая конструкция увеличивает выход годных изделий, так как повышает точность опускания захватов за счет предотвращения па него влияния люфта в шестернях. !

Устройство для изготовления фигурных колб люминесцептных ламп I>o авт. св.

¹ 1287243, отлииагощееся тем, что, с целью увеличения выхода годных изделий п»тем повышения точности опускания захватов, оно снабжено двумя расположенными по обе стороны от цилиндра и лежащими в одной вертикальной плоскости неподвижными упо20 рами в виде магнитов с вертикальным расположением поверхности полюсов и двумя упорами, жестко закрепленными на цилиндре и выполненными в виде вертикальных пластин, поочередно взаимодействующих с магнитами.
