Вяжущее

Вяжущее

Иллюстрации

Показать все

Реферат



-Изобретение относится к составу вяжущего и может быть использовано для изготовления огнеупорных бетонных изделий, для футеровки тепловых агрегатов. Цель изобретения - повыщение огнеупорности, прочности и водостойкости. Вяжущее содержит, мас.%: тонкомолотый лом магнезиальношпинелидных огнеупоров 87-91, силикат натрия (в пересчете на сухое веш,е«тво) 5-11; глиноземистый цемент остальное. Вяжущее имеет огнеупорность до 1710 С, прочность при сжатии после сушки при 110°С до 25 МПА, водостойкость до 78%. 1 табл.

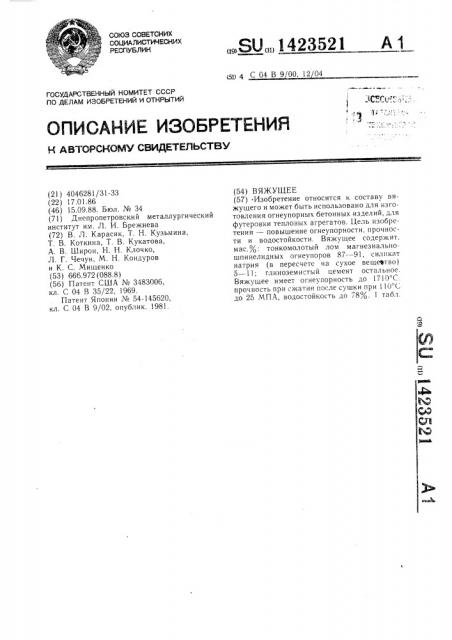

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4046281/31-33 (22) 17.01.86 (46) 15.09.88. Бюл. № 34 (71) Днепропетровский металлургический институт им. Л. И. Брежнева (72) В. Л. Карасик, Т. H. Кузьмина, Т. B. Коткина, Т. В. Кукатова, А. В. Широн, Н. Н. Клочко, Л. Г. Чечун, M. Н. Кондуров и К. С. Мищенко (53) 666.972 (088.8) (56) Патент США № 3483006, кл. С 04 В 35/22, 1969.

Патент Японии № 54-145620, кл. С 04 В 9/02, опублик. 1981.

„„SU„„1423521 (54) ВЯЖУЩЕЕ (57) Изобретение относится к составу вяжущего и может быть использовано для изготовления огнеупорных бетонных изделий, для футеровки тепловых агрегатов. Цель изобретения — повышение огнеупорности, прочности и водостойкости. Вяжущее содержит, мас.%: тонкомолотый лом магнезиальношпинелидных огнеупоров 87 — 91, силикат натрия (в пересчете на сухое вещество)

5 в 11; глиноземистый цемент остальное.

Вяжущее имеет огнеупорность до 710 С. прочность при сжатии после сушки при 110 С до 25 МПА, водостойкость до 78%. 1 табл.

1423521

Формула изобретения

5 — 11

Остальное

Т а б л и ц а 1

Содержание компонентов, мас.X

АцетилСостав

Силикат натрия

Глиноземистый цемент

Тонкомолотый лом

Магнезит ацетон магнезиально-шпинелидных огнеупоров активный

По прото— типу

69 20

Предлагаемый

89

89

87

87

86

100

Изобретение относится к составу вяжущего и может быть использовано для изготовления огнеупорных бетонных изделий, для футеровки тепловых агрегатов.

Цель изобретения — повышение огнеупорности, прочности и водостойкости.

Модуль жидкого стекла, получаемого на основе силикатов натрия, должен быть

2,1 — 2,4. При этом силикаты натрия вводятся в вяжущее в виде водного раствора плотностью 1,25 — 1,32 г/см с силикатным модулем 2,1 — 2,4.

Щелочные силикаты натрия вступают в ! катионообменные реакции с присутствующим в тонкомолотом ломе магнезиальных огнеупоров MgO по схеме:

= — Si — Π— Na+OH =Si — 0 — Na — ÎH

=Si — Π— Na — ON+Mg -з.=—

= — Si — Π— Mg — OH+Na

Вяжущее готовят следующим образом.

Силикат-глыбу растворяют в воде при нагревании. Тонкий помол лома магнезиальноо шпинелидных огнеупоров (хим. состав, Я :

MgO 68,23; Сг Оз 12,3, СаО 4,0; AI Q3 2,63;

FeO+Fe Oq 7,34, металлическое железо 2,3); осуществляют до полного прохода через сито № 0088 с последующим отмагничиванием. В составе композиции используют глиноземистый цемент марки 400. Образцы из вяжущего готовят в форме кубов с ребром 7 см методом виброформования.

Образцы выдерживают в форме в течение

12 ч при 40 С для вызревания, затем формы разнимают и образцы сушат при 110 С в течение 8 ч.

Составы вяжущего и свойства приведены в табл. 1 и 2.

Как видно из табл. 2 вяжущее по изобретению характеризуется повышением огне10 упорности, прочности и водостойкости.

Вяжущее, включающее глиноземистый цемент, магнезитсодержащий компонент, отличающееся тем, что, с целью повышения огнеупорности, прочности и водостойкости, оно содержит в качестве магнезитсодержащего компонента тонкомолотый лом магнезиально-шпинелидных огнеупоров и дополнительно силикат натрия при следующем соотношении компонентов, мас.о :

Тонкомолотый лом магнезиально-шпинелидных огнеупоров 87 — 91

Силикат натрия (в пересчете на сухое вещество)

Глиноземистый цемент

1423521

Таблица 2

Водостойкость, Е

Состав

По прототипу

1560

Предлагаемый

1710

78

1690

72

1670

63

1630

1580

1730

Составитель Ф. Сонина

Редактор Т. Лазоренко Техред И. Верес Корректор С. Черни

Заказ 460 1/26 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Огнеупорность, С

Предел прочности при сжатии после сушки при

110 С, ИПа
