Способ изготовления силикатного кирпича
Иллюстрации
Показать всеРеферат
Изобретение относится к промьшгленкости строительных материалов и может быть использовано при изготовлении сил11катного кирпича. Целью изобретения является повышение прочности сьфца. Способ изготовления силикатного кирпича включает 1омол извести и песка в присутствии-0,25- 1 мас.% от их веса добавки, содержащей , мас.%:, пальмитиновая кислота 2,8-7; хлорид натрия 4-9; глицерин 3,1-6,5; гидроксид натрия 0,1-0,8; триметиленгликоль 0,45-0,8; карбонат .натрия 0,05-0,3 и вода остальное, последующее смешение продукта помола с песком, гашение смеси, формование сырца и его автоклавную обработку. Способ обеспечивает прочность сырца 0,51-0,73 МПа, готового изделия 20,6- 25,7 МПа, ПЛОТНОСТЬ 1821,5- 1862,7 кг/м. 3 табл. « S (Л с

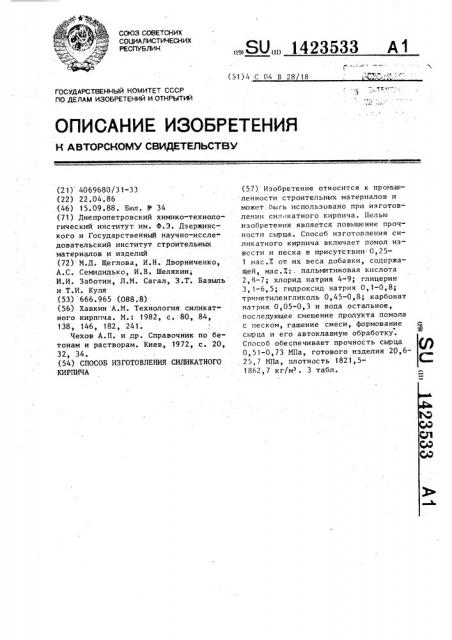

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (51)4 С 04 В 28 18 t Z 1-.
) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
И ABTOPCHOIVIY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
Г10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4069680/31-33 (22) 22.04.86 (46) 15.09.88. Бюл. Н 34 (71) Днепропетровский химико-технологический институт им. Ф.Э. Дзержинского и Государственный научно-исследовательский институт строительных материалов и изделий (72) М.Д. Щеглова, И.Н. Дворниченко, А.С. Семидидько, И.В. Шеляхин;
И.И. Заботин, Л.М. Сагал, 3.Т. Базыпь и Т.И. Куля (53) 666.965.(088.8) (56) Хавкин А.М. Технология силикатного кирпича. M. 1982, с. 80, 84, 138, 146, 182, 241.
Чехов А.П. и др. Справочник по бетонам и растворам. Киев, 1972, с. 20, 32, 34. (54) СПОСОБ ИЗГОТОВЛЕНИЯ СИЛИКАТНОГО
КИРПИЧА
„„SU„„1423533 А1 (57) Изобретение относится к промыш ленности строительных материалов и может быгь использовано при изготовлении сил окатного кирпича. Делью изобретения является повышение прочности сырца. Способ изготовления силикатного кирпича включает помол извести и песка в присутствии 0,251 мас.7. от их веса добавки, содержащей, мас.7:, пальмитиновая кислота
2,8-7; хлорид натрия 4-9; глицерин .3, 1-6,5; гидроксид натрия 0,1-0,8; триметиленгликоль 0,45-0,8; карбонат ,натрия 0,05-0,3 и вода остальное, последующее смешение продукта помола с песком, гашение смеси, формование
\ сырца и его автоклавную обработку.
Способ обеспечивает прочность сырца
0,51-0,73 MIIa, готового изделия 20,625,7 ИПа, плотность 1821,51862,7 кг/м . 3 табл.
1423533
Условия введения добавки
Содержание компонентов в добавке, мас.%
Количество введенной добавки мас.%
Предлагаемый
Глицерин 3,1; NaOH 0,1; 0,25
NaC1 4,0; Na
2,8; вода 89,5
Распыление добавки на поверхность раэмалываемых извести h песка
0 50
То же
То ке
1,0
Глицерин 4,8; NaOH 0,45; 0,25
NaC1 6,5; На СО 0,175; триметиленгликоль 0,625; пальмитиновая кислота
4,9; вода 82,55
0,50
1,00
Глицерин 6,5 NaOH 0,8,"
NaC1 9,0; Na COg 0,3; триме тилен глик оль О, 8; пальмитиновая кислота
7,0; вода 75,6
0,25
0,50
То же
1,00
Изобретение относится к промьипленности строительных материалов и мофет быть использовано при иэготовле ии силикатного кирпича.
Целью изобретения является повыше5 ие прочности сырца.
Используют следующие материалы: звесть комовую с температурой гашеия 357 К, быстрогасящуюся (210 с), ктивностью 72%; песок с модулем крупости М„ = 1,39; добавка - пальмитиовая кислота, хлорид натрия, глипеин, гидроксид натрия, триметиленликоль, карбонат натрия, вода. Наряс пальмитиновой кислотой возможно использование стеариновой кислоты илн ее смеси с пальмитиновой кислотой.
Образцы готовят следующим образом.
Комовую известь и песок в соотношении 1:1 подвергают совместному помолу в шаровой мельнице, при помоле на эту смесь распыляют добавку. Из полученной смеси формуют образцы, которые подвергают автоклавной обработке по режиму 1,5-6-1,2.
Составы добавок приведены в табл.1, условия приготовления образцов и их свойства в сравнении с аналогом и прототипом - в табл. 2, в табл. 3 " свойства образцов при различных сос-, тавах добавки (по табл. 1).
Т а б,л и ц а
1423533
Продолжение табл. 1 ф
Койтрольный
10 Без добавки
Глицерин 6 5; NaOH 0,8; 1,1
NaC1 9,0; Na COy 0,3; триметиленгликоль 0,8; пальмитиновая кислота
7,0; вода 75,6 и извести
Таблиua2
-Т в I Павле-1 Предел прочности — нне лри севтии, ИПа
ырцв Автоклав. обреэцов
Удел наи л верх иост икв, е !
Аналог
Кмпояв4п 0,25 4870 2700
1 0,46 17,9 52,3
115 5,5 20
0,15 SO
52,4
1 0,46
1 0,48
1 0,49
О ° 47
18>018,2. 52,!
52,2
1В, l
JO 52,3
18„3
1 0,46
О ° 25 4700 2700 1 5 5 5 20
1В,о
52 ° 1
0,15 50
18 ° I
52,0
0,47
18,0
О,46
52,4
50 52,4
0 45
17,8
18,2
0,47
52,3
Прототип
0,25 4810 2700 1:5 5,5 20
1 0,745 ! 0,46
Z1,1
0,15 50
52,0
Подвеглвный в!елок
50 52,2 г0,4
52,3 1 0,47 го,7
50 го,о
52,1
1 0,48 го,в
1 0,46
1 0,52
52,3
О 25 4906 2700 1 5 5 5 20
Предлегвеязя
0,15 50
51 7
20,4 о,eo
1 О ° 55
I 0,51 I 0,57
20,6
51,4
ZO,3
51,5
21,0
S1,7
20,4
51,6 о,15 so
О,43
4600 2700 115 5 ° 5 20
Контроль (беэ добавок) 18,7
52,4
18,О
52,5
18,8
52,7
53,о
18,5
Предла- гаемый
Распыление добавки на поверхность размалмвае мых песка
1 О,4Z
0,40
О,39
1423533
Таблица 3
Высота образца, мм
Сос- КолиПрочноств сыр>ца при сжатии«
MIIa
Прочность Плотность, автокла- кг/м тав чество введенной добавки, мас;7 вированных образцов при сжатии, МПа
1 Oэ25 51 э8 Oэ 510 20 6 1836 в О
49, 7 0,661 24,03 1843,2
2 0,5
3 1,О 50,4 0,690 22,42 1862,7
4 Оэ25 5113 Ою538 20>8 1821,5
5 0,5 49,5 0,717 24,42 1844,7
1854, 6
6 1,0 50,2 0,693 21,3
1834, 4
0,25 51,0 0,544 21, 1
О 5 49,5 0,727 25,71 1845,1
1,0 50,0 0,686 21,18 1855,3
52,3 0,450 19,83 1826,2
49,7 0,720 18,5, На образцах трещины формулаизобретения !
Способ изготовления силикатного ирпича путем помола извести и песка добавкой, включающей раствор паль читиновой кислоты и хлорид натрия, 40 смешения полученного вяжущего с пес« ом, гашения, формования изделия и ав1оклавной обработки, о т л и ч а ю«ц и и с я тем, что, с целью повышения
«барочности сырца, добавка содержит до- 45
Полнительно глицерин, гидроксид натрия, триметиленгликоль и карбонат натрия при следующем соотношении компонентов, мас. 7:
Пальмитиновая кислота
Хлорид натрия
2,8-7,0
4,0-9,0
3,1-6,5
О, 1-О,8
0,45-0,8
0,05-0,3
Глицерин
Гидроксид натрия
Триметиленгликоль
Карбонат натрия
Вода Остальное и вводят ее в количестве 0,25-1 мас.7 от массы вяжущего.
Составитель T. Сельченкова
Техред М,Дидык Корректор М. Максимишинец
Редактор Т. Лазоренко
Заказ 4602/27 Тираж 594 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, r." Ужгород, ул. Проектная, 4
