Адгезионноактивная полимерная композиция

Адгезионноактивная полимерная композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к химической промьшшенности, а именно к адгезионноактивной полимерной композиции, применяемой в качестве клея-расплава в производстве металлополимерных материалов и изделий. Композиция с повышенной адгезией полиэтилена к металлам (до 5,Г кг/см к меди, 1,3 кг/см к алюминию и 2,6 кг/см к железу) и пониженной пористостью полиэтилена в адгезионном соединении (плотность полиэтилена не ниже 0,887 кг/см) содержит 99,5-95,0 мас.% полиэтилена и 0,5-5,0 мас.% 3,3,6,6,9,9, 12,12-октаметил-1,2,7,8-тетраокса-4,10-циклододекадиина. 2 табл. i (Л

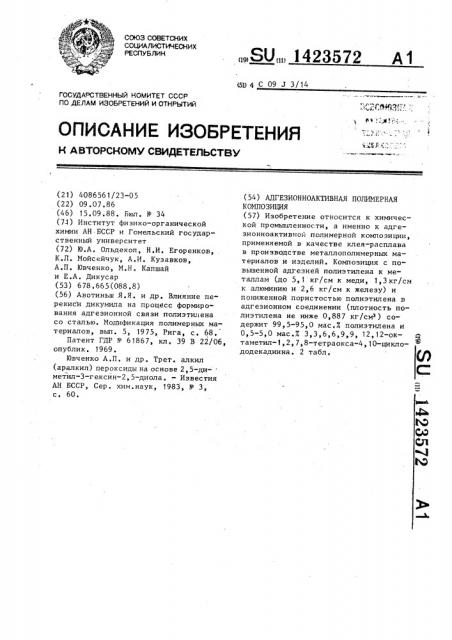

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК цц4 С 09 J 3/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCHGMY СВИДЕТЕЛЬСТВУ фаае

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4086561/23-05 (22) 09.07.86 (46) 15.09.88. Бюл ° № 34 (71) Институт физико-органической химии АН БССР и Гомельский государственный университет (72) Ю.А. Ольдекоп, Н.И. Егоренков, .

К.JI. Мойсейчук, А.И. Кузавков, А.П. Ювченко, M.Н. Капшай и Е.А. Дикусар (53) 678.665(088.8) (56) Авотиньш Я.Я. и др. Влияние перекиси дикумила на процесс формирования адгезионной связи полиэтилена со сталью. Модификация полимерных материалов, вып. 5, 1975, Рига, с. 68, Патент ГДР № 61867, кл. 39 В 22/06, опублик. 1969.

Ювченко А.П. и др. Трет. алкил (аралкил) пероксиды на основе 2,5-ди- метил-З-гексин-2, 5-диола. — Известия

АН БССР, Сер. хим.наук, 1983, № 3, с. 60.

„„SU„„1423572 А1 (54 ) АДГЕЗИОН НОАКТИВНАЯ ПОЛИМЕРНАЯ

КОМПОЗИЦИЯ (57) Изобретение относится к химической промышленности, а именно к адгезионноактивной полимерной композиции, применяемой в качестве клея-расплава в производстве металлополимерных материалов и изделий. Композиция с по" вышенной адгезией полиэтилена к металлам (до 5,1 кг/см к меди, 1,3кг/см к алюминию и 2,6 кг/см к железу) и пониженной пористостью полиэтилена в адгезионном соединении (плотность полиэтилена не ниже 0,887 кг/см ) содержит 99,5-95,0 мас.7 полиэтилена и

0,5-5,0 мас.7. 3,3,6,6,9,9, 12,12-октаметил-1,2,7,8-тетраокса-4,10-циклододекадиина. 2 табл.

1423572

Изобретение относится к химии по,.лимеров, а именно к адегзионноактивной полимерной композиции, используемой в качестве клея-расплава в производстве металлополимерных материалов и изделий.

Цепь изобретения - повышение ад,:гезии полиэтилена к металлам и сниже ние пористости полиэтилена в адгези онном соединении.

Пример 1. Используют порошко,образный полиэтилен низкого давления марки 20906-040, медную фольгу толщиной 50 мкм марки М1, стальную фольгу толщиной 50 мкм марки 08 кп и алюминиевую фольгу марки А99. Пероксиды вводят в полиэтилен (ПЭ) из раствора в гептане с последующей сушкой композиции до постоянной массы. Из композиций получают адгезионные соединения металл-полиэтилен-металл методом ермического прессования при 180 С в течение 5 и 10 мин. Толщина слоя поиэтилена 300 мкм. Адгезионную прочость соединений оценивают методом отслаивания фольги от слоя полиэтио ена под углом 180 при скорости

50 мм/мин. 0 пористости полиэтилена

,судят по изменению его плотности.

3,3,6,6,9,9,12,12-0ктаметил-1,2, 30 ,7, 8-тетраокса-4, 10-циклододекадиин, получают по известной методике.

Свойства композиции приведены в табл. 1 (Х вЂ” прочность отстаивания в соединениях металл-полиэтилен-металл, кг/см; p — - плотность полимера, кг/мз ) П. р и м е р 2. Композицию получают аналогично примеру 1. Содержание пероксида в композиции 5 мас,Ж время формирования 5 мин.

Свойства композиции приведены в табл. 2 (f - прочность отслаивания в соединениях металл-полиэтилен-металл, кг/см; p - плотность полимера, г/ з) Формула изобретения

0,5-5 0

Адгезионноактивная полимерная композиция, содержащая полиэтилен и органический пероксид, о т л и ч а— ю щ а я с я тем, что, с целью повышения адгезии полиэтилена к металлам и снижения пористости полиэтилена в адгезионном соединении, в качестве органического пероксида композиция содержит 3,3,6,6,9,9,12„12-октаметил1,2,7,8-тетраокса-4,10-циклододекадиин при следующем соотношении компонентов, мас. 7.:

Полиэтилен 99,5-95,0

3,3,6,6,9,9, 12, 12Октаметил-1,2, 7,8тетраокса-4,10циклододекадиин

1423572

1»

1 g

I а

1 х

О

Х I

»Ф

l (o

1 (1

О

О 1 (h о !

1

1 м л

О (Ч

c»t

О О

A и а о м

Ch О (О о о

«0

СО

00 о и. и л о

A о

» !

cd л

СО и о о

«»

»О СЬ (Ч

A A л

»» О (Ч

О

Ch о

О» О1 а A

О О

С 1 О

A A о

О

A о

Ch

С 4

Ch

A о м

О1

Я ь

О о е» О\ л

A A (» о и

О о

И а»

Ch (h о о и л (4 1 («о (( (0

° \

I

I !

»

О

«

Оъ а а

1 (0

1 0 х

О а

I lO

t N

l (Рi

I1, I (х

1 Ix (Р

i x ! а (E(х, l e I N

»О

04

О Ch

A л

» О (О О » а и A

СЧ О

СЧ

Ch

A о

3! ь л ь л (4

О (ч и

Ch Ch а л о .о (О

С ) ("1 Ch а а м С3

СЧ м

Ch (Ч О» л ° » л о .сч о и а

Г4 и

О1 о а

«б

Ch

A о и о

Ch с 1 м ф Ф а а C«t о

»(«(О Ch

Ь"

О1

О1 а A о о а(E" I их о о

М О а о

СО и («

Я о

v

1 о

2

»О

О

CO

° \

О

Ch м г» л ° » о о и

О

CO а о м

lIl

М Со а л а

О О О и

I и (Ч (О л п о о

»О

Ch

r (0 л * о о и

»Г 00 а СО («« о о о м (СО а о (О и

СО л

1» х

E" о

Е» о а

1» и л (4

1 х

Х о

A о

1» ь

О1

Ю м с1 и (г(Ф 00 л л а о о о

О

О1 л ь О о

Ch л о

СЧ

Ch л ° л о

CO л сл а . а

О О х ( и л

1 О (О

A о ч м

СО а A о о и7

A о (» 47 (Ч 00 а л о о

Ch л л и о.И («4 м со (ч а л а о о о

»О а ь л о

ld г» ь

СЧ

СО Ch о о и

СО

CO л

О!

1 (а»

О (»4

О\ л A о о

ГЧ

О СЪ о о и л

СО л .ь (Ч

СО Ch а Ъ о о и

A ь

I 1:» 0(»-

1!

1(б t E»

Iас(О ! cd (Х cd ах

1 х

cu o,Ct(C

1(С(6 а

»

ctJ

0( о

С( о

5 ь о . »

cd

Х о

cd а

dJ ! E» !

CO а г л

1 ц х ! х х х C о

I:

I л

l Сл

О

l »О

1»

I ю

1 а и л

1 (1

i в

l E в а Й

1 E» (»

I о

I CE I

1 г» л м

С 4

l 1

1

ctt

l Е

1 Х

1 Ц

i c» E1 л

1 (ч 10

О

»» (»(«» г О И О И

A л а » а с о (ч о (а(с4 (44 С(»44 CL. М4 а

Ст W Ct »44 С(142357 2

Таблица 2

Пероксид Характеристика

Металл

Пер оксид f

0,3 0,2

0,2

0,05 дикумила

2, 7-Диметил0,4

0,75 0,3

0,3

0,2

2, 7-Ди-тр ет . б утил п ер о ксиСи

4,2

3,6 2,4

1,9 1,5

0,927

"тил-1, 2, 7,8тетраокса-4, 10-циклододекадиин

0,4

0,35 0,2 0,2 0,2

Пероксид дикумила о

2, 7-Диметил2,7-ди-трет. f

0,8

0,3

0,3 0,4 0,3 бутилперокси0, 89Э

3,5-октадиин

3,3,6,6,9,91,6 кадиин

8ЯИИПИ Заказ 4606/29 Тираж 646 Подписное

Произв.-полигр. пр-тие, г ° Ужгород, ул. Проектная, 4

3,5-октадиин

3,3,6,6,9,912, 12-Октаме12, 12-Октаме- f тил-1,2,7,8- тетраокса-4, 10-циклододео

Температура, С, формирования

170 220

0,856 0,867 О ° 724 0,689 О, 602

0,900 0,790 0,737 0,458 0,407

0,915 0,930 0,920 0,928

Î,843 0,821 0,776 0,721 0,622

0,853 0,756 0,601 0,563

16 1,1 08 06

0,949 0,950 0,946 0,939 0,940
