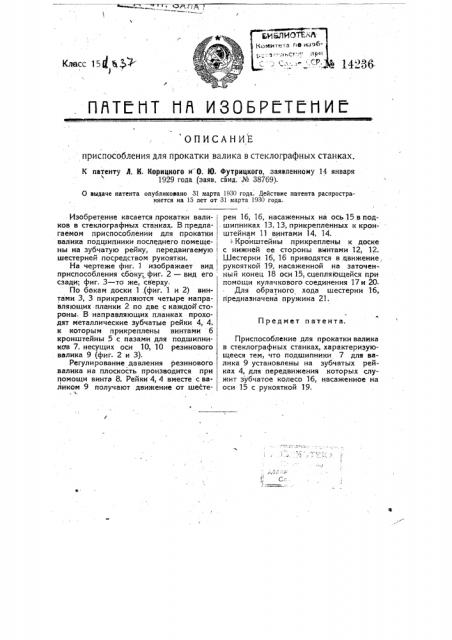

ОПИСАНИЕ приспособления для прокатки валика в стеклографных станках.

К патенту Л. К. Корициого и 0. Ю. Футрициого, заявленному 14 января

1929 года (заяв. свид. № 38769).

0 выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

Предмет патента.

Изобретение касается прокатки валиков в стеклографных станках. B предлагаемом приспособлении для прокатки валика подшипники последнего помещены на зубчатую рейку, передвигаемую шестерней посредством рукоятки.

На чертеже фиг. 1 изображает вид приспособления сбоку; фиг. 2 — вид его сзади; фиг. 3 — то же, сверху.

По бокам доски 1 .(фиг. 1 и 2) винтами 3, 3 прикрепляются четыре направляющих планки 2 по две с каждой стороны. В направляющих планках проходят металлические зубчатые рейки 4, 4, к которым прикреплены винтами 6 кронштейны 5 с пазами для подшипников 7, несущих оси 10, 10 резинового валика 9 (фиг. 2 и 3).

Регулирование давления резинового валика на плоскость производится при помощи винта 8. Рейки 4, 4 вместе с валиком 9 получают движение от шестерен 16, 16, насаженных на ось 15 в подшипниках 13, 13, прикрепленных к кронштейнам 11 винтами 14, 14. .-: Кронштейны прикреплены к доске с нижней ее стороны винтами 12, 12.

Шестерни 16, 16 приводятся в движение, рукояткой 19, насаженной на заточенный конец 18 оси 15, сцепляющейся при помощи кулачкового соединения 17 и 20.

Для обратного хода шестерни 16, предназначена пружина 21.

Приспособление для прокатки валика в стеклографных станках, характеризующееся тем, что подшипники 7 для валика 9 установлены на зубчатых рейках 4, для передвижения которых служит зубчатое колесо 16, насаженное на оси 15 с рукояткой 19.
