Реферат



Изобретение м.б. использовано в системах вентиляции и кондиционирования воздуха. Цель изобретения - повышение эффективности глушителя при ту пиковом расположении. Глушитель содержит корпус 1 с входным и выходным патрубками 2 и 3. Стенки корпуса 1 облицованы звукопоглощающим материалом 4. Патрубок 3 установлен параллельно патрубку 2 на одной с ним стенстенке. Срез патрубка 3 расположен на расстоянии, равном 0,25 L - (0,2 -0 ,5) от стенки, на которой он установлен, а его ось размещена на расстоянии, не превышающем 0,4 dr,f,p от геометрического центра одного из квадрантов стенки камеры, где d ГИАР гидравлический диаметр патрубка 3, L - расстояние между противоположными стенками камеры. Оптимальная толщина слоя материала 4 (О,Об - О,12) L обеспечивает эффективное шумопоглощение как низких, так и высоких частот. Такая конструкция глушителя увеличивает его гидравлическое сопротивлеI ние за счет дополнительного поворота потока в патрубке 3 и уменьшает габариты корпуса 1 на величину диаметра патрубка 3. 5 ил. 9 (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 F 01 N 1 00

-.@л --ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1343049 (21) 4134222/25-06 (22) 23.06.86 (46) 15.09.88. Бюл. 11 34 (71) Тольяттинский политехнический институт (72) P. Н. Старобинский, Е. В. Филин, Г. Д. Иэак, В. В. Герст и Б. А. Поникаровский (53) 621.43.068(088.8) (56) Авторское свидетельство СССР

У 1343049, кл. F Ol N I/00, 17.03.86. (54) ГЛУШИТЕЛЬ ШУМА АЭРОДИНАМИЧЕСКОГО ПОТОКА ГАЗОВ (57) Изобретение м.б. использовано в системах вентиляции и кондиционирования воздуха. Цель изобретения — повышение эффективности глушителя при ту пиковом расположении. Глушитель содержит корпус 1 с входным и выходным патрубками 2 и 3. Стенки корпуса 1

„„SU,» 1423755 A 2 облицов аны звукопоглощакицим материа лом 4, Патрубок 3 установлен параллельно патрубку 2 на одной с ним стенстенке. Срез патрубка 3 расположен на расстоянии, равном 0,25 1 — (0,2

-0,5) d„„„„ от стенки, на которой он установлен, а его ось размещена на расстоянии, не превышающем 0,4 д „„ от геометрического центра одного из квадрантов стенки камеры, где Й,„*>гидравлический диаметр патрубка 3 °

L — расстояние между противоположнымн стенками камеры. Оптимальная толщина слоя материала 4 (0,08 — 0,12) Ь обеспечивает эффективное шумопоглощение как низких, так и высоких частот.

Такая конструкция глушителя увеличивает его гидравлическое сопротивление за счет дополнительного поворота потока в патрубке 3 и уменьшает га- С. бариты корпуса 1 на величину диаметра патрубка 3. 5 ил.

Эваай

1423755

Изобретение относится к машиностроению, а именно к глушителям шума аэродинамического потока газов, преимущественно в системах вентиляции и кондиционирования воздуха, и является дополнительным к авт. св.

У 1343049.

Целью изобретения является повыш»ние эффективности глушителя при тупи- !0 ковом расположении.

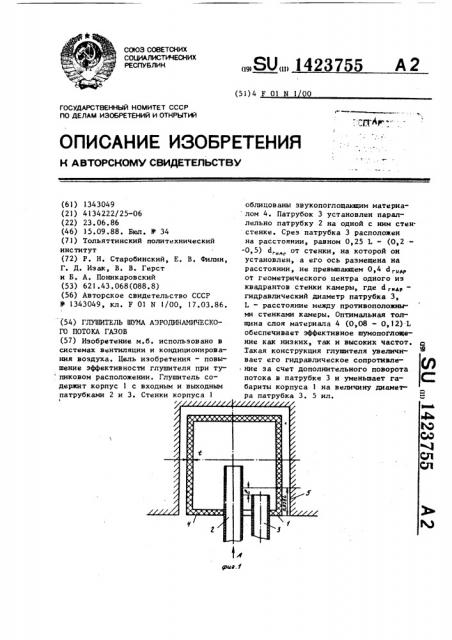

На фиг. схематически представлен глушитель шума, разрез, на фиг. 2 вид А на фиг. 1; на фиг. 3 — то же, что на фиг. 1, вариант размещения входного и выходного патрубков на разных стенках корпуса; на фиг. 4 — зависимость заглушения шума от смещения среза выходного патрубка; на фиг. 5— то же, от осевого смещения выходного патрубка.

Глушитель шума содержит корпус 1, выполненный в виде прямоугольной камеры, входной 2 и выходной 3 патрубки, заходящие внутрь камеры, и зву- 25 копоглощающий материал 4, которым изнутри облицованы стенки корпуса 1.

Срез входного патрубка 2 размещен и-.; расстоянии, равном (0,1 — 0,5) d рдр от геометрического центра камеры, а его ось смещена на расстоянии, равное не более, чем 0,5 и „„р от геометрического центра камеры, причем толщина слоя t звукопоглощающего материала 4 составляет 0,08 — 0,12 расстояния L между противоположными стенками камеры. Срез выходного патрубка 3 может быть расположен на расстоянии, равном (0,20 — 0,75) и „,„ от противоположной ему стены камеры, где Й, „ - гидравлический диаметр патрубка 3.

Глушитель может быть установлен в тупиковой нише 5. Выходной патрубок

3 при тупиковом расположении глуши- 45 теля может быть установлен параллельно входному патрубку 2 на одной с ним стенке, причем срез выходного патрубка 3 может быть расположен на расс;;оянии, равном 0 25 L — (0,2-0 5) d ., ð гддР 50 от стенки, на которой он установлен, а его ось размещена на расстоянии, не пРевьппающем 0,4 й«др от геометрического центра одного иэ квадрантов стенки камеры.

Глушитель шума работает следующим

55 образом.

Аэродинамический поток газов подводится внутрь корпуса 1 через входной патрубок 2, там расширяется и выходит из корпуса через выходной патрубок 3. Звук низких частот, входя в корпус 1, частично отражается, частично теряет свою энергию на раслирении в корпусе 1. И!ум средних частот подавляется настройкой в корпусе срезов входного 2 и выходного 3 патрубков в узлы минимального звуковогп давления продольных и поперечных гармоник собственных частот камеры. Оптимальная толщина слоя звукопоглощающего материала 4,равная. (0,8 — 0,12) L, обеспечивает эффективное шумоглуш ние как низких, так и высоких частот. !!з графика (фиг. 4) зависимости и спичи ны з аглу.не d L о т смещения

1 среза выходного патрубка 3 (1/d„„„) следует, что заглушение в диапазоне смещения (0,2 — О, 5) 1/с1,„д наиболее зффс.:тивно, где 1 — величина смещениЯ; 1г„„р = 4 1,ð /П, FI.< — плоЩаДь поперечного сечения 1атрубка; П периметр (длина окрумпости) патрубка.

1!з графика (фпг. 5) зависимоcти в . . :-1чинь1 заглушенпя Л L от о= вого смещения выходного патРубка Э (р/d, ) от осп, проходящей рез геом .три"еск1ш центр одного из квадрантом степки, более, чем на

0,4 d .„ снижает эффективность заглушени я Л?,. ! змпановка в тупиковой нише 5 глушителя (фиг. 3) с входным 2 и выходным 3 патрубками, установленными на разных стенках корпуса 1, требует уменьшения габаритных размеров корпуса 1 на величину диаметра патрубка 3, а также увеличивает гидравлическое сопротивление глушителя за счет дополнительного поворота потока в патрубке 3, 1аким образом, расположение патрубков 2 и 3 параллельно на одной стенке с учетом установленных соотношений позволяет повысить эффективность комгановки и шумоглушения глушителя шума.

Формула изобретения

Глушитель шума аэродинамического потока газов по авт, св. М" 1343049, отличающийся тем, что, с це:-ью повышения его эффективности при тупиковом расположении, выходной патрубок установлен параллельно входз 423 ному патрубку на одной с ним стенке, причем среэ выходного патрубка расположен на расстоянии, равном

0 25 L-(0,2 — 0,5) d „д от стенки, на которой он установлен, а его ось размещена на расстоянии, не превьппаю755 щем 094 d .äð от геометрического ценTpG одного иэ квадрантов стенки камеры, где й, „- гидравлический диаметр выходного патрубка, L — - расстояние между противоположными стенками камеоы.

АР 4

М,Рд

//1 сипР

9 У
