Резьбовое соединение двух деталей

Резьбовое соединение двух деталей

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к конструкции резьбовых соединений деталей, например винтов с шатунами механических прессов. Цель - повышение надежности. Данная задача обеспечивается наличием гайки, выполненной Т-образной с головкой 6 и центрирующим выступом 7, и стержня 4. При повороте стержня 4 в вииГге 3 стержень 4 вворачивается в гайку и заводит ее в паз, выполнен- .ньм на торце винта 3. Фиксация винта 3 в корпусе 1 производится стопором 14. Наличие гайки гарантирует соот-. ветствующую длину резьбового соединения винта 3 с корпусом 1, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 F 16 В 39/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (,21) 4196382/25-27 (22) 16.02,82 (46) 15,09.88. Бюл. Ф 34 (72) Л.Ф.Семенычев (53) 621.979.06(088,8) (56) Авторское свидетельство СССР

Ф 612825, кл. В 30 В 15/00, 15.11.76. (54) РЕЗЬБОВОЕ СОЕДИНЕНИЕ ДВУХ ДЕТАЛЕЙ (57) Изобретение относится к машиностроению, в частности к конструкции резьбовых соединений деталей, наприÄÄSUÄÄ 1423830 А1 мер винтов с шатунами механических прессов. Цель — повышение надежности, Данная задача обеспечивается наличием гайки, выполненной Т-образной с головкой .6 и центрирующим выступом 7, и стержня 4. При повороте стержня 4 в вин"ге 3 стержень 4 вворачивается в гайку и заводит ее в паз, выполненный на торце винта 3. Фиксация винта

3 в корпусе 1 производится стопором

14. Наличие гайки гарантирует соответствующую длину резьбового соединения винта 3 с корпусом 1. 3 ил .

1423830

Изобретение относится к области машиностроения, в частности к конструкции резьбовых соединений деталей, например винтов с шатунами в ме- 5 ханических прессах.

Цель изобретения — повышение надежности соединения.

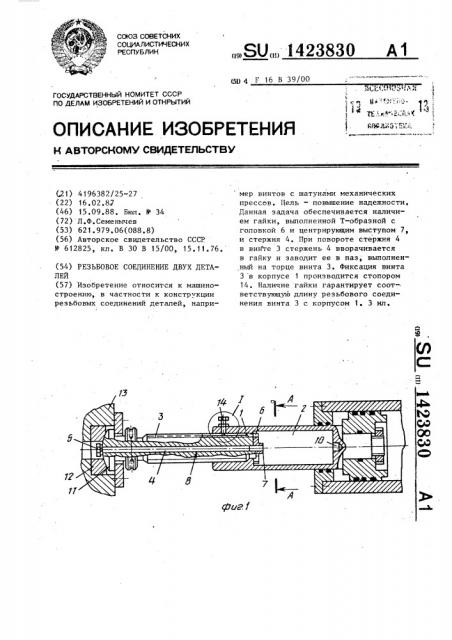

На фиг.1 показано соединение, общ и вид; на фиг.2 — разрез А-A на 10 ф г.1; на фиг.3 — узел I на фиг,1, Резьбовое соединение двух деталей с держит охватывающую деталь в виде к рпуса 1 со ступенчатым глухим отв рстием 2, малое из которых выполне-15 н реэьбовым, охватываемую деталь в вотще винта 3, сочлененного с резьбоagw отверстием корпуса 1, гайку фикc öèè винта 3 относительно корпуса 1, ai также реэьбовой стержень 4 с флак- 20 ц м 5. Гайка выполнена Т-образной с

r ловкой 6 и центрирующим выступом 7. В винте 3 выполнено центральное отверстие 8, а на его торце — паз 9 для размещения головки 6, выполненной ши- 5 р ной, меньшей диаметра реэьбового отверстия корпуса 1, и длиной, больpt)A диаметра последнего. В торце глух оro отверстия 2 выполнено гнездо 10.

Стержень 4 пропущен сквозь централь- 30 ное отверстие 8 винта 3 и сочленен францем 5 с винтом 3, а реэьбовой чфстью - с гайкой. Винт 3 выполнен

cb сферической опорной частью 11, размещенной в пяте 12 ползуна 13. В рабочем положении винт 3 фиксируется с гопором 14 с контргайкой 15.

Соединение работает следующим обр азом

Рабочая нагрузка передается от ползуна 13 через пяту 12 на винт 3.

1 онтаж соединения производится следую цим образом. В глухое отверстие .2 корпуса 1 необходимо ввести гайку с

Установкой ее центрирующего выступа 45

7 в гнездо 10. Затем винт 3 вворачив ают в корпус 1 до упора последнего в гайку. При повороте стержня 4 последний вворачивается в гайку и заводит ее в паз 9 винта 3. В пазу 9 располагается головка 6 гайки. Фиксацию винта 3 в корпусе производят стопором 14.

Наличие гайки и ее размещение укаэанным образом гарантируют соответствующую длину резьбового винта 3 с корпусом 1.

Технико-экономический эффект от внедрения изобретения обеспечивается повышением надежности по сравнению с базовым объектом.

Формула изобретения

Резьбовое соединение двух деталей, содержащее охватывающую деталь в виде корпуса со ступенчатым глухим отверстием„ малое из которых выполнено реэьбовым, охватываемую деталь в виде винта, сочлененного с реэьбовым отверстием корпуса, а также гайку фиксации винта относительно корпуса, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, оно снабжено реэьбовым стержнем с фланцем гайка выполнена Т-образной с головкой и центрирующим выступом, в винте выполнено центральное отверстие, а на его торце — паэ для размещения головки, последняя выполнена шириной, меньшей диаметра резьбового отверстия корпуса и длиной, большей диаметра последнего, в торце глухого отверстия корпуса выполнено гнездо для размещения центрирующего выступа гайки, при этом реэьбовсй стержень пропущен сквозь центральное отверстие винта и сочленен фланцем с винтом, а резьбовой частью — с гайкой, установленной с возможностью взаимодействия с соответствующим торцом ступенчатого отверстия в корпусе.
