Газоанализатор для непрерывного измерения концентрации аммиака

Газоанализатор для непрерывного измерения концентрации аммиака

Иллюстрации

Показать все

Реферат



Газоанализатор (Г) предназначен для контроля и регулирования микроклимата в животноводческих помещениях . Целью изобретения является повышение точности измерений и увеличение ресурса непрерывной работы Г. Он содержит заполненную водой измерительную камеру (ИК) с датчиком электропроводности , испарительную камеру, в которой установлены две ванны с нагревателями и автоматический качающийся двухкамерный распределитель воды, соединенньп патрубом с ИК, каждая ванна связана с ИК трубопроводом с запорными клапанами. Распределитель воды соединен с нагревателями каждой ванны и запорными клапанами через блок их поочередного включения.1 ил. iC

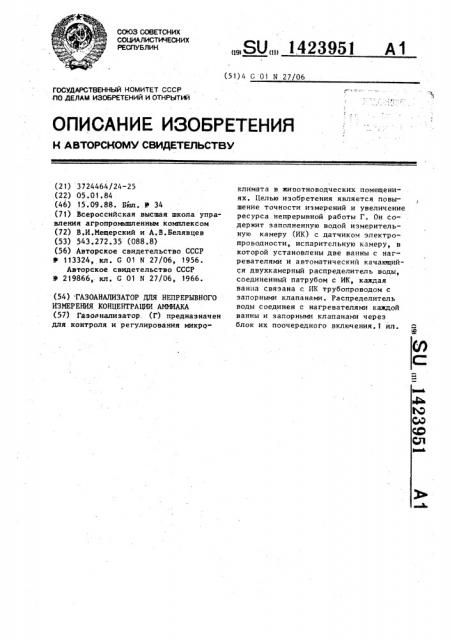

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 4 С 01 N 27/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО.ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3724464/24-25 (22) 05.01.84 (46) 15.09 ° 88. Sion. Ф 34 (71) Всероссийская высшая школа управления агропромышленным комплексом (72) В.И.Мещерский и А.В.Белявцев (53) 543.272.35 (088.8) (56) Авторское свидетельство СССР

IP 113324, кл. С 01 N 27/06, 1956.

Авторское свидетельство СССР

Ф 219866, кл. G 01 N 27/06, 1966. (54) A30AHAJIH3ATOP ДЛЯ НЕПРЕРЫВНОГО

ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ АММИАКА (57) Газоанализатор. (Г) предназначен для контроля и регулирования микроÄÄSUÄÄ 1.423951 А1 климата в животноводческих помещениях. Целью изобретения является повышение точности измерений и увеличение ресурса непрерывной работы Г. Он содержит заполненную водой измерительную камеру (ИК) с датчиком электропроводности, испарительную камеру, в которой установлены две ванны с нагревателями и автоматический качающийся двухкамерный распределитель воды, соединенный патрубом с ИК, каждая ванна связана с ИК трубопроводом с эапорными клапанами. Распределитель воды соединен с нагревателями каждой ванны и запорными клапанами через блок их поочередного включения. 1 ил.

Изобретение относится к средствам контроля загазованности воздушной с еды, в частности, к приборам для иЬмерения амьжака в воздухе производ= 5 с венных помещений.

Целью изобретения является повышение точности измерения и увеличение р сурса непрерывной работы газоанали" з тора. 10

На чертеже схематически изображен

r зоанализатор, общий вид.

Газоанализатор для непрерывного и мерения концентрации аммиака в прои водственных помещениях содержит,цве15 к меры. "измерительную А и испарителью В.

Заполненная водой измерительная камера А содержит корпуса 1 и 2, являиеся соответственно внутренней и 20 внешней рубашкой охладителя, крьппку

3, накрывающую измерительную камеру и на которой установлено приспособ ение для барботирования анализируе" ой среды через воду, помещенное в змерительной камере А и включающее воздухозаборную трубку 4, на нижнем онце кбторой находится распылитель воздуха и трубка б, по которой, созается разрежение в измерительной ка- З ере А вакуум-насосом 7, причем над р спыпителем воздуха 5 установлена и оляционная крестовина 8, на котор и монтируется датчик 9 электропро- в дности состоящий.из батарей элек-т одов, включенных в измерительный э ектрический мост.

В крышке 3 устанавливается также пробка 10 для налива дистиллированной в оды в измерительную камеруА,а в корпус

2. вмонтированы патрубки для ввода 11 н вывода 12 охлаждающей воды. Испар ительная камера В содержит корпус

1 3, а в камере установлены две ванны

i4 с обособленными нагревателями 15 даля нагревания насьпценной аммиаком дистилированной воды и автоматический некачающийся д вухк амер ный р аспр еделит ель

1 6 насьпценной воды с блоком ноочередноr о включения нагревателей, состоящим из рычага 17 с постоянным магнитом и

r ерконов 18.

Нагревательные ванны 14 связаны с измерительной камерой А трубопровсдом 19, на котором в каждой ванне

55 становлены запорный клапаны 20, имеющие привод от автоматического кача,.цпцегося двухкамерного распределителя

16 насьпценной воды через тросики ?1 и пружины 22, К центру автоматического качающегося двухкамерного распределителя 16 насьпценной воды подведен патрубок подачи воды из измерительной камеры, содержащий переливкой патрубок 23, совмещенный с гидрозатвором 24.

Для облегчения сборки и разборки газоанализатора трубопровод 19 имеет разъем в виде муфты 25. На дне 26 камеры В устанавливаются нагревательные ванны 14, автоматический качающийся двухкамерный распределитель 16, а в корпусе 13 камеры В выполнены отверстия 27 для выхода аммиака .из камеры. Насос 28, установленный на трубопроводе 19 поочередно перекачивает воду из ванн 14 в камеру А.

Электрическая схема газоаналиэа- " тора из измерительного моста, состоящего из резисторов, усилителя 29 и измерительного прибора 30, Газоанализатор работает следующим образом.

В начальный момент наливается дистиллированная вода в камеру А через отверстие 10, откуда через переливной патрубок 23, гидроэатвор 24 и двухкамерный распределитель 16 попадает в одну иэ нагревательных ванн

14, Затем включается вакуум-насос 7, который создает разрежение в камере

А по трубке 6.

При разрежении в камере по воздухозаборной трубке 4 воздух иэ помещения просасываетсячерез распылитель 5 и проходит через дистиллированную воду, насьпцая ее аммиаком находящегося в воздухе животноводческого помещения.

При растворении амьяака в дистиллированной воде получается щелочной раствор, т.е. раствор с повьппенной по сравнению дистиллированной водой электропроводностью.

В измерительном электрическом мос; те, в плечи которого включены резисторы сопротивления R 1 и H. 2, термо" резистор К 3 и датчика 9 электропроводности (К4) происходит разбаланс за счет изменения электрического сопротивления раствора, в котором находится датчик 9 электропроводности.

Б диагонали моста появляется электрический сигнал, который усиливается усилителем 29 и подается на измериз

14239 тельный прибор 30 (микроамперметр).

По отклонению стрелки прибора определяется .: концентрация аммиака в воздухе, животноводческих зданий.

После того как включили вакуум насос 7 включают насос 28, с помощью которого происходит циркуляция воды по трубопроводу 19 через датчик 9 электропроводности, переливной патру- 10 бок 23, гидрозатвор 24, откуда вода попадает".в одну из емкостей двухкамерного распределит ля16. При достижении критического уровня насыщенной воды аммиаком в емкости двухкамерного 15 распределителя последний эа счет перемещения центра тяжести опрокидывается, закрывает клапан 20 в одной из нагревательных ванн 14, а в другой включает нагреватель 15 через контак- 2п ты геркона 18, которые замыкаются и: постоянным магнитом, расположенным на рычаге 17.

Нагреваясь, насыщенная вода интенсивно отдает аммиак,. который улету- 2б чивается через отверстия 27. По мере расхода воды иэ ванны 14,где открыт клапан 20, в другой емкости двухка-.мерного распределителя: в той же мере накапливается" насыщенная аммиаком вода поступающая из камеры А.

При достижении вновь критического уровня насыщенной воды в другой ем" . кости двухкамерного распределителя последний опрокидывается, но в gp9 35 гую нагревательную ванну. Далее процесс повторяется, При движении воды по трубопроводу 19 последний охлаж51

4 дается, отдавая тепло проточной воде из водонапорной сети, которая входит в патрубок 11 и выходит из патрубка .12.

Гидравлический затвор 24 служит для предотвращения засасывания воздуха в измерительную камеру А иэ и парительной камеры В при разрежении в камере А, создаваемом вакуум-насосом

7.

Формула изобретения

Газоанализатор для непрерывного измерения концентрации аммиака в производственных помещениях, содержащий заполненную водой измерительную камеру с датчиком электропроводности, приспособление для барботирования анализируемой среды через воду, о тл и ч а ю шийся тем, что, с це-. лью повышения точности измерения и увеличения ресурса непрерывной работы газоанализатора, он снабжен испаритетельной камерой, в которой установлены две ванны с обособленными нагревателями и автоматический качакицийся двухкамерный распределитель воды, к которому подведен патрубок подачи воды из измерительной камеры, ванны связаны с измерительной камерой трубопроводом, на котором в каждой ванне установлены запорные клапаны, при" чем качаыщийся распределитель соединен с нагревателями каждой ванны и запорными клапанами через блок их поочередного включения.

1423951
