Класс 37е, 13„

М 142405

СССР

1 б

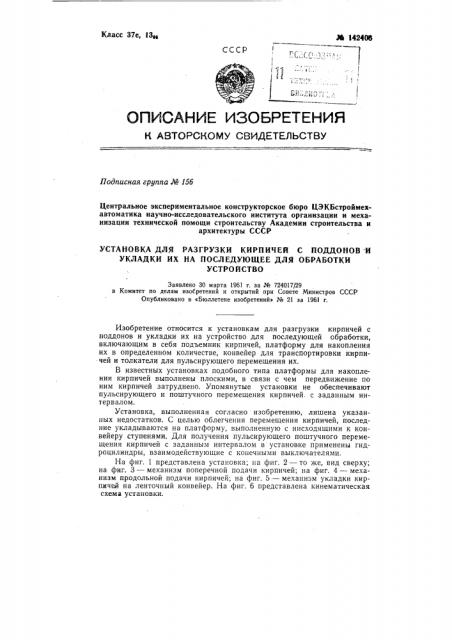

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 156

Центральное экспериментальное конструкторское бюро ЦЭКБстроймехавтоматика научно-исследовательского института организации и механизации технической помощи строительству Академии строительства и архитектуры СССР

УСТАНОВКА ДЛЯ РАЗГРУЗКИ КИРПИЧЕЙ С ПОДДОНОВ И

УКЛАДКИ ИХ НА ПОСЛЕДУЮЩЕЕ ДЛЯ ОБРАБОТКИ

УСТРОЙСТВО

Заявлено 30 марта 1961 г. за ¹ 72401729 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений> № 21 за 1961 r.

Изобретение относится к установкам для разгрузки кирпичей с поддонов и укладки их на устройство для последующей обработки, включающим в себя подъемник кирпичей, платформу для накопления их в определенном количестве, конвейер для транспортировки кирпичей и толкатели для пульсирующего перемещения их.

В известных установках подобного типа платформы для накопления кирпичей выполнены плоскими, в связи с чем передвижение по ним кирпичей затруднено. Упомянутые установки не обеспечивают пульсирующего и поштучного перемещения кирпичей. с заданным интервалом.

Установка, выполненная согласно изобретению, лишена указанных недостатков. С целью облегчения перемещения кирпичеи, последние укладываются на платформу, выполненную с нисходящими к конвейеру ступенями, Для получения пульсирующего поштучного перемещения кирпичей с заданным интервалом в установке применены гидроцилиндры, взаимодействующие с конечными выключателями.

На фиг. 1 представлена установка; на фиг. 2 — то же, вид сверху; на фиг. 3 — механизм поперечной подачи кирпичей; на фиг. 4 — механизм продольной подачи кирпичей; на фиг. 5 — механизм укладки кирпичей на ленточный конвейер. На фиг. 6 представлена кинематическая схема установки. № 142406 № 142406

Когда все кирпичи, находящиеся на угольнике 5, будут израсходованы, штанга 15 гидроцилиндра б продольной подачи нажимает на выключатель BAIV, который дает команду электромагниту NV, реверсирующему ход штока гидроцилиндра 6, и одновременно электромагниту MII, включающему подачу масла в гидроцилиндры 3 для перемещения очередного ряда кирпичей.

Когда последние кирпичи верхнего ряда будут поданы на угольники 5, штанги 4 гидроцилиндров 3 нажмут на выключатели BKXI, которые дают команду электромагниту МVII на возврат штоков гидроцилиндров 8 в исходное положение. В конце этого хода штанга 4 гидроцилиндра 8 нажимает на выключатель ВКХ, который дает команду электромагниту МI на включение гидроцилиндра 2, и все операции подачи кирпичей повторяются. После израсходования всех кирпичей с поддонов платформа 1 нажимает на выключатель BKXIf, который дает команду электромагниту МГ111 на включение обратного хода гидроцилиндра 2, опускающего платформу 1 в нижнее положение. Автоматический цикл завершается, и установка готова к загрузке следующей партией поддонов с кирпичом.

Описанная установка полностью автоматизирует процесс разгрузки с поддонов кирпичей и укладки их на ленточный транспортер и способствует повышению производительности при изготовлении виброкирпичных панелей внутренних стен.

Предмет изобретения

Установка для разгрузки кирпичей с поддонов и укладки их на последующее для обработки устройство, включающая подъемник, платформу, конвейер и толкатели, отличающаяся тем, что, с целью облегчения перемещения кирпичей с платформы на конвейер и выдачи их с последнего поштучно и с заданным интервалом, ее платформа выполнена с нисходящими к конвейеру ступенями, а в качестве толкателей на платформе и на выходном конце конвейера применены гидроцилиндры, взаимодействующие с конечными выключателями. № 142406 гБ
