Переключатель на магнитоуправляемых контактах

Переключатель на магнитоуправляемых контактах

Иллюстрации

Показать все

Реферат



Изобретение относится к коммутационной аппаратуре на магнитоуправляемых контактах (МК) и может быть использовано в приборостроении, электротехнике и радиотехнике. Цель изобретения - повьшение надежности. На каждый МК установлены по два экрана (Э) 8, навитых шагом, равным диаметру провода минимального сечения из магнитопроводящего материала. Переключатель позволяет при равномерном вращении магнита регулировать длительность замкнутого состояния МК, расположенных по хордам окружности , изменяя размеры окна, зазора между Э 8. Окно располагается над рабочими контактирующими концами МК. Э 8 устанавливается на наружный диаметр МК с натягом. Для повышения надежности закрепления Э 8 после настройки длительности замкнутого состояния МК могут закрепляться клеем . 2 з.п. ф-лы, 2 ил. i (Л 4 Ю 4 О 05 (риг. 2

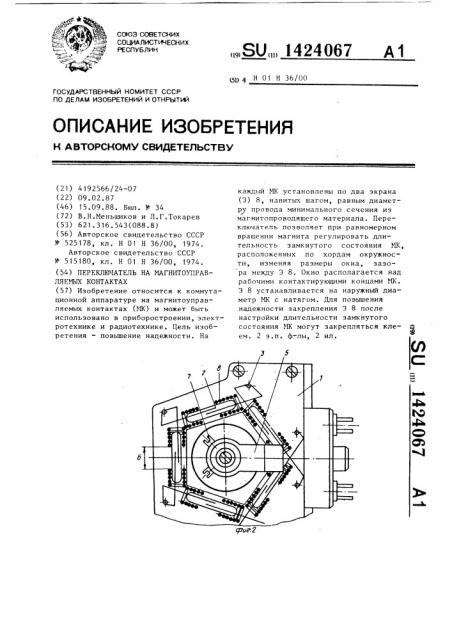

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИК

„„SU„„1424067 А1

1511 Н 01 H 36/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4192566/24-07 (22) 09.02.87 (46) 15.09.88. Вюл. ¹- 34 (7?) В.Н.Меньшиков и Л.Г.Токарев (53) 621.316.543(088.8) (5e) Авторское свидетельство СССР № 525178, кл. Н 01 Н 36/00, 1974.

Авторское свидетельство СССР № 515180, кл. Н 01 Н 36/00, 1974. (54) ПЕРЕКЛЮЧАТЕЛЬ НА МАГНИТОУПРАВЛЯЕМЫХ КОНТАКТАХ (57) Изобретение относится к коммутационной аппаратуре на магнитоуправляемых контактах (МК) и может быть использовано в приборостроении, электротехнике и радиотехнике. Цель изобретения — повьппение надежности. На каждый МК установлены по два экрана (Э) 8, навитых шагом, равным диаметру провода минимального сечения из магнитопроводящего материала. Переключатель позволяет при равномерном вращении магнита регулировать длительность замкнутого состояния МК, расположенных по хордам окружности, изменяя размеры окна, зазора между 3 8. Окно располагается над рабочими контактирующими концами МК, Э 8 устанавливается на наружный диаметр MK с натягом. Для повышения надежности закрепления 3 8 после настройки длительности замкнутого состояния МК могут закрепляться клеем. 2 з.п. ф-лы, 2 ил.

1424067

Изобретение относится к коммутационной аппаратуре на магнитоуправляемых контактах и может быть использовано в приборостроении, электротехнике и радиотехнике.

Целью изобретения является повышение надежности путем обеспечения одикаковых пауз между замкнутым состоянием каждого магнитоуправляемого контакта, На фиг. 1 и 2 изображен переключатель на магнитоуправляемых контактах (МК), общий вид.

Переключатель состоит из статора 1 15 на котором установлены МК 2, выводы которых распаяны параллельно в электрическую цепь на контакты 3, Внутри отверстия статора 1 на роторе 4 закреплен рычаг 5 с постоянным магии- 2р том 6. Рычаг 5 закреплен на роторе 4 винтами 7. На МК установлены экраны 8.

Установка зазора А (см. фиг. 1) между магнитом 6 и экраном 8 осуще" 25 ствляется перемещением рычага 5 вмес1 те с магнитом 6 вдоль по ротору 4.

Устройство работает следующим образом.

При вращении ротора 4 постоянный 3р магнит 6 последовательно проходит вдоль всех MK 2, вызывая их последовательное срабатывание и отпускание.

Для получения одинаковой длительности замкнутого состояния контактов

MK установленных в статор переключателя, при вращении магнита от программного вала около МК, изменяют размер Б (см. фиг. 2) между пружинаэкранами надетыми На корпус MK. 40

После установки на каждом MK своего размера Б, обеспечивающего равную длительность замыкания МК, пружины, MK и статор для надежности склеиваю."ся между собой при помощи клея.

За один оборот магнита выдается на переключателе (фиг. 1 и 2) пять импульсов замыкания электрической цепи. При размещении на другой стороне платы такого же ряда ИК с угловым смещением относительно первого ряда и размещением магнита под MK в отверстии статора переключатель выдает удвоенное количество замыканий электрической цепи.

Установка пружины, имеющей внутренний диаметр меньше наружного диаметра корпуса MK дает воэможность закрепить пружину-экран на корпусе МК беэ применения дополнительных деталей крепления, используя возникающий между ними натяг, который регулируется автоматически способностью пружины увеличивать свой внутренний диаметр при приложении к ней раскручивающего усилия, формула изобретения

1. Переключатель на магнитоуправляемых контактах, содержащий статор, на котором расположены магнитоуправляемые контакты, и ротор с расположенным на нем постоянным магнитом, отличающийся тем, что, с целью повышения надежности путем обеспечения одинаковых пауз между замкнутым состоянием каждого магнитоуправляемого контакта, введены экраны, выполненные в виде винтовых цилиндрических пружин иэ ферромагнитного материала с шагом навивки, равным размеру поперечного сечения навиваемого профиля материала, причем указанные экраны по два установлены на магнитоуправляемые контакты с разных сторон.

2. Переключатель по и. 1, о т л ич а ю шийся тем, что экраны установлены с воэможностью перемещения вдоль корпуса магнитоуправляемого контакта, 3. Переключатель по и. 1, о т л ич а ю шийся тем, что экраны выполнены с внутренним диаметром, меньшим диаметра корпуса магнитоуправляемого контакта.

1424067

Составитель С.Хромов

Редактор Е.Копча Техред М.Ходанич Корректор 0 ° Êðàâöoâà

Тирам 746

Заказ 4693/54

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
