Свч-аттенюатор

Свч-аттенюатор

Иллюстрации

Показать все

Реферат



Изобретение относится к области радиоэлектроники. Цель изобретения - уменьшение начального ослабления. Для достижения цели дополнительно введены четыре pin-диода 19, 20, 21 и 22, которые подключены одними электродами к выходам 15, 16, 17 и 18 квадратурных трехдецибельных направленных ответвителей (КТНО) 3 и 4, а другими - к общей шине. СВЧ-аттенюатор имеет два крайних положения: когда pin-диоды 19, 20, 21, 22 открыты сигналом от источника 32, а pin-диоды 13 и 14 закрыты, СВЧ-аттенюатор работает в режиме миним. ослабления, а когда pin-диоды 19, 20, 21 и 22 закрыты, а pin-диоды 13 и 14 открыты и замыкают выходы 15, 16 и 17, 18 соответственно, СВЧ-сигнал отражается от выходов и поступает обратно в КТНО 1, где складывается в такой фазе, что попадает в согласованную нагрузку 27, при этом обеспечивается макс, развязка входа 23 и выхода 24 СВЧ-аттенюатора. Кроме того , при промежуточных состояниях смещения от источника 32 возможно изменение ослабления СВЧ-аттенюатора. 1 ил. с (Л

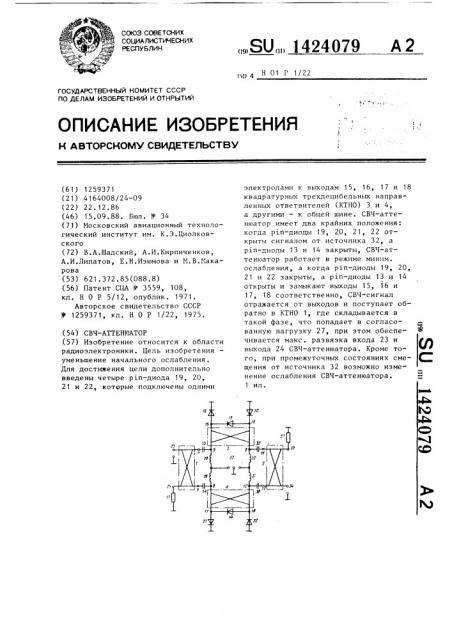

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

< 1> 4 Н 01 Г 1/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1259371 (21) 4164008/24-09 (22) 22.12.86 (46) 15.09.88. Вюл. М- 34 (7,1) Московский авиационный технологический институт им. К.Э.Циолковского (72) В.А.Шадский, А.И.Кирпиченков, А.И.Липатов, Е.Н.Изюмова и М.В.Макарова (53) 621.372.85(088 ° 8) (56) Патент CUlA Ф 3559, 108, кл. Н 0 P 5/12, опублик. 1971.

Авторское свидетельство СССР

У 1259371, кл. Н 0 P 1/22, 1975. (54) СВЧ-ATTEHI0ATOP (57) Изобретение относится к области радиоэлектроники. Цель изобретения уменьшение начального ослабления.

Для достижения цели дополнительно введены четыре pin-диода 19, 20, 21 и 22, которые подключены одними

„„SU„„1424079 А 2 электродами к выходам 15, 16, 17 и 18 квадратурных трехдецибельных направленных ответвителей (КТНО) 3 и 4, а другими — к общей шине. СВЧ-аттенюатор имеет два крайних положения: когда pin-диоды 19, 20, 21, 22 открыты сигналом от источника 32, а

pin-диоды 13 и 14 закрыты, СВЧ-аттенюатор работает в режиме миним. ослабления, а когда pin-диоды 19, 20, 21 и 22 закрыты, а pin-диоды 13 и 14 открыты и замыкают выходы 15, 16 и

17, 18 соответственно, СВЧ-сигнал отражается от выходов и поступает обратно в КТНО 1, где складывается в такой фазе, что попадает в согласованную нагрузку 27, при этом обеспечивается макс. развязка входа 23 и выхода 24 СВЧ-аттенюатора. Кроме того, при промежуточных состояниях смещения от источника 32 возможно изменение ослабления СВЧ-аттенюатора.

1 ил.

1424079

ВНИИПИ Заказ 4693/54 . Тираж 632 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Изобретение относится к рапиоэлектронике и является дополнительным к авт. св. Ф 1259371.

Цель изобретения — уменьшение на5 чального ослабления.

На чертеже изображена принципиальная электрическая схема СВЧ-аттенюатора.

СВЧ-аттенюатор содержит первый 1, второй 2, третий 3 и четвертый 4 квадратурные трехдецибельные направляемые ответвители, Третий 3 и четвертый 4 квадратурные трехдецибельные направленные ответвители первыми входами 5 и 6 соединены соответственно с первым 7 и вторым 8 выходами первого квадратурного трехдецибельного направленного ответвителя 1, а вторыми входами 9 и 10 — соответственно с первым 11 и вторым 12 выходами второго квадратурного трехдецибельного направленного ответвителя 2, первый 13 и второй 14 pin-диоды включены между выходами 15 и 16 третьего 25 квадратурного трехдецибельного направленного ответвителя 3 и выходами

17 и 18 четвертого квадратурного трехдецибельного направленного ответвителя 4 соответственно. Третий 19, четвертый 20, пятый 21 и шестой 22

ðin-диоды подключены одними электродами к выходам 15 — 18, а другими электродами — к общей шине. Вход 23 первого квадратурного трехдецибельного направленного ответвителя 1 явля- ется входом СВЧ-аттенюатора, а выход

24 второго квадратурного трехдецибельного направленного ответвителя 2 является выходом СВЧ-аттенюатора, К выходу 25 первого квадратурного трехдецибельного направленного ответвителя подключены согласованные нагрузки 27. Дроссели 28 — 31 обеспеч °вЂ” вают подачу питания на первый 13, второй 14, третий 19, четвертый 20, 45 пятый 21 и шестой 22 pi»1-диоды от источника 32 управления, Конденсаторы 33 — 36 — раздели50 тельные.

СВЧ-аттенюатор работает следующим образом.

Иа вход 23 поступает СВЧ-сигнал, который делится первым квадратурным трехдецибельным направленным ответвителем 1 поровну и через первые входы 5 и 6 поступает на третий 3 и четвертый 4 квадратурные трехдецибельные направленные ответвители 3 и 4 °

С вторых входов 9 и 10 прошедший сигнал поступает во второй квадратурный трехдецибельный направленный ответвитель 2, где складывается и снимается с выхода 24. СВЧ-аттенюатор имеет два крайних положения: когда третий 19, четвертый 20, пятый 21 и шестой 22 pin-диоды открыты сигналом от источника 32, а первый 13 и второй 14 pin-диоды закрыты, СВЧ-аттенюатор работает в режиме минимального ослабления, когда третий 19, четвертый 20, пятый 21 и шестой 22

pin-диоды закрыты, а первый 13 и второй 14 pin-диоды открыты и замыкают выходы 15, 16 и 17, 18 соответственно, СБЧ-сигнал отражается от выходов 15 — 18 и поступает обратно в первый квадратурный трехдецибельный направленный ответвитель 1, где складывается в такой фазе, что попадает в согласованную нагрузку 27, при этом обеспечивается максимальная развязка входа 23 и выхода 24 СВЧаттенюатора.

Кроме того, при промежуточных состояниях смещения от источника 32 возможно изменение ослабления СВЧ-аттенюатора.

Формула изобретения

СВЧ-аттенюатор по авт ° св.

У 1259371, отличающийся тем, что, с целью уменьшения начального ослабления, в него дополнительно введены третий, четвертый, пятый и шестой pin-диоды, которые подключены одними электродами к выходам третьего и четвертого квадратурных трехдецибельных направленных ответвителей, а другими — к общей шине.
