Устройство для генерации лазерного излучения с перестраиваемой длиной волны

Устройство для генерации лазерного излучения с перестраиваемой длиной волны

Иллюстрации

Показать все

Реферат



Изобретение относится к перестраиваемым лазерам на красителях. Целью изобретения яяпяется расширение диапазона перестройки длины всей видимой и ближней волны на видимую и ближнюю инфракрасную спектральные области с наименьшими затратами, при этом пространственное положение лазерного луча остается неизменным. Кювета , используемая в данном устройстве , позволяет устранить ручную замену кювет и дополнительные необходимые кропотливые юстировки при сканировании . В устройстве для генерации лазерных импульсов кювета вьтолнена из нескольких камер, расположенных последовательно друг за другом, причем камеры, обращенные ко всей стороне возбуждающего излучения закрыты общей плоскостной накладкой. Изобретение может быть применено п оптике и спектроскопии на лазерах, работающих на основе красителей. 3 ил. с (Л

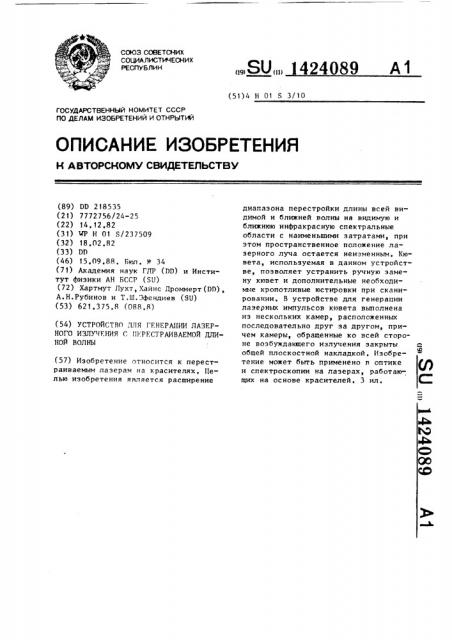

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИН (51)4 Н 01 S 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (89) DD 218535 (21) 7772756/24-25 (22) 14.12,82 (31) WP Н 01 S/237509 (32) 18.02.82 (33) DD (46) 15,09,88. Бюл. М 34 (71) Академия наук ГЛР (DD) и Институт физики АН БССР (SU) (72) Хартмут Лухт, Хайнс Лроммерт(00), А.Н.Рубинов и Т.Ш.Эфендиев (SU) (53) 621.375 8 (088 ° 8) (54) УСТРОЙСТВО ЛЛЯ ГЕНЕРАЦИИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ С ПЕРЕСТРАИВАЕМОЙ ДЛИной волны (57) Изобретение относится к перестраиваемым лазерам на красителях. Целью изобретения является расширение

Л0„„424089 А1 диапазона перестройки длины всей видимой и ближней волны на видимую и ближнюю инфракрасную спектральные области с наименьшими затратами, при этом пространственное положение лазерного луча остается неизменным. Кювета, используемая в данном устройстве, позволяет устранить ручную замену кювет и дополнительные необходимые кропотливые юстировки при сканировании. В устройстве для генерации лазерных импульсов кювета выполнена из нескольких камер, расположенных последовательно друг за другом, причем камеры, обращенные ко всей стороне возбуждающего излучения закрыты с общей плоскостной накладкой. Изобрел тение может быть применено в оптике и спектроскопии на лазерах, работающих на основе красителей. 3 ил. C

1424089

Изобретение относится к лазерам на основе красителей, которые используются в оптике и спектроскопии.

Известен перестраиваемый лазер на красителях с распределенной обратной связью.

Однако в таком лазере при перестройке в широком диапазоне длин волн требуется большое количество красите- 1п лей.

Известно устройство для генерации лазерного излучения с перестраиваемой длиной волны, содержащее источник возбуждения, за которым последователь-5 но установлены оптически связанные цилиндрическая линза и делитель пучка, а также отклоняющие зеркала, которые установлены симметрично относительно делителя пучка и кюветы с активной лазерной средой с распределенной обратной связью (см. заявку ФРГ

2900728, кл. Н 01 S 3/094, 1979). 1аэер можно перестраивать при помощи изменения расстояния между кюветой и делителем пучка или при помощи изменения расстояния отклоняющих зеркал, Однако механическое изготовление

4 такой установки очень сложно ° Кроме того, поскольку сп ктральный диапазон отдельных красителей составляет менее 50 нм, то дпя сканирования всей области нужно много красителей. Во время сканирования лазера на краситео лях следует эти красители менять. 5 To осуществляют уутем замены кюветы, - ичем после замены кюветы каждый раз

1еобходима кропотливая юстировка.

Цель изобретения — расширение области перестройки длины волны на ви- 40 димую и ближнюю инфракрасную области спектра с наименьшими затратами, при этом пространственное положение генерируемого лазерного луча остается неизме .ным.

Поставленная цель достигается тем, что в устройстве для генерации лазерного излучения с перестраиваемой длиной волны, содержащем источник возбуждения, за которым последовательно установлены оптически связанйые цилиндрическая линза и делитель пучка, а также отклоняющие зеркала, которые установлены симметрично,относительно делителя пучка и кюветы активной лазерной средой с распределенной обратной связью, кювета выполнена из последовательно расположенных вплотную друг к другу камер с активнои лазерной средой, образованных плоскопараллельными пластинами, при этом камеры со стороны излучения накачки закрыты накладкой в виде пластины или равнобедренной призмы, боковая поверхность кюветы, являющаяся выходом лазерного излучения, установлена под прямым углом к поверхности накладки, а другая боковая поверки сть образует с ней о угол не менее 5, плоскопараллельные пластины связаны с накладкой оптическим контактом, и кювета соединена с приводом перемещения в плоскости основания накладки.

На фиг. 1 показано схематическое изображение устройства для генерации лазерного излучения с перестраиваемой длиной волны, на фиг.2 — кювета, продольное сечение, на фиг.3 — сечения кюветы, вид сбоку, Лазерный луч, например, от азотного лазера (фиг.1), направляется через цилиндрическую линзу 1, делитель

2 луча, поворотные зеркала 3 и 4 на кювету 5, в результате на активный лазерный краситель возбуждаемое излучение попадает в кювету снизу, и воздушные пузырьки в кювете не попадают под лазерный луч. В красителе на верхнем основании пересекаются обе фокальные линии части п грай, и возникает лазерное излучение нас;"роенной дпины волны. Если спектральная область одного красителя исчерп".íà, то посредством перемещения кюветы 5 в направлении Z может быть использован другой краситель, Кювета 5 (фиг,2) состоит иэ основной части 6 в виде вытянутого прямоугольного параллелепипеда, в котором расположеHh1 камеры 7, которые заполняются раэличнымн красителями. Объемы 8 дают возможность заполнять каиры красителями и закрываются пробками 9. В камерах 7 проводится образование лазерного излучения. Камеры 7 закрываются при подготовке плоскопараллельными пластинами 10 (фиг.3) и общей накладкой, которая изображена как призма ii. Основание накладки, которое закрывает камеры 7, является плоским. Одна боковая поверхность образует с накладкой прямой угол, а другая — угол, отличный от прямого на 12 . Призма 11, боковые пластины

10 и пластины 1? имеют при этом nr

3 14240 тический контакт. В указанном на фиг.3 направлении выхода излучения достигается наилучшее отношение сигнала к шуму и не имеется зависимости направ5 ления распространения излучения от генерируемой длины волны.

Формула и э обре т е н и я

Устройство для генерации лазерного излучения с перестраиваемой длиной волны, содержащее источник возбуждения, эа которым последовательно установлены оптически связанные цилиндрическая линза и делитель пучка, а также отклоняющие зеркала, которые установлены симметрично относительно делителя пучка, и кюветы с активной паэерной средой с распределенной об89

4 ратной связью, о т л и ч à ю щ е е с я тем, что кювета выполнена из последовательно расположенных вплотную одна к другой камер с активной лазерной средой, образованных плоскопараллельными пластинами, при этом камеры со -.тороны источника возбуждения закр., ты накладкой в виде пластины или равнобедренной призмы, боковая пов рхность кюветы, являющаяся вьг;одом лазерного излучения, установл .на под прямым углом к поверхности накладки, а другая боковая поверхность образует с ней угол не менее 5 плоскопараллельные пластины связаны с накладкой оптическим контактом и кювета соединена с приводом перемещения в плоскости основания накладки.

1424089 фиР.Z
