Класс 42!с, 28 № 342450

СССР

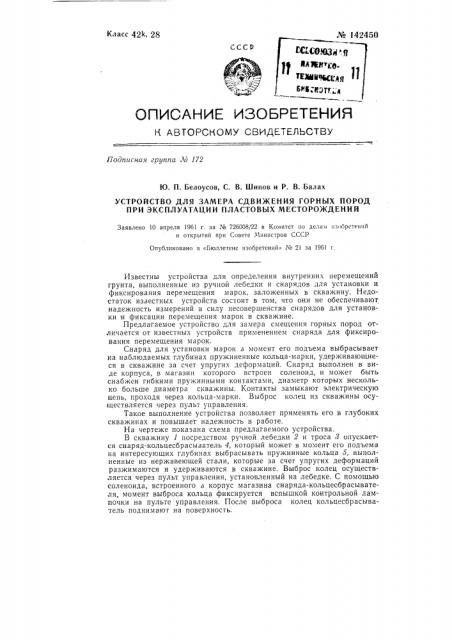

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г1одпигная группа Л 172

Ю. П. Белоусов, С. В. Шипов и Р. В. Балах

УСТРОЙСТВО ДЛЯ ЗАМЕРА СДВИЖЕНИЯ ГОРНЫХ ПОРОД

ПРИ ЭКСПЛУАТАЦИИ ПЛАСТОВЫХ МЕСТОРОЖДЕНИЙ

Заявлено 10 апреля 1961 г. за № 726008/22 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 2! за 196! г.

Известны устройства для определения внутренних перемещений грунта, выполненные из ручной лебедки и снарядов для установки и фиксирования перемещения марок, заложенных в скважину. Недостаток известных устройств состоит в том, что они не обеспечивают надежность измерений в силу несовершенства снарядов для установки и фиксации перемещения марок в скважине.

Предлагаемое устройство для замера смещения горных пород отличается от известных устройств применением снаряда для фиксирования перемещения марок.

Снаряд для установки марок а момент его подъема выбрасывает на наблюдаемых глубинах пружиненные кольца-марки, удерживающиеся в скважине за счет упругих деформаций. Снаряд выполнен в виде корпуса, в магазин которого встроен соленоид, и может быть снабжен гибкими пружинными контактами, диаметр которых несколько больше диаметра скважины. Контакты замыкают электрическую цепь, проходя через кольца-марки. Выброс колец из скважины осуществляется через пульт управления.

Такое выполнение устройства позволяет применять его в глубоких скважинах и повышает надежность в работе.

На чертеже показана схема предлагаемого устройства.

В скважину 1 посредством ручной лебедки 2 и троса 8 опускается снаряд-кольцесбрасыватель 4, который может в момент его подъема на интересующих глубинах выбрасывать пружинные кольца 5, выпалненные из нержавеющей стали, которые за счет упругих деформаций разжимаются и удерживаются в скважине. Выброс колец осуществляется через пульт управления, установленный на лебедке. С помощью соленоида, встроенного в корпус магазина снаряда-кольцесбрасывателя, момент выброса кольца фиксируется вспышкой контрольной лампочки на пульте управления. После выброса колец кольцесбрасыва тель поднимают на поверхность.
