Машина для испытания на износ подвижных шлицевых и винтовых пар перфораторов

Машина для испытания на износ подвижных шлицевых и винтовых пар перфораторов

Иллюстрации

Показать все

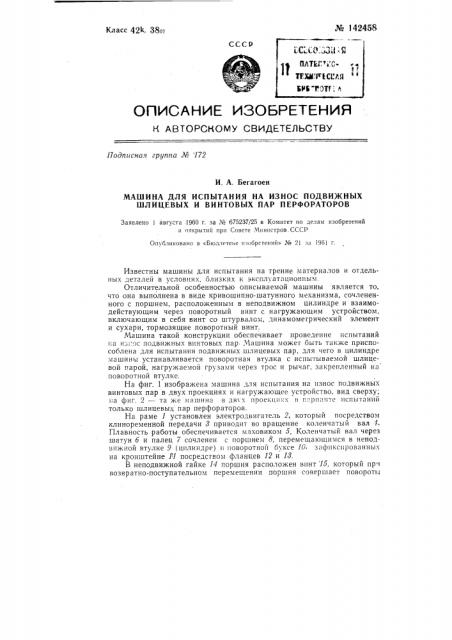

Реферат



№ 142458

Класс 42К 38в

СССР

ОГзиСАниЕ иЗОБРетениЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 172

И. А. Бегагоен

МАШИНА ДЛЯ ИСПЫТАНИЯ НА ИЗНОС ПОДВИЖНЫХ

ШЛИЦЕВЫХ И ВИНТОВЫХ ПАР ПЕРФОРАТОРОВ

Заявлено 1 августа 1960 г. за ¹ 675237/25 в Комитет по делам изобретений н открытий при Совете Министров. СССР

Опубликовано в «Бюллетене изобретений» ¹ 21 за 196! г.

Известны машины для испытания на трение материалов и отдельHhIx деталей в условиях, близких к эксплуатационным.

Отличительной особенностью описываемой машины является то, что она выполнена в виде кривошипно-шатунного механизма, сочлененного с поршнем, расположенным в неподвижном цилиндре и взаимодействующим через поворотный винт с нагружающим устройством, включающим в себя винт со штурвалом, динамометрический элемент и сухари, тормозящие поворотный винт.

Машина такой конструкции обеспечивает проведение испытаний па и;"ос подвижных винтовых пар. Машина может быть также приспособлена для испытания подвижных шлицевых пар, для чего в цилиндре машины устанавливается поворотная втулка с испытываемой шлицевой парой, нагружаемой грузами через трос и рычаг, закрепленный на повопотной втулке.

На фиг. 1 изображена машина для испытания на износ подвижных винтовых пар в двух проекциях и нагружающее устройство, вид сверху;

»а фиг. 2 — та же машина в двух проекци:i н в:".pпанте испытаний только шлицевых пар перфораторов.

На раме 1 установлен электродвигатель 2, который посредством клиноременной передачи 8 приводит во вращение коленчатый вал 1.

Плавность работы обеспечивается маховиком 5. Коленчатый вал через шатун 6 и палец 7 сочленен с поршнем 8, перемещающимся в неподвижной втулке 9 (цилиндре) и поворотной буксе 10. зафиксированных на кронштейне 1 1 посредством фланцев 12 и И.

В неподвижной гайке 14 поршня расположен винт 15, который прч возвратно-поступательном перемещении поршня совершает повороты

4 № 142458

Составитель М. А. Хесин

Объем 0,35 изд. л

Цена 4 коп.

Формат бум. 70)(108 !i6

Тираж 910

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2t6, 1тодп. к печ. 15.1-62

Бак. 13068

Типография ЦБТИ Комитета по делам изооретевий и открытий при Совете Министров СССР, Москва, Петровка, 14.

Редактор А. И. Дышельман Техред А. А. Кудрявицкая Корректор В. И. Андрианова
