Дозатор кормовых добавок

Дозатор кормовых добавок

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и позволит повысить точность дозирования путем обеспечения равномерности заполнения выгрузного устройства. Дозатор кормовых добавок содержит емкость в виде установленного на днище 13 кожула 2 с загрузной горловнной 3 и выгрузиым окном 14 в днище 13. Кожух 2 емкости выполнен в виде набора коаксиально расположенных колец, внутреннее Г и внешнее 8 кольца у :тановлены с воз можностью вращения. Внешнее кольцо 8 соединено с днищем 13 емкости. Выгрузное устройство 4 расположено у днища 13 и выполнено в виде шнека |7 противоположной навивки. Шнек 17 имеет защитный кожух 18 с заборными окнами 19. Заборные окна 19 выполнены со стороны, встречной направлению вращения дннща 13. При работе дозатора вращающий момент от привода передается на нижний опорный каток 16 приводной пары и через зубчатую передачу 22 - на вал 20 шнека 17 и верхний опорный каток 12. Нижний каток 16 передает вращение на направляющую 15 днищу 13 внешнего кольца 8, а верхний каток 12 - на направляющую II внутреннего кольца 7. Дозируемый материал виутри кожуха 2 приобретает сложное вращательное движение н поступает в зону выгрузного устройства 4. 1 з. п. ф-лы, 3 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК! др 4 А 01 К 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4197949 30-15 (22) 24.02.87 (46) 23.09.88. Бюл. № 35 (7l ) Центральный научно-исследовательский и проектно-технологический институт механизации и электрификации животноводства Южной зоны СССР (72) В. В. Лиходед; В, В. Шацкий и В. П. Лакушев (53) 636.084 (088.8) (56) Авторское свидетельство СССР № 1054254, кл. В 65 G 65/48, 1982.

Авторское свидетельство СССР № 406519, кл. А 01 К 5/00, 1972. (54) ДОЗАТОР КОРМОВЫХ ДОБАВОК (57) Изобретение относится к сельскому хозяйству и позволит повысить точность дозирования путем обеспечения равномерности заполнения выгрузного устройства.

Дозатор кормовых добавок содержит емкость в виде установленного на днище 13 кожуха 2 с эагруэной горловиной 3 и выгруз вым окном 14 в днище 13. Кожух 2 емкости выполнен в виде набора коак-. сиально расположенных колец, внутреннее 7 и внешнее 8 кольца установлены с воз можностью вращения. Внешнее кольцо 8 соединено с днищем 13 емкости. Выгрузное устройство 4 расположено у днища 13 и выполнено в виде шнека 17 противоположной навивки. Шнек 17 имеет защитный кожух 18 с заборными окнами 19. 3аборные окна 19 выполнены со стороны, встречной направлению вращения днища 13.

При работе дозатора вращающий момент от привода передается на нижний опорный каток 16 приводной пары и через зубчатую передачу 22 — на вал 20 шнека 17 ч верхний опорный каток 12. Нижний каток 16 передает вращение на направляющую 15 днищу 13 внешнего кольца 8, а верхний каток 12 — на направляющую 11 внутреннего кольца 7. Дозируемый материал внутри кожуха 2 приобретает сложное вращательное движение и поступает в зону выгрузного устройства 4. 1 з. п. ф-лы, 3 ил.

1424779!

1-и)бретение относится к обпасти сельск«о хозяйства, в частности к устройствам »»)<»<г<и!)овация кормов>лх добавок.

I Ic.» изобретения - поиып ение точи<и-гн дозирования ну>ем обеспечения рагном< !)«осз>< заполнения выгрузного vcTройства.

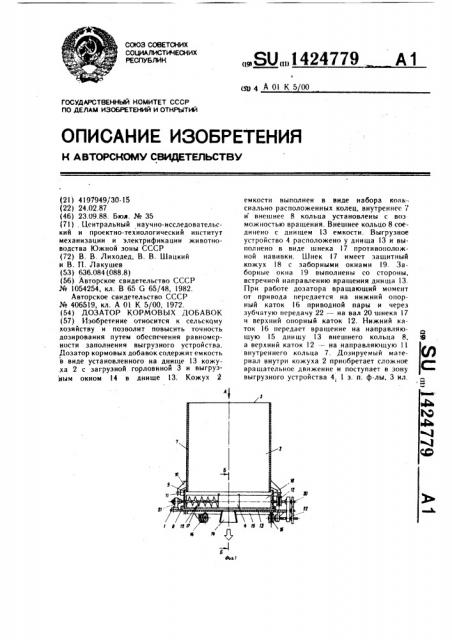

tl;» фиг. I изображен дозатор кормовых <()6);<>«)><, поперечный разрез; на фиг. 2— вп» Л на фиг. I; на фиг. 3 — разрез

Ii Ь на фнг. I.

Дозатор кормовых добавок содержит неподвижное основание 1, связанное с кожухом 2, имеющим загрузочную горловину 3 и выгрузное устройство 4.

На неподвижном основании I установлены опорные пары 5 катков, одна из которых — приводная пара 6. Оси валов каждой опорной пары 5 катко» параллельны и расположены в горизонтальной плоскости. Кожух 2 выполнен в виде набора коаксиально расположенных колец, внутреннее 7 и внешнее 8 из которых установлены с возможностью вращения. Внутри одного из средних колец жестко закреплено выгрузное устройство 4, а само среднее кольцо 9 закреплено на неподвижном основании I.

На внешней стороне внутреннего кольца 7 в нижней его части посредством кронштейнов 10 закреплена направляющая I1, при помощи которой оно опирается на верхние опорные катки 12. Внешнее кольцо 8 связано с днищем 13, имеющим выгрузное окно 14. К днищу 13 снизу прикреплена направляющая 15, посредсгвом которой внешнее кольцо 8 перекат>лвается»o нижним опорным каткам 16.

Выг!грузное устройство 4 выполнено в виде распо.поженного у днища 13 горизонтального шнека с противоположной навивкой 17, заклк)ченного в защитный кожух 18 с заборными окнами 19, выполненными со стороны, встречной направлению вращения днища.

Вал 20 шнека 17 пропущен через отверстия в стенке среднего кольца 9 и onul) )ewe» на два подшипника 2! качения, установленные на основании I. Винтовая поверхность шнека 17 выполнена прерывистой над выгрузным окном 14 и имеет пр,<вук) и левую навивки.

l3 приводной опорной паре 6 катков нижний опорный каток 16 связан поср< детном зубчатой передачи 22 с верхним катком 12, насаженным на вал 20.

Дозатор работает следующим образом., 1о<ируемый материал через загрузочную гор.з<)«ину 3 засыпают в кожух 2. Под д< йстиием сил гравитации материал посту «;и т и нижнюю часть кожуха 2 на врап<а )пцчси днище 13 и располагается по его и.. < скосT><, заполняя при этом объем нь<грiзпого устройства 4. ! I рп работе дозатора вра шах) щн и момен () l , закрепленного на нсподвпж>н)м

)сн<)нанни l, передается на нижний опор5 .10

55 ный каток 16 приводной пары 6 и через зубчатук) передачу 22 - на валу 20 шнека

17 выгрузно<о устройства 4, установленного внуз ри среднего кольца 9 и верхний оиорнь<й каток 2, насаженный на этот вал.

Вал 20 шнека 17 пропущен через отверстия в стенке среднего кольца 9 и опирается на два подшипника 21 качения, установленные на основании I.

Нижний опорный каток 16 передает вращающий момент на направляющую 15, прикрепленную к днищу 13 внешнего кольца 8 и приводит это кольцо во вращательное движение вокруг собственной оси, а верхний опорный каток 12 при этом передает вра<цающий момент на направляющую 11, закрепленную посредством кронштейнов 10 на внешней стороне внутреннего кольца 7 в нижней его части, и приводит его во вращательное движение.

После включения привода шнек 17 получает вращательное движение вокруг собственной оси и одновременно приводятся в поступательное круговое движение в горизонтальной плоскости, вокруг вертикальной оси внутреннее 7 и внешнее 8 цилиндрические кольца кожуха 2 с днищем 13.

При этом дозируемый материал, находящийся внутри кожуха 2, приобретает сложное вращательное движение. Материал, находящийся в верхнем 7, среднем 9 и нижнем 8 кольцах, благодаря наличию сил трения о стенки кожуха 2 и внутреннего сцепления между частицами материала вовлекается в направленное вращательное круговое движение на выгрузное устройство

4 и через заборные окна 19 защитного кожуха 18 поступает в зону работы шнека 17, где этот материал захватывается

его витками, имеющими правую и левую навивку, и от стенок среднего кольца 9 активно перемещается по плоскости вра; щающегося днища 13 к месту разрыва шнека и самотеком, через выгрузное окно 14, поступает в линии выдачи.

Подача дозатора изменяется путем плавного изменения частоты вращения колец и шнека. Г1ри вращении шнека и поступлении на него дозируемого материала за счет вращения днища в его межвитковом пространстве с помощью защитного кожуха формируется сплошной винтовой валок равномерной плотности.

Выполнение кожуха 2 из коаксиально закрепленных цилиндрических колец при вращении верхнего и нижнего и:< них обеспечивает равномерное псремс«lf >«<å дозируемого материала сверху вниз в зону работы вь<грузного устроиства.

Применением в ения »ниша, обеспечив;нзся возможно Tb снима гь с п.<иск<)сти днпп>а пире»ел «<<H слой дозирусмого материала, ранп<лй высоте .зi 424779

Формула изобретения

Фиа 2 щитного кожуха, бо.чее равномерно заполнить им выгрузное устройство и поддерживать посчояннук> плотность в зоне его работы за счет расположения заборных окон навстречу вращения днища.

Кроме того, применение в предлагаемой конструкции дозатора предложенной кинематики привода позволяет плавно регуЛировать подачу при повышении точности дозирования.

I. Дозатор кормовых добавок, содержащий емкость в виде установленного на днище кожуха с загрузочной горловиной и размещенным внутри последнего выгрузным устройством, выгрузное окно, выполненное в днище, отличаюшиас» тем, что, с цельк1 повышения точности лози рова ния путем обеспечения равномерности заполнения вы5 грузного устройства, кожух емкости выпочнен в виде набора коаксиально расположенных колец внутреннее и внешнее из которых установлены с возможностью вращения, а внешнее кольцо соединено с днищем емкости. при этом выгрузное устройство расположено у ее днища и выполнено в виде шнека противоположной навивки, имеюгцего защитный кожух с заборными окнами.

2. Дозатор по п. 1, orëè÷àþùèéoä тем, что заборные окна выполнены в защитном кожухе со стороны, встречной направлению вращения днища.

1424779

Редактор F. Папа

Заказ 4704/2

Составитель H. Лазарева

Техред И. Всрес Корректор С. Черни

Тираж 5l9 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

l3035, Москва, Ж вЂ” 35. Раушская наб., д. 4/5

Производственно.полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
