Способ сборки роторов турбин

Способ сборки роторов турбин

Иллюстрации

Показать все

Реферат



Изобретение относится к области механосборочного производства, а именно к способам сборки роторов турбин. Цель изобретения - повышение эксплуатационной надежности полученных изделий. Для этого диск нагревают до температуры насадки на вал и насаживают на оправку, изготовленную из материала с коэффициентом теплового расширения, близким к нулю. Диаметр оправки больше посадочного диаметра вала и определяется из условия, что рас-, тяжение насаженного на оправку диска по внешнему диаметру равно или незначительно превышает растяжение в рабочем состоянии . Насаженный на оправку диск охлаждают и облопачивают, после чего его вместе с оправкой нагревают до температуры первоначального нагрева, оправку удаляют, а диск насаживают на вал. Такая последовательность осуществления способа позволяет повысить эксплуатационную надежность роторов. 8

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК. Я0„,1425021 дц 4 В 23 P 11 02

l Р"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

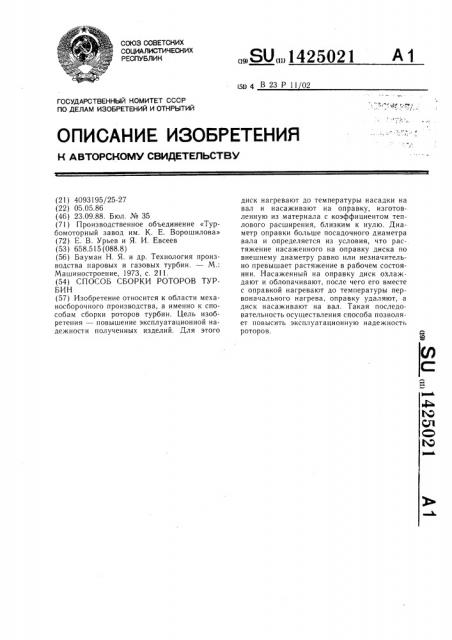

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 4093195/25-27 (22) 05.05.86 (46) 23.09.88. Бюл. № 35 (71) Производственное объединение «Турбомоторный завод им. К. Е. Ворошилова» (72) Е. В. Урьев и Я. И. Евсеев (53) 658.515 (088.8) (56) Бауман Н. Я. и др. Технология производства паровых и газовых турбин. — М.:

Машиностроение, 1973, с. 2! 1. (54) СПОСОБ СБОРКИ РОТОРОВ ТУРБИН (57) Изобретение относится к области механосборочного производства, а именно к способам сборки роторов турбин. Цель изобретения — повышение эксплуатационной надежности полученных изделий. Для этого диск нагревают до температуры насадки на вал и насаживают на оправку, изготовленную из материала с коэффициентом теплового расширения, близким к нулю. Диаметр оправки больше посадочного диаметра вала и определяется из условия, что рас-. тяжение насаженного на оправку диска по внешнему диаметру равно или незначительно превышает растяжение в рабочем состоянии. Насаженный на оправку диск охлаждают и облопачивают, после чего его вместе с оправкой нагревают до температуры первоначального нагрева, оправку удаляют, а диск насаживают на вал. Такая последовательность осуществления способа позволяет повысить эксплуатационную надежность роторов.
