Устройство для разборки узлов автомобиля

Устройство для разборки узлов автомобиля

Иллюстрации

Показать все

Реферат



Изобретение относится к автомобилестроению н может использоваться для разборки уз;1ов автомобиля при выполнении ремонтных работ. Цель изобретения - снижение трудоемкости разборки шарнира ведущего моста автомоби:1Я. Устройство для разборки узлов автомобиля содержит основание 1, на которо.м установлен корпус 2 механизма зажима, имеющего силовой привод с системой рычагов и связанную с ними зажимную губку 5 с рычагом. На основании 1 подвижно установ. 1ен двуплечий рычаг 7, одним концом соединенный с расположенны.ми в корпусе 2 толкателями 8, а другим концом -иарнирно соединенный со штоком силового цилиндра 9. На верхней плоскости корпуса 2 закреплен :ioTOK 10. 5 n. i. о СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (дц 4 В 23 Р 19 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3991995/25-08 (22) 01. 10.85 (46) 23.09.88. Бюл. № 35 (71) Горьковский автомобильный завод (72) А. С. Обломов и Н. Ф. Зотов (53) 621.759 (088.8) (56) Авторское свидетельство СССР № 1303361, кл. В 23 P 19/06, 1985.

Горошкин А. К. Приспособление для металлорежущих станков: Справочник.

М.: Машиностроение, 1971, с. 248.

Новиков М. П. Основы конструирования сборочных приспособлений. — М.: Машгиз, 1953, с. !82, фиг. 206.

Новиков М. Г1. Основы технологии сборки машин и механизмов. — М.: Машиностроение, 1980, с. 60 — 62, рис. 42.

Под цеколдин М. И. и др, Ремонт

V-образных автомобильных карбюраторных двигателей. — М,; Транспорт.: 1968, с. 5, рис. 1.

„„SU„„142 22 i li (54) УСТРОЙСТВО ДЛЯ РАЗБОРКИ

УЗЛОВ АВТОМОБИЛЯ (57) Изобретение относится к автомобилестроению и может использоваться для разборки узлов автомобиля при выполнении ремонтных работ. Цель изобретения — снижение трудоемкости разборки шарнира ведущего моста автомобиля. Устройство для разборки узлов автомобиля содержит основание 1, на котором установлен корпус 2 механизма зажима, имеющего силовой привод с системой рычагов и связанную с ними зажимную губку 5 с рычагом.

На основании 1 подвижно установлен двуплечий рычаг 7, одним концом соединенный с расположенными в корпусе 2 толкателями 8, а другим концом царнирно соединенный со штоком силового цилиндра 9.

На верхней плоскости корпуса 2 закреплен лоток 10. 5 ил.

1425022 зажимной губки 5 от силового цилиндра 3 таким образом, чтобы торцевые плоскости и шарнира расположились над толкателями 8.

После этого включается силовой цилиндр 9 и через двуплечий рычаг 7 перемещает толкатели 8, которые, упираясь в торцевые плоскости шарнира, отделяют одну часть о от другой, при этом освобожденные из шарнира тела качения выпадают в лоток 10.

После этого устройство возвращается

10 в исходное положение, а закрепленная а часть шарнира освобождается.

Формула изобретения

Изобретение относится к автомобиле строению и может использоваться для раз борки узлов автомобиля lip H вы пол нени ремонтных работ.

Цель изобретения — снижение трудое кости операции разборки шарнира автомо бриля.

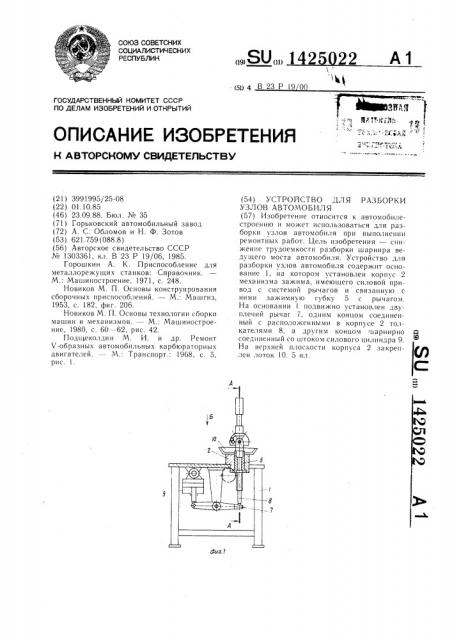

На фиг. 1 — изображено устройств для разборки узлов автомобиля, общий вид на фиг. 2 — механизм закрепления раз ,бираемого шарнира; на фиг. 3 — сече ,ние А — А на фиг. 1; на фиг. 4 — вид Б н фиг. 1; на фиг. 5 — вид В на фиг. 2. (Устройство для разборки узлов автомо,биля содержит основание 1, на котором установлен механизм крепления разбираемого изделия, состоящий из корпуса 2 и установленного на основании 1 силового цилиндра 3, шток которого через систему рычагов 4 соединен с губкой 5, закрепленной на рычаге б. На основании 1 подвижно установлен двуплечий рычаг 7, одним концом соединенный с расположенными в корпусе 2 толкателями 8, а другим концом шарнирно соединенный со штоком .илового цилиндра 9. На верхней плоскости корпуса 2 закреплен лоток 1О.

Устройство работает следующим образом.

Подлежащее разборке изделие закрепляется в механизме крепления посредством

Устройство для разборки узлов автомобиля, например шарниров ведущих мостов автомобилей, содержащее основание, на котором установлены механизм крепления. разбираемого изделия и лоток для снимаемых с изделия деталей, отличающееся тем, что, с целью снижения трудоемкости, устройство снабжено закрепленными на основании силовым приводом, кронштейном и подвижными, жестко связанными между собой толкателями, которые посредством подвижно установленного на кронштейне двуплечего рычага связаны с силовым приводом.

1425022

1 2

Bud З

Составитель А. Коротков

Редактор С. Пекарь Техред И. Верес Корректор О. Кравпова

3a к аз 4 722/1 4 Тираж 922 Поди ясное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
