Реферат



Изобретение относится к станкостроению и может быть использовано в транспортных системах гибких линий. Цель изобретения - упрощение конструкции систем автоматического адресования - обеспечивается возможностью опознания спутника 2 на позициях 9 подач спутников в соответствующие станки 3-6 по наличию или отсутствию на обращенной к считывателям 10 грани адресной метки, а также возможности переадресования спутников 2 путем их поворота например на 180° загрузочными устройствами 7 станков 3-6. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5И 4 В 23 41 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

11 9

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4044224/25-08 (22) 28.03.86 (46) 23.09.88. Бюл. № 35 (72) А. А. Давыдов (53) 621.9-114 (088.8) (56) Авторское свидетельство СССР № 956242, кл. В 23 Q 4411//0022, 1981.

„„SU„„1425048 А i (54) СПОСОБ ABTOMATH×ÅÑÊOÃÎ АДРЕСОВАНИЯ СПУТНИКОВ (57) Изобретение относится к станкостроению и может быть использовано в транспортных системах гибких линий. Цель изобретения — упрощение конструкции систем автоматического адресования — обеспечивается возможностью опознания спутника 2 на позициях 9 подач спутников в соответствующие станки 3 — 6 по наличию или отсутствию на обращенной к считывателям 10 грани адресной метки, а также возможности переадресования спутников 2 путем «х поворота например на 180 загрузочными устройствами 7 станков 3 — 6. 2 ил.

1425048

Изобретение относится к станкостроению и может быть использовано в транспортных системах гибких линий.

Цель изобретения — упрощение конструкции системы автоматического адресования— обеспечивается возможностью опознания спутника по наличию или отсутствию на обращенной к считывателю грани адресной метки, а также возможностью переадресования спутников путем поворота к считыватслю соответствующей грани спутника.

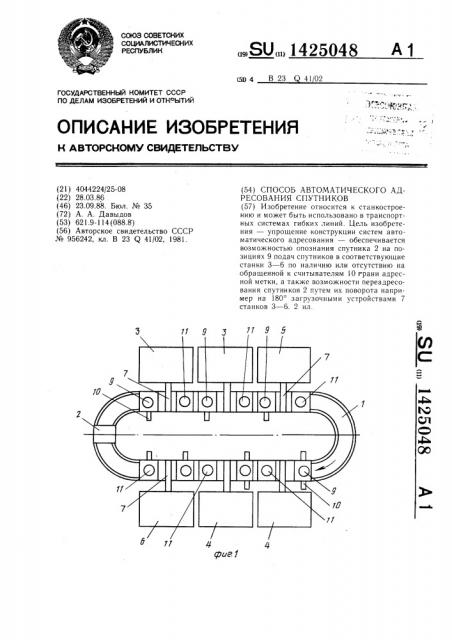

На фиг. 1 изображена схема автоматической переналаживаемой линии, реализующая предлагаемый способ, вид сверху; на фиг. 2— многоместный спутник с адресной меткой.

Перепала живаемая автоматическая линия содержит расположенные вдоль транспортной системы 1 с многоместными спутниками 2 две группы параллельно работаюгцпх (вьп1олняющHp одну операцию на деталях одного наименования) станков 3 и 4.

В линии также установлены по одному станку 5 и 6, выполняющих последовательно две другие операции.

Каждый станок имеет свое загрузочное устройство 7 для перемещения многоместных спутников 2 с транспортной системы на приемную позицию.

Спутники 2 имеют адресную метку 8, выполненнук), например, в виде паза, расположенног0 на определенном расстоянии от ее

Topll, на боковой поверхности. На транспортной системе 1 на позициях 9 подачи многоместных спутников 2 с транспортной системы 1 на приемную позицию станка расположены считыватели 10.

Указанный способ реализуется в автоматической линии следующим образом.

Многоместные спутники 2 по транспортной системе 1 перемещаются от станка к станку. На каждой позиции 9 подачи на станки они опознаются считывателями 10 и те спутники 2, которые находятся на позициях 9 подачи с обращенными к считывателям 10 гранями с адресными метками, опознаются считывателями 10 и по их команде загрузочные устройства 7 осуществляют перемещение спутников 2 на приемные позиции станков. После обработки всех деталей, 5

40 находящихся на спутниках 2, последние перемещаются загрузочными устройствами 7 на позиции 11, причем во время перемещения осуществляя поворот спутников на 180 .

Таким образом, повернутые на 180 спутники 2, попадая на позиции 9 подачи вторых станков каждой пары параллельно работающих станков, уже не опознаются считывателями 10 этих позиций 9 и беспрепятственно перемещаются далее по транспортной системе I. Спутники 2 с деталями, не обработанными на первых станках каждой группы и перемещенные транспортной системой 1, минуя эти станки, опознаются считывателями 10 и загрузочные устройства 7 вторых станков подают такие спутники на приемные позиции станков для обработки.

Так после обработки деталей на станках

3 спутники 2 .- деталями перемещаются на станки 5 — 6, где адресование спутников осуществляется аналогичным образом. Причем, поскольку станки 5 и 6 обрабатывают все детали со всех спутников 2, проходящих мимо них, то у последующих за ними групп станков 3 и 4 на позициях подачи считыватели установлены на противоположных сторонах.

Формула изобретения
