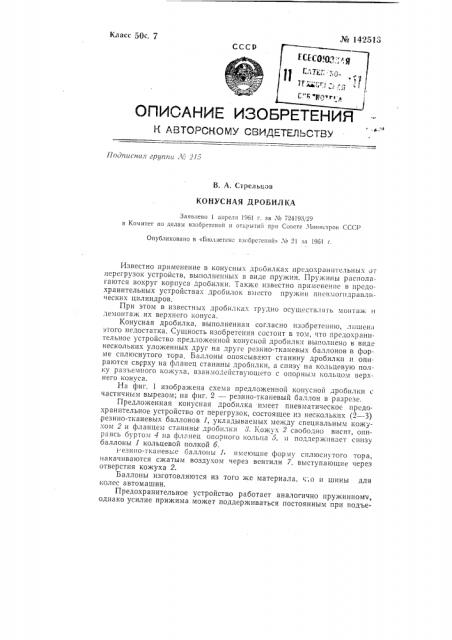

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группи Л 215
В. А. Стрельцов
КОНУСНАЯ ДРОБИЛКА
Заявлено 1 апреля 1961 г. за № 724193, 29 в Комитет по делам изооретений и открытий прп Совете 11иниетрон СССР
Опубликовано в «Бюллетене изобретений» ¹ 91 за 1961 г.
Известно применение в конусных дробилках предохранительных от перегрузок устройств, выполненных в виде пружин. Пружины располагаются вокруг корпуса дробилки. Также известно применение в предохранительных устройствах дробилок вместо пружин пневмогидравлических цилиндров.
При этом в известных дробилках трудно осуществлять монтаж и демонтаж их верхнего конуса.
Конусная дробилка, выполненная согласно изобретению, лишена этого недостатка. Сущность изобретения состоит в том, что предохранительное устройство предложенной конусной дробилки выполнено в виде нескольких уложенных друг на друге резино-тканевых баллонов в форме сплюснутого тора. Баллоны опоясывают станину дробилки и опираются сверху на фланец станины дробилки, а снизу на кольцевую полку разъемного кож чха, Взаимодейств 1 ющего с опо1зным кольцом Верхнего конуса.
На фиг. 1 изображена схема предложенной конусной дробилки с частичным вырезом; на фиг. 2 — резино-тканевый баллон в разрезе.
Предложенная конусная дробилка имеет пневматическос предохранительное устройство от перегрузок, состоящее из нескольких (2 — 3) ,резино-тканевых баллонов 1, укладываемых между специальным кожухом 2 и фланцем станины. дробилки 8. Кожух 2 свободно висит, опираясь буртом 4 на фланец опорного кольца 5, и поддерживает снизу баллоны 1 кольцевой полкой б.
1-езино-тканевые баллоны 1. имеющие форму сплюснутого тора, накачиваются сжатым воздухом через вентили 7, выступающие через отверстия кожуха 2.
Баллоны изготовляются из того же материала, ч,о и шины для колес автомашин.
Предохранительное устройство работает аналогично пружинном, однако усилие прижима может поддерживаться постоянным при подъе№ 142513
Предмет изобретен и я
Конусная дробилка, снабженная пневматическим предохранительным устройством от перегрузок, отл и ч а ющ а я с я тем, что, с цельо улучшения условий монтажа и демонтажа верхнего конуса дробилки, предохранительное устройство выполнено в виде нескольких уложенных один на другой наполненных сжатым воздухом резино-тканевых баллонов, опоясываюших станину дробилки и опирающихся сверху на фл.. нец станины дробилки, а снизу на кольцевую полку разъемного кожуха, «заимодействуюшего с опорным кольцом верхнего конуса. 3
Q/
Фггг. 2
Состав ITt ëü П. А. Михальчук
Тсхрсд А. А. Каиыьнннкова Корректор П. А. Евдокимов
1 сдак|ор М. А. Мрочко
Поди к гсч 13,1-62 t
Зак 2%1
<порча г бу к 70; 1081/,, Тирагк 600
ЦЬТИ ри КоhlHT Tt Ilo;Ic.гам кгобрстений и огкрытий при Совсгс Министров СССР
Москва, Центр, М. Черкасский пер., J,. 2, 6
Объем 0,18 изд л.
Цена коп
Типография ЦБТИ Комитета по делам изобретений н открытий при Гсвстс Министров ГСГР. Москва, Петровка, 11. ме конуса с опорным кольцом, пля чего необходимо все вентили баллонов соединить с баллоном сжатого воздуха достаточного объема.
Можно обходиться .и без баллона, тогда по мере сжатия резинотканевых баллонов усилие будет увеличиваться, аналогично усилию с пружинным устройством.
Кожух 2 состоит из двух частей, соединяемых болтами 8, что даст возможность быстро снять кожух, предварительно выпустив сжатый воздух из ниш, и освободить опорное кольцо с неподвижным конусом для демонтажа. М* Отверстия 9 в кожухе 2 служат для наблюдения за состоянием баллов ов.
