Площадка для производства работ в доменной печи

Площадка для производства работ в доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии, в частности к оборудованию для ремонта и строительства доменных печей. Цель изобретения - ускорение монтажа площадки и расширение диапазона изменения ее диаметра . Площадка содержит кольцевую раму с центральным отверстием 2;.,раздвижные лучи. 3, настил и подвески. t/ 17 J8 Раздвижные лучи вьшолнены в виде шарнирных многогранных параллелограммов . При этом верхние, примыкающие к раме звенья, соединены с ней шарнирами. Крепление нижних звеньев выполнено в виде общего свободно охватывающего кольцевую раму кольца , соединенного шарниром с концами звеньев лучей 3. Кольцо снабжено кронштейнами, связанными со штоками гидроцилиндров, жестко закрепленных на кронштейнах 14 рамы. Узел соединения кольца со звеном снабжен роликом; контактирующим с кольцевой рамой. Поверх лучей расположены канаты 16, прикрепленные к концам лучей 3 и центральному барабану 17, снабженному приводом. Канаты служат опорой настила. Ускорение монтажа достигается полной механизацией излишнего диаметра площади, а большой диапазон изменения ее диаметра позволяет использовать ее на печах различных типоразмеров. 1 з.п. ф-лы, 3 ил. (Л q № Физ

А1

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) Раздвижные лучи выполнены в виде шарнирных многогранных параллелограммов. При этом верхние, примыкаю" щие к раме звенья, соединены с ней шарнирами. Крепление нижних звеньев выполнено в виде общего свободно охватывающего кольцевую раму кольца, соединенного шарниром с концами звеньев лучей 3. Кольцо снабжено кронштейнами, связанными со штоками гидроцилиндров, жестко закрепленных на кронштейнах 14 рамы. Узел соединения кольца со звеном снабжен роликом, контактирующим с кольцевой рамой. Поверх лучей расположены канаты 16, прикрепленные к концам лучей 3 и центральному барабану 17, снабженному приводом. Канаты служат опорой настила. Ускорение монтажа достигается полной механизацией излишнего диаметра площади, а большой диапазон изменения ее диаметра позволяет испольэовать ее на печах различных типоразмеров. 1 s.ï. ф-лы, 3 ил.

Щ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ (21) 4080972/23-02 (21) 22 ° 05.86 (46) 23.09.88. Бюл. и 35 (71) Череповецкое специализированное строительно-монтажное управление

У 1 Треста "Центрдомнаремонт" (72} П.И.Положенцев, Н.И,Гуречкин, Н.А.Балашов, M.Â.Ñàââèí и В.Я.Блинчевский (53} 669.162.212(088.8) (56) Авторское свидетельство СССР

Ф 1120021, кл. С 21 В 7/10, 1984, Авторское свидетельство СССР.

)) 1134604, кл. С 21 B 7/10, 1985. (54) ПЛОЩАДКА ДЛЯ ПРОИЗВОДСТВА РАБОТ

В ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к черной металлургии, в частности к оборудованию для ремонта и строительства . доменных печей. Цель изобретения— ускорение монтажа площадки и расширение диапазона изменения ее диаметра. Площадка содержит кольцевую раму с центральным отверстием 2„,раздвижные лучи, 3, настил и подвески.

3 (5)) 4 С 21 В 7/10, 7/06

j/Ô

И (I

0 1425207

Изобретение относится к черной металлургии, в частности, к оборудованию для производства работ, связанных с ремонтом и строительством доменных печей.

Цель изобретения — ускорение монтажа площадки и расширение диапазо— на изменения ее диаметра.

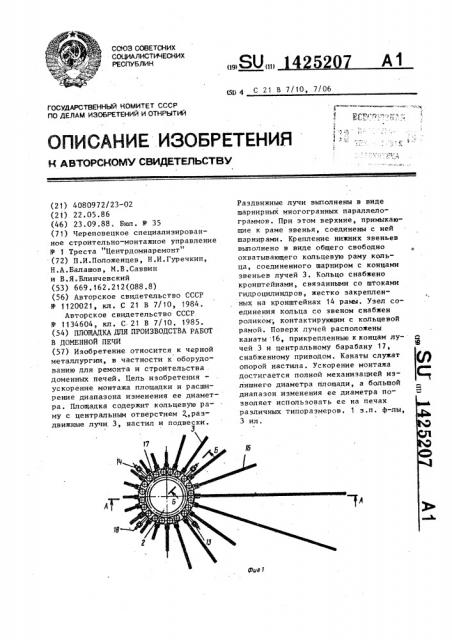

На фиг.1 изображена площадка,общий вид; на фиг.2 — разрез А-А на фиг.1;на фиг.3 — разрез Б-Б на фиг. 1.

Площадка содержит кольцевую раму 1 с центральным отверстием 2, раздвижные лучи 3, настил А „. подве< ки 5.

Раздвижные лучи 3 выполнены в виде шарнирных многогранньгх параллелограм-мов, при этом верхние примыкающие к кольцевой раме 1 звенья 6 закреплены к ней с помощью шарниров 7, а нижние 20 звенья 8 с возможностью перемещения

s вертикальном направлении. Крепление нижних, примыкающих к кольцевой ра"ме 1, звеньев 8 выполнено в виде общего свободно охватывающего кольцевую 25

1 раму 1 кольца 9, соединенного шарни( ром 10 с концами звеньев 8 лучей 3, !

Кольцо 9 снабжено кронштейнами 11, связанными со штоками 12 гидроцилин-дров 13„,Последние жестко закреплены на кронштейнах 1ч, которые жестко соединены с кольцевой Рамой 1, Узел соединения кольца 9 с кольцом звена

8 снабжен опорным элементам, например роликом 15, контактирующим с кольцевой рамой 1, Поверх лучей 3 расположены канаты 16 „закрепленные к концам pÿçдвижньгх лучей 3 и к центральному барабану 17, обеспечивающему натя;кение канатов 16. Последние служат опорой настила А.

В качестве подвески 5 может оыть использована перфорированная лента, снабженная отверстиями 18 для фиксации площадки,. например, с помощью пальца 19, устанавливаемого в отверстии кронштейна 14, Для производства рабст в доменной печи площадку грузоподьемным механизмом опускают до проектного положе50 ния, затем фиксируют на закрепленных на кожухе печи перфорированных лентах с помощью кронштейнов 14 и пальцев 19. установив площадку в проектное .Положение выдвигают лучи 3 с помощью гидроцилиндров 13 до кожуха нли футеравки лечи. При перемещении штока гидроцилиндр а 13 вверх переда ется усилие на крошнтейны 11 и кольцо 9, которое перемещает примыкаю цие к кольцевой раме звенья 8, изменяя положение шарнирных параллелограммов..

После изменения положения лучей

3 с помощью привода 20, центрального барабана 17 создают натяжку канатов 16. Затем на туго натянутые канаты монтируют секционированный настил 4 от центра площадки до концов лучей 3.

Подъем лучей на определенную высоту производится грузоподъемным механизмом после демонтажа части настила ч примыкающей к кожуху или футеровке печи и изменения положения лучей 3, а также демонтажа пальцев

19.

Использование изобретения позволит за счет полной механизации изменения диаметра площадки сокРатить трудозатраты на ее перестановку, ускорить монтаж и демонтаж. Кроме того, большой диапазон изменения диаметра площадки создает возможность использования ее на печах различных типоразмеров.

Формула и з о б р е т ения

1. Площадка для производства работ в доменной печи, содержащая коль" цевую раму с центральным отверстием, раздвижные лучи, настил и подвески, отличающаяся тем, что, с целью ускорения монтажа площадки и расширения диапазона изменения ее диаметра, раздвижные лучи выполнены в виде шарнирных многократных параллелограммов, при этом верхние, примыкающие к кольцевой раме, звенья при-. креплены к ней шарнирно, нижние— с возможностью перемещения в вертикальном напра.влении, а опора настила площадки — в виде канатов, натянутых поверх лучей и прикрепленных к.концам раздвижных лучей и к центральному барабану натяжения.

2. Площадка по п.1, о т л и ч аю щ а я с я тем, что крепление нижних, примыкавших к кольцевой раме, звеньев параллелограмма выполнено в виде общего свободно охватывающего кольцевую раму кольца, шарнирно соединенного с концами звеньев лучей, при этом узел соединения кольца с концом звена снабжен спорным элементом, контактирующим с наружной поверхностью кольцевой рамы.

1425207

17 76

Составитель Н.Дунаев

Редактор Н.Бобкова Техред, И.дндык Корректор A.06ðó÷àð

Заказ 4740/24 Тираж 545 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
