Устройство для прокладывания лыжни

Устройство для прокладывания лыжни

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для прокладывания лыжни. Целью изобретения является повьппение качества лыжни. Устройство содержит салазки, на которых смонтирована с возможностью перемещения в поперечном направлении и фиксации каретка, установленная в направляющих 3. К каретке присоединен с возможностью поворота в горизонтальной плоскости нож 6, а на салазках неподвижно установлен нож 9. Для изменения ширины прокладываемой лыжни рычагом 7 поворачивают нож 6, что приводит к его перемещению относительно ножа 9 вместе с кареткой под действием сил сопротивления перемещению салазок. 1 з.п. ф-лы, 4 нл.

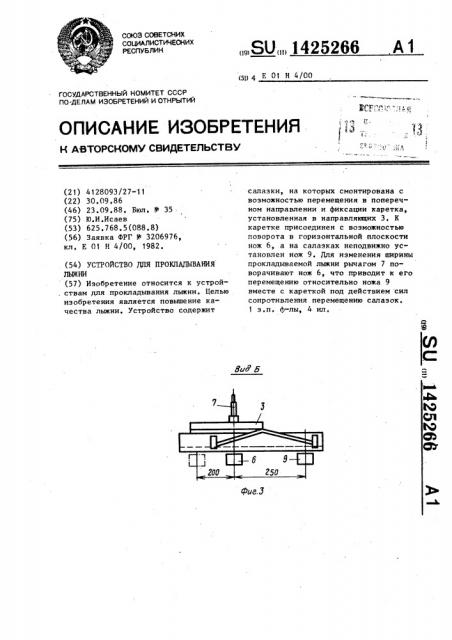

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН д1У 4 Е 01 Н 4/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 а, РиУ Б

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО "ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4128093/27-(1 (22) 30.09,86 (46) 23.09.88. Бюл. 9 35 (75) Ю.И.Исаев (53) 625.768.5(088.8) (56) Заявка ФРГ У 3206976, кл. Е 01 Н 4/00, 1982. (54) УСТРОЙСТВО ДЛЯ ПРОКЛАДЫВАНИЯ

ЛЫЖНИ (57) Изобретение относится к устрой. ствам для прокладывания лыжни. Целью изобретения является повышение качества лыжни. Устройство содержит

„„SU„„1425266 A 1 салазки, на которых смонтирована с возможностью перемещения в поперечном направлении и фиксации каретка, установленная в направляющих 3. К каретке присоединен с воэможностью поворота в горизонтальной плоскости нож 6, а на салазках неподвижно установлен нож 9. Для изменения ширины прокладываемой лыжни рычагом 7 поворачивают нож 6, что приводит к его перемещению относительно ножа 9 вместе с кареткой под действием сил сопротивления перемещению салазок.

1 з.п. A-лы, 4 ил, 1425266

Изобретение относится к устройст- вам для образования лыжни, Цель изобретения - повышение качестна лыжни. 5

На фиг. показано устройство,. вид сверху; на фиг. 2 — разрез А-А ! на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 - схема действующих на нож сил. 10

Устройство для прокладывания лъпкни содержит салазки 1 с тягой 2 для буксировки. На салазках 1 установлены направляющие 3, в которых размещена с возможностью перемещения на 15, роликах 4 в поперечном направлении каретка 5. К каретке 5 снизу присоединен с возможностью поворота в горизонтальной плоскости нож 6, жестко соединенный с рычагом 7 и с фиксато- 20 ром 8. На салазках 1 снизу неподвиж-, но установлен нож 9. Ножи 6.и 9 имеют режущую кромку, за которой в салазках 1 выполнены отверстия 10., На салазках 1 установлены направляю щие 11 для снега, смонтированные под углом к продольной оси.

Устройство работает следующим образом.

При буксировке салазок 1 ножи 6 и 30

9 устройства, врезаясь в снег, формируют два желоба, которые служат лыжней. Снег, выбираемый из желобов, выбрасывается через отверстия 10 на салазку 1 и отсекателями 1.1 отбрасы- 35 ваются в сторону. При необходимости увеличения ширины лыжни или ее уменьшения рычаг 7 поворачивают в ту или иную сторону. При этом фиксатор 8 выходит из фиксированного положения, 40 а подвижный нож 6 поворачивается по отношению к направлению движения на некоторый угол..

Вследствии этого на повернутую навстречу движению боковую поверх- 45 ность ножа 6 действует сила К давления снега, действующая вдоль лыжни, составляющая N которой заставляет перемещаться каретку 5 с ножом 6 по направляющим 3. При достижении нужной ширины лыжни рычаг 7 переводят в исходное положение, при котором фиксатор 8 фиксирует каретку 5 и нож 6 по отношению к неподвижному ножу 9, при этом нож 6 устанавливается параллельно неподвижному ножу 9.

Устройство для прокладывания лыжни, снабженное механизмом раздвижения ножей, позволяет изменять ширину лыжни в процессе ее прокладки, что повьппает ее качество эа счет создания условий для более устойчивого положения лыжника во время его бега.

Формула изобретения

1. Устройство для прокладывания: лыжни, содержащее салазки с тягой для буксировки, два ножа с режущими кромками, установленные на салазках снизу, при этом один из ножей смонтирован неподвижно, о т л и ч а ющ е е с я тем, что, с целью повьппения качества лыжни, оио снабжено кареткой, установленной на салазках с возможностью перемещения и фиксации в направляющих, закрепленных на салазках в поперечном направлении; и рычагом, закрепленным на другом ноже для его поворота, который шар- r нирно смонтирован на каретке с возможностью поворота в горизонтальной плоскости, 2. Устройство по п. 1, о т л ич а ю щ .е е с я тем, что, с целью повышения качества лыжни, оно снабжено направляющими для снега, установленными на салазках под углом к продольной оси за отверстиями, которые выполнены в салазках за режущими кромкамй ножей.

1425266

Составитель Т. Кашликова

Техред М.Ходанич Корректор Л.Патай

Редактор И.Дербак

Заказ 4745/27

Тирах 517 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
