Устройство для предварительной обработки сейсмической информации

Устройство для предварительной обработки сейсмической информации

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике .и может быть использовано для предварительной обработки и контроля исходных данных сейсморазведки в полевых условиях. Цель изобретения - повышение надежности за счет обеспечения автоматического режима работы и возможности контроля исходных данных в реальном масштабе времени. Устройство для предваритель-

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (Н) А1 (50 4 G 06 F 15/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21} 4180972/24-24 (22) 12.01.87 (46) 23.09.88. Бюл. и 35 (71) Специальное кбнструкторское бюро научного приборостроения "Оптика"

СО АН СССР (72} Н.И.Марин (53) 681.325 (088.8) (56) Авторское свидетельство СССР

У 735954, кл. G 01 V 1/28, 1980.

Авторское свидетельство СССР

«((1168963, кл. G 06 F 15/20, 1985. (54) УСТРОЙСТВО ДЛЯ ПРЕДВАРИТЕЛЬНОЙ

ОБРАБОТКИ СЕЙСМИЧЕСКОЙ ИНФОРМАЦИИ (57) Изобретение относится к вычислительной технике.и может быть использовано для предварительной обработки и контроля исходных данных сейсморазведки в полевых условиях. Цель изобретения — повышение надежности sa счет обеспечения автоматического режима работы и возможности контроля исходных данных в реальном масштабе времени. Устройство для предваритель-

1425703 ной обработки сейсмической информации содержит четыре триггера 1-4, счетчик 5, коммутатор 6, четыре входных регистра 7-10, три выходных регистра 11-13, два элемента И 14, 15 и четыре одновибратора 16-19. Новым в устройстве является введение четырех триггеров и четырех одновибраторов с их функциональными связями, Устройство осуществляет преобразование форматов в режиме реального вреИзобретение относится к вычисли,тельной технике, а именно к устройст вам преобразования форматов записи полевых сейсмических станций в форматы, требуемые для дальнейшей обработ,,ки на ЭВМ.

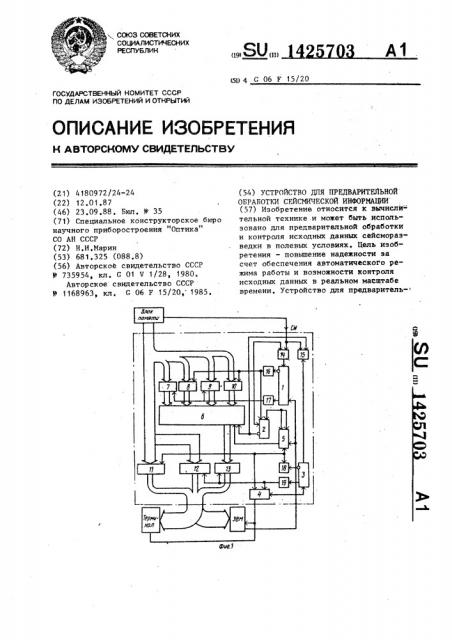

Цель изобретения — повышение на1 дежности за счет обеспечения автоматического режима работы и возможнос ти контроля исходных данных в реаль ном масштабе времени, На фиг.1 представлена функциональ.ная схема устройства для предварительной обработки сейсмической инфор= fg мации; на фиг,2 — временные диаграммы работы устройства.

Устройство для предварительной

; обработки сейсмической информации со .держит четыре триггера 1-4, счетчик

5, коммутатор 6, четыре входных регистра 7-10, три выходнык регистра

11-13, два элемента И 14 и 15 и четыре одновибратора 16-19.

Входные 7-10 и выходные 11 и 12 регистры — четырехразрядные, а выходной регистр 13 — восьмиразрядный.

Формат исходных данных — полевой геофизический десятибайтовый формат

С1, в первые два байта которого записывается порядок числа, а в последующие восемь — мантисса числа, Устройство работает следующим образом.

Сигнал "Сброс" перевоцит триггеры

1-3 и счетчик 5 в исходное состояние, 35

При поступлении информации с выхода счетчика 5 на коммутатор 6 устанавливается режим коммутации выл ода ре=. мени, позволяет осуществлять контроль исходнык данных сей смораз ведки, является простым в реализации. Применение его позволит оперативно в полевых условиях и на стандартном оборудовании оценить сейсмическую информацию и подготовить ее для дальнейшей обработки на ЭВМ. Автоматический режим работы и простота замены в случае неисправности повьппают надежность системы обработки. 2 ил. гистра 7 с входом регистра 13,. Сигнал синхронизации СИ стробирует входную информацию, поступающую на вход устройства с выхода автономного блока памяти. Прямой выход триггера 2 разрешает прохождение информации через элемент И 14. Сигнал с инверсного выхода триггера 2 запрещает прохождение информации через элемент И 15 и запрещает работу коммутатора 6, Сигнал

"Гт" — готовность информации на выходе регистров 11-13 — отсутствует.

Первый синхроимпульс СИ через элемент И 14 изменяет состояние триггера 1. Передним фронтом сигнал с прямого выкода триггера 1 через одновибратор 17 записывает информацию первого байта в.регистры 7 и 9, младшие четыре разряда — в регистр 7, старшие четыре — в регистр 9.

Второй синхроимпульс СИ через элемент И 14 перевоцит триггер f в исходное состояние. Передним фронтом " сигнал с инверсного выхода триггера

1 через одновибратор 16 записывает информацию в регистры 8 и 10 и изменяет состояние триггера 2. Сигнал с прямого выхода триггера .2 запрещает прохокдение информацию через элемент

И 14, сигнал с инверсного выхода триггера 2 разрешает работу коммутатора 6 и прохождение информатпти через элемент И 15.

Третий синхроимпульс CVi пройдя через элемент И 15, изменяет состояние триггера 3. Передний фронт сигнала с прямого выхода триггера 3 через одновибратор 19 сбрасывает триггер 4, 3 1425 записывает третий байт входной информации в регистр 12, а информацию с выхода регистра 7 — в регистр 13.

Четвертый синхроимпульс СИ пройдя

1 через элемент И 15, изменяет состояние триггера 3. Передним фронтом сигнала с инверсного выхода триггера 3 записывается информация четвертого байта входной информации в регистр

11, триггер 4 изменяет свое состояние на выходе, изменяет свое состояние и счетчик 5. На прямом выходе триггера 4 появляется сигнал "Гт"готовность первого выходного слова на выходе устройства. Эта информация может быть считана терминалом или

ЗВМ. Под действием сигнала с выхода счетчика 5 на управляющие входы коммутатора 6 последний коммутирует выход регистра 8 с входом регистра 13.

Пятый синхроимпульс СИ, пройдя через элемент И 15, изменяет состояние триггера 3, сбрасывает триггер 4 и сигнал "Гт" и записывает информацию с выхода регистра 8 в регистр 13.

Шестой СИ записывает информацию в регистр 11 формирует сигнал Гт изменяет состояние счетчика 5, коммутирует выход регистра 9 с входом 30 регистра 13. По сигналу "Гт" может быть считано второе слово с выхода устройства.

Седьмой СИ. записывает информацию седьмого байта в регистр 12, информа- 35 цию с выхода регистра 12 в регистр

13, сбрасывает сигнал "Гт".

Восьмой сигнал СИ записывает информацию восьмого байта в регистр 11, взводит триггер 4, формирует сигнал 40

"Гт", изменяет состояние счетчика 5, коммутатор 6 комгутирует выход регистра 10 с входом регистра 13.

Девятый синхроимпульс СИ, пройдя через элемент И 15, изменяет состояние триггера 3. Сигнал с прямого выхода триггера 3 записывает информацию с выхода регистра 10 в регистр

13, информацию девятого входного байта — в выходной регистр 12, сбрасыва- 0 ет триггер 4 в исходное состояние, на прямом выходе триггера 4 снимает сигнал "Гт".

Десятый СИ, пройдя через элемент

И 15, изменяет состояние триггера 3.

Сигнал с инверсного выхода триггера

3 записывает информацию десятого байта входной информации в выходной регистр 11, триггер 4 изменяет свое состо703 яние. На прямом выходе триггера 4 появляется сигнал "Гт". По сигналу "Гт" может быть считано четвертое слово с выходов регистров 11-13.

После десятого импульса изменяется состояние счетчика 5, и на его выхоце появляется сигнал, который сбрасывает триггер 2 и счетчик 5 в исходное состояние. Сигнал с прямого выхода триггера 2 разрешает прохождение информации через элемент И 14.

Сигнал с инверсного выхода триггера

2 запрещает прохождение информации через элемент И 15. Устройство готово к приему следующих десяти байтов

С1.

При сигнале "Сброс" устройство переходит в исходное состояние на любом шаге выполнения алгоритма, Обработка идет полностью в автоматическом режиме и останавливается только в аварийной ситуации.при отсутствии сигналов СИ или с приходом сигнала "Сброс".

Формула изобретения

Устройство для предварительной обработки сейсмической информации, содержащее счетчик, четыре входных регистра, три выходных регистра, два элемента И и коммутатор, причем информационные входы младших разрядов устройства соединены соответственно с информационными входами младших разрядов первого и второго выходных и первого и второго входных регистров, информационные входы третьего и четвертого входных регистров и информационные входы старших разрядов первого и второго выходных регистров соединены соответственно с информационными входами старших разрядов устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности за счет обеспечения автоматического режима работы и возможности контроля исходных данных в реальном масштабе времени, в него введены четыре триггера и четыре одновибратора, причем выходы с первого по четвертый входных регистров соединены соответственно с первого по четвертый информационными входами коммутатора, выход которого соединен с информационным входом третьего выходного регистра, стробирующий вход которого соединен со стробирующим входом второго выход1 ного регистра, счетным входом перво1425703

8ЬиаР

P7aPuuem y

„Гт йиыю Г йан7о

1 А

Составитель Е.Мурзина

Техред N.Ходанич

Корректор Э,Лончакова

Редактор О.Головач

Заказ 4772/48 Тираж 704 Подписное

ВНИИПИ Государст: енного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35. Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 го триггера и выходом первого одновибратора, вход которого соединен с прямым выходом второго триггера, инверсный выход которого соединен че5 рез второй одновибратор со стробирующим входом первого выходного регистра, счетным входом счетчика и установочным входом первого триггера, выход которого соединен с выходом сигнала "Готов" устройства, вход сброса которого соединен соответственно с входами сброса первого, второго и третьего триггеров и первым входом сброса счетчика, выход которого соединен с управлякяцим входом коммутатора, вход разрешения работы которого соединен с инверсным выходом чет=вертого триггера и первым входом первого элемента И, выход которого соединен со счетным входом второго триггера, а второй вход — с синхровходом устройства и первым входом второго элемента И, второй вход которого соединен с прямым выходом четвертого триггера, установочный вход которого соединен со стробирукицими входами второго и четвертого входных регистров и выходом третьего одновибратора, вход которого соединен с инверсным выходом третьего триггера, прямой выход которого соединен через четвертый одновибратор со стробирующими входами первого и третьего входных регистров, счетный вход третьего триггера соединен с выходом второго элемента И, выход старшего разряда счетчика соединен с входом сброса четвертого тригO гера и вторым входом сброса счетчика, выходы трех выходных регистров образуют выход устройства.
