Реферат



/о 142590

Класс )с, )1

СССР

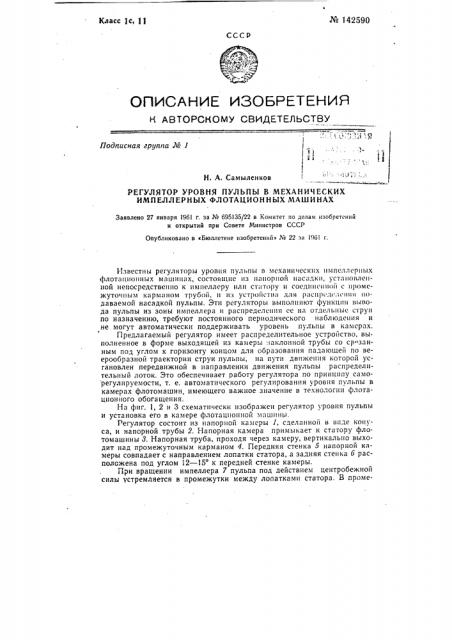

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1

t

1 1

Н. А. Самыленков

РЕГУЛЯТОР УРОВНЯ ПУЛЬПЫ В МЕХАНИЧЕСКИХ

ИМПЕЛЛЕРНЫХ ФЛОТАЦИОННЫХ МАШИНАХ

Заявлено 27 января 1961 г. за ¹ 695135/22 в Комитет по делам ииаобретсний и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 22 эа 1!)61 г.

Известны регуляторы уровня пульпы в механических импсллерных флотациошп гх машинах, состоящие из напорной насадки, установленной непосредственно к импеллсру или стнтору и соединенной с промежуточным карманом трубой, и нз устройства дли распрел ленни подаваемой насадкой пульпы. Эти регуляторы выполняют функции вывода пульпы из зоны импеллера и распределения се на отдельные струи по назначению, требуют постоянного периодического наблюдения и не могут автоматически поддерживать уровень пульпы в камерах.

Предлагаемый регулятор имеет распределительное устройство, вы. полненное в форме выходящей из камеры:- аклонной трубы со св"занным под углом к горизонту концом для образования падающей по веерообразной траектории струи пульпы, на пути движения которой усгановлен передвижной в направлении движения пульпы распределительный лоток. Это обеспечивает работу регулятора по принципу само регулируемости, т. е. автоматического регулирования уровня пульпы в камерах флотомашин, имеющего важное значение в технологии флотационного обогащения.

На фиг. 1, 2 и 3 схематически изображен регулятор уровня пульпы и установка его в камере флотационной машины.

Регулятор состоит из напорной камеры 1, сделанной в виде конуса, и напорной трубы 2. Напорная камера примыкает к статору флотомашины 3. Напорная труба, проходя через камеру, вертикально выходит над промежуточным карманом 4. Передняя стенка 5 напорной камеры совпадает с направлением лопатки статора, а задняя стенка о расположена под углом 12 — 15 к передней стенке камеры.

При вращении импеллера 7 пульпа под действием центробежной силы устремляется в промежутки между лопатками статора, В проме¹ 142590 жутках, где к статору примыкает напорная камера, пульпа по инерции направляется в напорную камеру, а затем в вертикальную напорную трубу и выбрасывается через верхний открытый ее конец. Верхний конец напорной трубы наклонен к горизонту под углом 45. Торец трубы срезан также под углом 45 к оси трубы. Часть струи отсекается распределительным лотком 8 и направляется обратно в камеру. 0(тальная часть струи попадает в промежуточный карман н затем черсз всасы)3;)ющук) Tj)y6y 9 посту))ает п следу)оп(у)о и;»)(. ))y. I

Колич(стHo f))льны. )3)>)xo ))))(cÉ l)3 н<) 3)о)) ной Tp)()) I, должно ()I>)T» ()()л).ше поступающего в камеру через всасывающую трубу.

При установке гидравлического регулятора на флотомашнну Механобра прежний регулятор снимают, а отверстие в боковой стенке камеры заглушают листом 10. В том случае, когда напорная труба можег пропустить только часть пульпы, поступающей в камеру, другую часть пульпы можно выпустить из камеры через сливное отверстие II, пос) авив для этого лист на необходимую высоту, Высота струи находится )) прямой зависимости от уровня Н пульпы в камере. Если уровень пульпы в камере начнет подниматься выше нормального, то поднимает- ся и высота /) струи, вся струя пойдет в промежуто шый карман, так как колике тво пульпы, вытекающей через трубу, больше поступающего в камеру. При этом понизятся уровень H и высота струи h до нормального положения. При понижении уровня пульпы ниже нормального, высота струи понизится и вся струя пойдет в лоток, а затем попадет обратно в камеру, из которой она вышла. Количество вытекающей пульпы будет меньше, чем поступающей в камеру, и уровень в камере будет повышаться, а следовательно, повысится и высота струи, пока не займет нормального поло>кения. Таким о,)разом, происходит автоматическое регулирование уровня пульпы в камере.

Распределительный лоток можно передвигать вдоль промежуточного кармана и закреплять болтами в нужном положении в зависимости от по ока питания.

Вследствие того, что напорная камера расположена в нижне), части камеры флотомашины, все крупные частицы руды выносятся через трубу. Поэтому транспортирование песков из камеры в камеру происходит вместе с пульпой.

Описываемый регулятор уровня пульпы может быть использован в импеллерных механических флотационных машинах. Испытания, проведенные на лабораторной двухкамерноц флотомашине 60Б-ФЛ емкостью камеры l2 л, в которой было использовано описываемое устройство, показали, что регулятор работает вполне удовлетворительно.

Уровень пульпы в камере держался устойчиво и легко поддавался l>åгулировке. Пески свободно транспортировались из камеры в камеру )абивания напорных трубок и распределительных лотков не наблюдалось.

Предмет изобретения

Регулятор уровня пульпы в механических импеллерных флотационных машинах, состоящий из напорной насадки, установленной вплотную к импеллеру или статору и соединенной с промежуточным карманом трубой, и из устройства для распределения подаваемой насадкой пульпы, отл и ч а ю щи и с я тем, что, с целью обеспечения саморегулируемости, труСа напорной насадки выведена из камеры под углом к горизонту и срезана на конце под углом к своей оси для образования падающей по веерообразнои траектории струи пульпы, на пути движения которой установлен передвижной в направлении движения пульпы распределительный лоток.

¹ l42590
