Устройство для ремонта электрических подвесных кранов

Устройство для ремонта электрических подвесных кранов

Иллюстрации

Показать все

Реферат

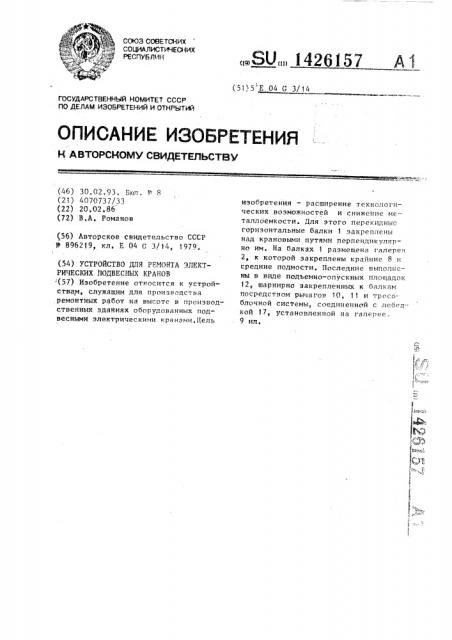

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51>5 Я 04 С 3/14

ГОСУДА СТВЕННЫЙ НОМИТЕТ ССОР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (46) 30.02 ° 93. Бюл. Р" 8 (21) 4070737/33 (22) 20.02,86 (72) В.A. Романов (56) Авторское свидетельство СССР

9 8962!9, кл, E 04 С 3/!4, 1979. (54) УСТРОЙСТВО ДЛЯ PFMOHTA ЭЛЕКТРИЧЕСКИХ ПОДВЕСНЫХ КРАНОВ (57) Изобретение относится к устройствам, служащим для производства ремонтных работ на высоте в производственных зданиях оборудованных подвесными электрическими кранами, Цель

„„SU„„1426 1 57 А1 изобретения - расширение технологических возможностей и снижение ме-таллоемкости. Для этого перекидные горизонтальные балки 1 закреплены над крановыми путями перпендикулярно им. На балках 1 размещена галерея

2, к которой закреплены крайние 8 и средние подмости. Последние выполнены в виде подъемно-опускных площадок !

2, шарнирно закрепленных к балкам посредством рычагов !О, 11 и тросе блочной системы, соединенной с лебед-кой 17, установленной на галерее9 ил.

1426157

Изобретение относится к устройствам, служащим для производства ремонтш1х работ на высоте в производственных зданиях, оборудонанных подвесными электрическими кранами, Цель изобретения — расширение технологических возможное-.ей и снижение металлоемкости.

На фиг. I изображено предлагаемое 10 устройство, общий вид; на фиг. 2 вид по стрелке А на фиг. 1; на фиг.Зто же, с монтажной площадкой; на фиг. 4 — узел I на фиг. 1; на фиг,5.вид по стрелке В на фиг. 4 при убран- 1 ной рабочей площадке; на фиг, 6 — то же, при выгруженной рабочей площадке; на фиг. 7 - разрез Д-Ц на фиг. 6; на фиг, 8 - разрез E-Е на фиг, 6; на фиг,9 — разрез Ж-Ж на фиг, 6, 20

Устройство для ремонта подвесных электрических кранов содержит пере.кидные горизонтальные балки 1 закрепленные над крановыми пугями в середи" не здания, на которых установлена 25 галерея 2 с ограждением 3, электроблокированной дверью 4 и лестницей 5, К концам балок 1 с помощью вертикальных связей 6 и раскосов 7 закреплены крайние подмости 8, связанные " га" $0 лереей 2 выдвижными лестницами 9, которые шарнирно закреплены к подмостям

8 в нижней части и фиксируются пальцами в местах соединения с балками в выдвинутоМ положении (на чертеже

35 не показано). Это позволяет убирать их из зоны движения кранов и созда » вать,дополнительную жесткость консольно закрепленных подмостей при ремонте кранов, Кроме тог<-, к балкам в средней части шарнирнс посредством рычагов 10 и 11 закреплены средние подмости в виде подъемно-опускных рабочих площадок 12, связанных канатом 13, 14, пропущенных эрез блоки

15 и 16 с лебедкой 17. Площадки !2 в убранном положении выведены из зоны движения кранов, н опущенном положении они сходятся под промежуточным путем многоопорногс крана.

Галерея 2 имеет люки 18 для прохода к площадкам 12, снабженным лестницами 19, Рычаги 10, 11 и лестни-, цы 19 служат ограждением площадок 12 ° формула и з о б р е т е н и я

Устройство для ремонта электрических подвесных кранов, включающее установленные выше крановых путей в узлах их подвески перекидные горизонтальные балки с прикрепленными к ним крайними и средними подмостями с ограждением, соединенные между со" бой галереей с ограждением с электроблокированной дверью и лестницей, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и снижения металлоемкости, перекидные горизонтальные балки расположены в середине здания в межферменном пространстве перекрытия поперек крановых путей, а галерея выполнена с люками и переходными раздвижными ле= òíèöàìè и закреплена на перекидных горизонтальных балках, при этом средние подмости выполнены электроблокированньми составными в виде подъемно-опускных площадок, шарнирно закрепленных к перекидным горизонтальным балкам посредством двух пар рычагов и трособлочной системы, соединенной с лебедкой, установленной на галерее.
