Реферат

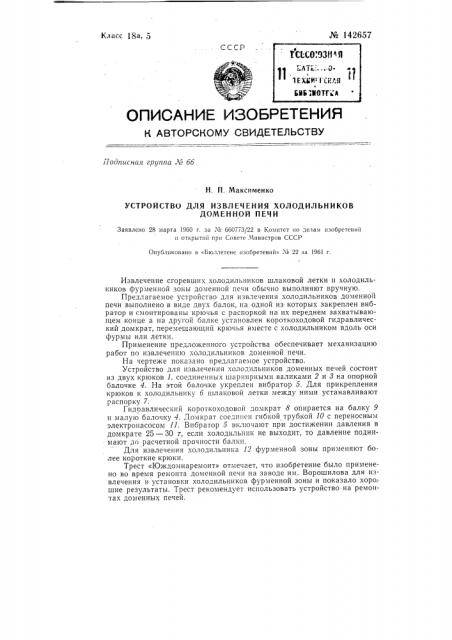

Л» 142657

Класс 18а, 5 ссср

ОПИСЛНИК ИЗОБРКТКНИя

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

Подписная epgnna Л5 бб

Н. П. Максименко

УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ХОЛОДИЛЬНИКОВ

ДОМЕННОЙ ПЕЧИ

Заявлено 28 марта 1960 г. за М 660773/22 в Ь;омитет ио делам изобретений и открытий нри Совете Чинистров СССР

Опубликовано в «Бюллетене изобретений» М 22 аа 1961 г.

Извлечение сгоревших холодильников шлаковой летки и холодильников фурменной зоны доменной печи обычно выполняют вручную.

Предлагаемое устройство для извлечения холодильников доменной печи выполнено в виде двух балок, на одной из которых закреплен вибратор и смонтированы крючья с распоркой на их переднем захватывающем конце а на другой балке установлен короткоходовой гидравлический домкрат, перемещающий крючья вместе с холодильником вдоль оси фурмы или летки.

Применение предложенного устройства обеспечивает механизацию работ по извлечению холодильников доменной печи.

На чертеже показано предлагаемое устройство.

Устройство для извлечения холодильников доменных печей состоит из двух крюков 1, соединенных шарнирными валиками 2 и 8 на опорной балочке 4. На этой балочке укреплен вибратор 5. Для прикрепления

KpIoKoB K холодильник б шлаковой летки ihleæJI Ji ними устанавливают распорку 7.

Гидравлический короткоходовой домкрат 8 опирается на балку 9 и малую балочку 4. Домкрат соединен гибкой трубкой 10 с переносным электронасосом 11. Вибратор 5 включают при достижении давления в домкрате 25 — 30 т, если холодильник не выходит, то давление подни мают до расчетной прочности балки.

Для извлечения холодильника 12 фурменной зоны применяют более короткие крюки.

Трест «Юждомнаремо IT» отмечает, что изобретение было применено во время ремонта доменной печи на заводе им. Ворошилова для извлечения и установки холодильников фурменной зоны и показало хоро; шие результаты. Трест рекомендует использовать устройство на ремонтах доменных печей, № 142б57, (. Rip едмет изобретения

Устройство для извлечения холодильников доменной печи, о т л ич а ю щ е е с я тем, что, с целью устранения физического труда рабочих, устройство выполйено в виде двух балок, на одной из которых закреплен вибратор и смонтированы крючья с распоркой на их переднем захватывающем кднце, а на другой балке установлен короткоходовой гид равйический домкрат, перемещающий крючья вместе с холодильником вдоль оси фурмы или летки.

Составитель B. A. Иванов

Подп. к печ. 4.1-62 r

Зак. 12452

Формат бум. 70Х108 /1а

Тираж 650

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,18 изд. л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР. Москва, Петровка, 14.

Редактор А. И, Дышельман Техред А. А. Кудрявицкая Корректор И. А. Шпынева
