Устройство для стимуляции процессов жизнедеятельности в живых тканях

Устройство для стимуляции процессов жизнедеятельности в живых тканях

Иллюстрации

Показать все

Реферат

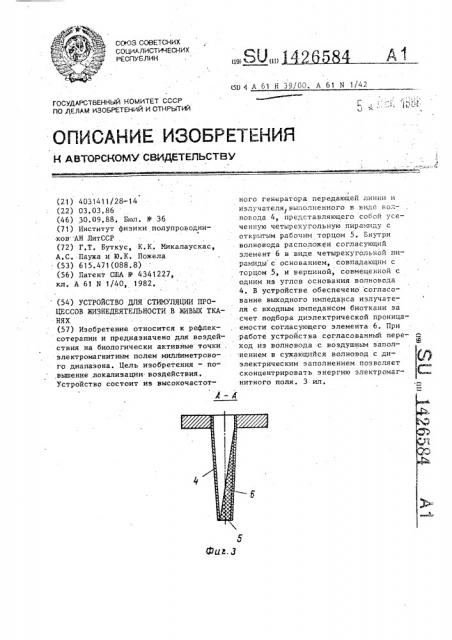

СОЮЗ СОВЕТСНИХ

СОЦИА ЛИСТИЧ ЕСНИХ

РЕСПУБЛИК (19) (11) СПИСАНИЕ ИЗ(:)БРЕ1ЩИЯ к амато ском свищткльствм

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ЯЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4031411/28-14 (22) 03.03,86 (46) 30.09.88, Бюл. М 36 (71) Институт Физики полупроводников АН ЛитССР, (72) Г,Т. Буткус, К,К. Микалаускас, А.С. Паужа и Ю.К. Пожела (53) 615. 471 (088. 8) (56) Патент США У 4341227, кл. А 61 N 1/40, 1982. (54) УСТРОЙСТВО ДЛЯ СТИМУЛЯЦИИ ПРОЦЕССОВ ЖИЗНЕДЕЯТЕЛЬНОСТИ В ЖИВЫХ ТКАНЯХ (57) Изобретение относится к рефлексотерапии и предназначено для воздействия на биологически активные точки электромагнитным полем миллиметрового диапазона. Цель изобретения — повьппение локализации- воздействия.

Устройство состоит Hs высокочастот(5и q А 61 Н 39/00, А 61 N 1/42 кого генератора передающей линии и

H s JI) ÷ ÿ ò þ ëÿ выполненного В В ид е ь Олновода 4, представляющего собой усеченную четырехугольную пирамиду с открытым рабочим торцом 5. Внутри волновода расположен согласующий элемент 6 в виде четырехугольной пирамиды с основанием, совпадающим с торцом 5, и вер иной, совмещенной с одним из углов основания волновода

4. В устройстве обеспечено согласование выходного импеданса излучателя с входным импедансом биоткани sa счет подбора диэлектрической проницаемости согласующего элемента 6. При работе устройства согласованнык переход из волновода с воздушньм запол.нением в сужающийся волновод с диэлектрическим заполнением позволяет сконцентрировать энергию электромагнитного поля. 3 ил.

1426584

Изобретение относится к медицин— ской технике, а именно к приборам для воздействия на биологически активные точки электромагнитным полем миллиметрового диапазона.

Цель изобретения — повьппение локализации воздействия, На фиг. i представлена блок-схема устройства, на фиг, 2-3 - KoH струкция излучателя.

Устройство состоит из высокочастотного генератора 1, передающей линии 2 и излучателя 3, Излучатель

3 состоят из волнозода 4, выполненного в виде голой усеченной.четырехугольной пирамиды с открытым рабочим торцом 5, внутри волновода расположен согласующий элемент 6, выполненный в виде четырехугольной пирамиды с основанием, совпадающим с рабочим торцом 5, и вершиной, совпадающей с одним из углов основания волновода

4, где расположен минимум напряженности электрического поля основной

20 волны в волноводе.

Повышение эффективности работы устройства способствует согласование выходного имнеданса излучателя с входным импедансом биологической ткани. ЗО

Практически для этого .достаточно подобрать диэлектрическую проницаемость согласующего элемента-, близкую к диэлектрической проницаемости ткани.

Обычно в частотах миллиметрового диа.- 35 пазона диэлектрическая проницаемость тканей находится в пределах 6-10, Согласованный переход из волновода с воздушным заполнением в волновод с диэлектрическим заполнением позволя— ет осуществить концентрацию энергии электромагнитного поля путем сужения волновода. Для плавного перехода нз прямоугольного металлического волновода в сужающийся металлический с диэлектрическим заполнением диэлектрический согласующий элемент имеет форму неравнабаковой четырехугольной пирамиды, Длина суженного валновода подбирается из условий наименьших потерь и хорашега согласования в переходе. Экспериментально установлено, чта гри длине су-.кения 3 » <1(41, где 1 — длина волны в регулярном валноваде, по-ери становятся незначительными (не превьппают 17), а согласование достаточным (KCB < 1,4), Согласующий диэлектрический элемент по всему периметру асназания пирамиды герметизирует внутреннюю полость волновада. Эта конструктивная деталь дает возможность проводить облучение СВЧ полем биологических объектов, погруженных в жидкость без рассеяния СВЧ энергии.

Формула изобретения

Устройство для стимуляции процессов жизнедеятельности в живых тканях, содержащее высокочастотный генератор, передающую линию и излучатель,. о тл и ч а ю щ е е с я тем, что, с целью повьппения локализации возцействия, излучатель выполнен в виде палой усеченной четырехугольной пирамиды с открытым рабочим торцом, внутри которой по всей дли".е расположен согласующий элемент и" диэлектрика, выполненный в виде четь»рехугольнай пирамиды с основанием, саз.".адающим с рабочим торцам, и вершиной, совпа— дающей с одним из углоз оснозан»»я усеченной пирамидь».

Составитель О, Левик

Техред Л.Сердюкова

Еорректор Г, Решетник

Редактор И. Циткина

Заказ 4798/6

Тираж 655

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
