Пистолет для контактной точечной сварки

Пистолет для контактной точечной сварки

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке, в частности к конструкциям пистолетов для контактной точечной сварки, и может найти применение при изготовлении сварных корпусных изделий с расположением зоны сварки по замкнуто 1у контуру. Цель - расширение технологических возможностей. При подаче . воздуха в полости 11 и 12 корпус 3 . начинает поворачиваться вокруг шарниг ра, связьшающего шток 6 с основанием 7. При этом палец 8 взаимодействует с пазом 9. Электроды 1 и 4 вводятся в зону сварки. При обратном перемещении корпуса 3 электроды вьшодятся из зоны сварки. Использование изобретения позволяет перемещать пистолет по любому замкнутому контуру свариваемого изделия, что дает возможность автоматизировать загрузку и съем гот товых изделий с рабочих позиций и g не требует дополнительного привода для этой цели. 2 ил.СЛ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (д1) 4 В 23 К 11/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО;11ЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4213984/29-27 (22) 23.03.87 (46) 30.09.88. Бюл. 1(36 (71) Научно-производственное объединение по механизации и автоматизации производства машин для хлопководства, "Технолог" (72) И.Ш. Винокур (53) 621. 791. 763.1.037(088. 8) (56) Авторское свидетельство СССР

Ô 863245, кл. В 23 К 11/28, 1979 ° (54) ПИСТОЛЕТ ДЛЯ КОНТАКТНОЙ ТОЧЕЧ- .

НОЙ СВАРКИ (57) Изобретение относится к сварке, в частности к конструкциям пистолетов для контактной точечной сварки, и может найти применение при изготовлении сварных корпусных изделий с расположением зоны сварки по замкнуто((у контуру. Цель — расширение технологических возможностей. При подаче воздуха в полости 11 и 12 корпус 3 начинает поворачиваться вокруг шарки." ра, связывающего шток 6 с основанием

7. При этом палец 8 взаимодействует с пазом 9. Электроды 1 и 4 вводятся в зону сварки. При обратном перемещении корпуса 3 электроды выводятся из зоны сварки. Использование изобретения позволяет перемещать пистолет по любому замкнутому контуру свариваемого изделия, что дает возможность автоматизировать загрузку и сьем гот товых изделий с рабочих позиций и не требует дополнительного привода для этой пели. 2 ил.

1426727

4bt.1

ВНИИПИ Заказ 4807/13 Тираж 922 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к сварке, в частности к производству пистолетов

Для контактной точечной сварки, и моЙет найти применение при изготовлении 5 сварных корпусньтк изделий с располо-. жением зоны сварки по замкнутому контуруе

Целью изобретения является расши" рение технологических возможностей, 10

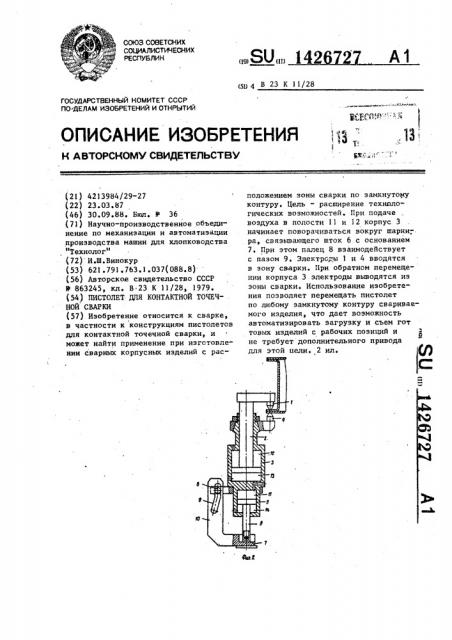

11а фига,1 изображен пистолет, исходное .состояние; на фиг.2 - то же, рабочее состояние.

Пистолет для контактной точечной

@варки содержит верхний электрод 1, 15 прикрепленный к штоку 2 корпуса 3, к которому прикреплен нижний электрод

4. В корпусе 3 соосно штоку 2 распо" ложен цилиндр 5 осевого перемещения, Шток 6 которого соединен с основани- Z{)

Ем 7 шарнирно, а корпус 3 снабжен пальцем 8, который взаимодействует с профильным пазом 9, выполненным на кронштейне 10 основания 7.

Устройство работает следующим об- 25 разом.

При подаче сжатого воздуха в по.-.; лости 11 и 12 корпус 3 начинает подни" маться, при этом палец 8, перемещаясь вдоль паза 9, вводит электроды 4 и 1, в зону сварки. Нижний электрод 4 перемещается до встречи с изделием и останавливается, а электрод 1 под. действием штока 2 корпуса 3 продолжает перемещаться до сжатия иэделия электродами.

При подаче сжатого воздуха в полости 13 и 14 шток 2 перемещается вверх, а корпус 3 — вниз, при этом электроды размыкаются, а палец 8, двигаясь вдоль паза 9, выводит по следние из зоны сварки поворотом всего устройства вокруг шарнира основания 7 до исходного положения.

Использование изобретения позволя-. ет размещать пистолет по любому замкнутому контуру свариваемого изделия, что дает возможность автоматизировать. загрузку и съем готовых изделий с рабочих позиций и не требует дополни" тельного привода для ввода и вывода электродов из зоны сварки. Кроме того, изменяя профиль паза, можно полу";чать требуемую траекторию движения электродов в пространстве.

Формула и з о б р е т е н и я

Пистолет для контактной точечной сварки, содержащий электроды, установленный на основании подвижный корпус с пальцем и двумя полостями, в которых размещены .поршни со штоками, один из которых связан с основанием, а другой — с одним из электродов, другой электрод соединен с корпусом, отличающийся тем, что, с целью расширения технологических возможностей, соединение штока с ос- нованием выполнено шарнирным, основа" ние снабжено кронштейном с фигурным пазом, палец установлен с возможностью взаимодействия с пазом кронштейна, 1
