Способ изготовления рулонного теплоизоляционного материала

Способ изготовления рулонного теплоизоляционного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к способам производства рулонных теплоизоляционных материалов, предназначенных для тепловой изоляции в промышленности и строительстве . С целью сокращения расхода нитей и увеличения устойчивости изделий против распускания швов прошивку волокнистого теплоизоляционного слоя производят оплетающими нитями. Экономический эффект обеспечивается за счет сокращения расхода обвивочно-прошивочного материала в количестве , равном длине рулона, умноженном на количество швов. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1426799 А 2 дд4 В28В 152

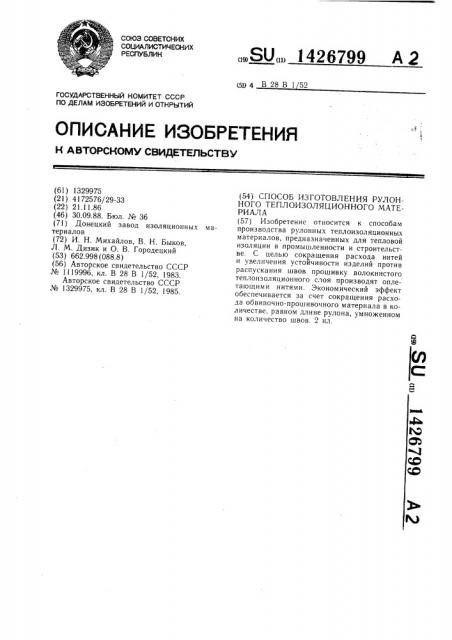

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPGHOMV СВИДЕТЕЛЬСТВУ маГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1329975 (2l) 41 72576/29-33 (22) 21.11.86 (.46) 30.09.88. Бюл. № 36 (71) Донецкий завод изоляционных териалов (72) И. Н. Михайлов, В. Н. Быков, Л. М. Дизик и О. В. Городецкий (53) 662.998 (088.8) (56) Авторское свидетельство СССР № 1119996, кл. В 28 В 1/52, 1983.

Авторское свидетельство СССР № 1329975, кл. В 28 В 1/52, !985. (54) СПОСОБ ИЗГОТОВЛЕНИЯ РУЛОННОГО ТЕПЛОИЗОЛЯЦИОННОГО МАТЕРИАЛА (57) Изобретение относится к способам производства рулонных теплоизоляционных материалов, предназначенных для тепловой изоляции в промышленности и строительстве. С целью сокращения расхода нитей и увеличения устоичивости изделий против распускания швов прошивку волокнистого теплоизоляционного слоя производят оплетающими нитями. Экономический эффект обеспечивается за счет сокращения расхода обвивочно-прошивочного материала в количестве, равном длине рулона, умноженном на количество швов. 2 ил.

1426799

Изобретение относится к способам произв дства рулонных теплоизоляционных матер алов, предназначенных для тепловой изоляции в промышленности и строительстве.

Цель изобретения — сокращение расхода нитей и увеличение устойчивости изделия против распускания швов.

На фиг. 1 схематически изображены оплетение и прошивка материала, вид в акцонометрии; на фиг. 2 — то же, вид снизу.

Способ изготовления рулонного теплоизоляционного материала осуществляется следующим образом.

Отформованный волокнистый слой теплоизоляционного материала 1 подается сквозь замкнутый контур 2, по которому

Движутся шпули с нитями 3, обвиваюшими его по винтовой линии. В верхней части витка нити 3 попадают в зоны игл 4, которыми образуются цепные тамбурные швы 5, прихватывающие нижние части витков 6. Верхние части швов

5 образуют винтовую обвивку. Готовый материал разрезается на мерные длины, рулонируется и упаковывается.

Образование каждого цепного тамбурного шва 5 последовательно из каждой оплеточной нити 3 предотвращает его роспуск более, чем на один шаг на отрезных торцах и в местах механических повреждений за счет закрепления обвивочных нитей в нижней части витка 6 соседними целыми швами.

При прошивке волокнистого теплоизоляционного слоя 1 оплеточными нитями 3, верхняя часть цепных тамбурных швов 5 совпадает с направлением обвивки, таким образом, экономится прошивной материал.Экономический эффект достигается за счет сокращения расхода обвивочно-прошивочного материала, например стеклоровинга, в количестве, равном длине рулона, умноженном на количество швов.

Формула изобретения

Способ изготовления рулонного тепло>Р изоляционного материала по авт. св. № 1329975, отличающийся тем, что, с целью сокращения расхода нитей и увеличения устойчивости изделий против распускания швов, прошивку волокнистого теплоизоляционного слоя производят оплетающими нитями.

14 6799

Составитель Н. Кошелева

Редактор И. Касарда Техред И. Верее Корректор В. Гирняк

Заказ 4813/17 Тираж 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб.. д, 4, 5

Производственно-полиграфическое предприятие. г. Ужгород. ул. Проектная, 4
