Циркуль для вычерчивания кривых

Циркуль для вычерчивания кривых

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для воспроизведения математических кривых и позволяет повысить удобство в пользовании . Циркуль по существу является планетарным механизмом, у которого центральным (солнечным) колесом является шестерня 5, связанная опорной ножкой 1 и карданными шарнирами 2 и 7 с опорной пятой 3. Шестерни 6 и 11, соединенные между собой поворотной ножкой 9 и карданными шарнирами 8 и 10, являются сдвоенным сателлитом, а шестерня 12 - сателлитом. Роль водила играют два корпуса 4 и 22, соединенные штангами 23. Вид вычерчиваемых кривых зависит от соотношения чисел зубьев шестерен, а их размеры устанавливают перемещением гаек 20 и 16 по соответствующим винтам 18 и 15. Пишущее приспособление 14 закреплено на шарнирном параллелограмме. 1 з.п. ф-лы, 2 ил.

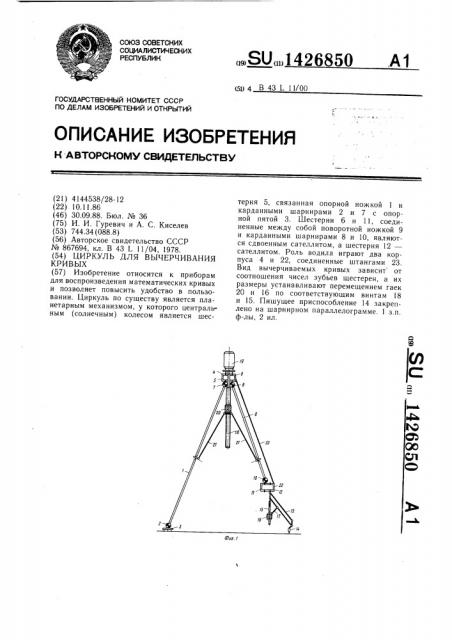

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 В 43 1 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4144538/28-12 (22) 10.11.86 (46) 30.09.88. Бюл. № 36 (75) И. И. Гуревич и А. С. Киселев (53) 744.34 (088.8) (56) Авторское свидетельство СССР № 867694, кл. В 43 1 11/04, 1978. (54) ЦИРКУЛЪ ДЛЯ ВЫЧЕРЧИВАНИЯ

КРИВЫХ (57) Изобретение относится к приборам для воспроизведения математических кривых и позволяет повысить удобство в пользовании. Циркуль по существу является планетарным механизмом, у которого центральным (солнечным) колесом является шес„„SU„,1426850 А1 терня 5, связанная опорной ножкой 1 и карданными шарнирами 2 и 7 с опорной пятой 3. Шестерни 6 и ll, соединенные между собой поворотной ножкой 9 и карданными шарнирами 8 и 10, являются сдвоенным сателлитом, а шестерня 12— сателлитом. Роль водила играют два корпуса 4 и 22, соединенные штангами 23.

Вид вычерчиваемых кривых зависит от соотношения чисел зубьев щестерен, а их размеры устанавливают перемещением гаек

20 и 16 по соответствующим винтам 18 и 15. Пишущее приспособление 14 закреплено на шарнирном параллелограмме. 1 з.п. ф-лы, 2 ил.

26850

20

Формула изобретения

Изобретение относится к чертежным приборам для воспроизведения математических кривых.

Цель изобретения — повышение удобства в пользовании при вычерчивании кривых

1и настройке циркуля на воспроизведение

,кривых различных размеров.

На фиг. 1 и 2 показан предлагае-! мый циркуль, две проекции.

Циркуль содержит опорную ножку 1,,связанную карданным шарниром 2 с опор ной пятой 3, устанавливаемой на плос,кость чертежа. В корпусе 4 установлена пара шестерен 5, 6, находящихся

- в зацеплении, при этом шестерня 5 карданным шарниром 7 соединена с ножкой 1, ;а шестерня 6 соединена карданным шар:ниром 8 с верхним концом поворотной ножки 9, нижний конец которой посредст.вом карданного шарнира 10 связан с шес терней 11, находяшейся в зацеплении с, шестерней 12. С шестерней 12 жестко

1скреплено одно из звеньев шарнирного параллелограмма 13 на противоположном его звене закреплено пишущее приспособ-ление 14, Два смежных звена шарнирного параллелограмма связаны между собой пос редством пары винт 15 — гайка 16 с тягой 17. В корпусе 4 закреплена резьбовая ось 18 с ручкой 19 на верхнем конце; на резьбовой оси установлена гайка 20, связанная тягами 21 с ножками 1 и 9. Пара шестерен 11, 12 заключена в корпусе 22, который связан с, корпусом 4 параллельными штангами 23, обеспечивающими параллельность осей всех

; шестерен.

Кинематически циркуль по существу является планетарным механизмом, центральным (солнечным) колесом которого является шестерня 5, связанная с опорной пятой 3 ножкой 1 и карданными шарнирами 2, 7. Сдвоенными сателлитами являются шестерни 6, 11, связанные ножкой 9 и карданными шарнирами 8, 10; шестерня 12 также является сателлитом, а роль водила выполняют

2 корпуса 4 и 22, соединенные штангами 23.

При повороте циркуля вокруг точки 0— центра опорной пяты 3 шарнирный параллелограмм 13 вместе с пишущим приспособлением 14 дополнительно поворачивается вокруг оси шестерни 12. Вид вычерчиваемой при этом кривой зависит от соотношений чисел зубьев шестерен. Так, если числа зубьев шестерен 5 и 6 равны, а отношение чисел зубьев шестерен 11 и 12 равно 2, то пишушее приспособление воспроизводит эллипс, большая полуось которого равна (ОВ+ВА), а малая— (О — ВА).

Размер ОВ при настройке устанавливают с помощью гайки 20, а размер

ВА — с помощью гайки 16, Изменяя соотношение чисел зубьев шестерен, можно вычерчивать другие циклические кривые.

1. Циркуль для вычерчивания кривых, содержащий опорную и поворотную ножки, .соединенные между собой одними концами посредством корпуса, и установленный на поворотной ножке шарнирный параллелограмм с пишущим приспособлением, отличающийся тем, что, с целью повышения удобства в пользовании, он имеет установленную в корпусе первую пару шестерен, каждая из которых связана с одной из ножек посредством карданных шарниров, и вторую пару шестерен, одна из которых связана карданным шарниром со свободным концом поворотной ножки, а другая закреплена на одном из звеньев шарнирного параллелограмма.

2. Циркуль по п. 1, отличающийся тем, что он имеет закрепленную на корпусе резьбовую ось с гайкой и тяги, связывающие ось с ножками, два смежных

40 звена шарнирного параллелограмма связаны между собой посредством резьбовой пары с тягой.
