Устройство для монтажа крупногабаритных конструкций

Устройство для монтажа крупногабаритных конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано для монтажа крупногабаритных конструкций. Цель изобретения - повышение надежности и эксплуатационных качеств устройства путем устранения перекосов при подъеме конструкции. Устройство содержит траверсы 1, соединенные : верхними концами с поднимаемой конструкцией 2. Траверсы соединены Х-образно, пересекаясь в общем узле 9, и связаны стяжным стропом 10. Крюки кранов соединяют с нижними концами траверс. .3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 А1 (191 (11) ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4134602/29-11 (22) 15.!0.86 (46) 30.09.88. Бюл. У 36 (71) Проектно-технологический и конструкторский институт организации производства и экономики монтажных и специальных строительных работ УкрПТКИмонтажспецстрой" (72) И.А.Рогов и B.Ô.Сипий (53) 621.86.061(088.8) (56) Авторское свидетельство СССР

К 740710, кл. В 66 F 19/00, 1978. (54) УСТРОЙСТВО ДЛЯ МОНТАЖА КРУПНОГАБАРИТНЫХ КОНСТРУКЦИЙ 11 В 66 F 19/00, В 66 С 1/10 . (57) Изобретение относится к строительству и может быть использовано для 1 монтажа крупногабаритных конструкций.

Цель изобретения — повышение надежности и эксплуатационных качеств устройства путем устранения перекосов при подъеме конструкции. Устройство содержит траверсы 1, соединенные верхними концами с поднимаемой конструкцией 2. Траверсы соединены Х-образно, пересекаясь в общем узле 9, и связаны стяжным стропом 10. Крюки кранов соединяют с нижними концами траверс.,3 ил.

142694) Составитель О. Фотинич

Техред М. Ходанич Корректор М. Максимишинец

Редактор А.. Ревин

Заказ 4823/24 Тираж 691 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, Изобретение относится к строительству и может быть использовано для монтажа крупногабаритных конструкций е

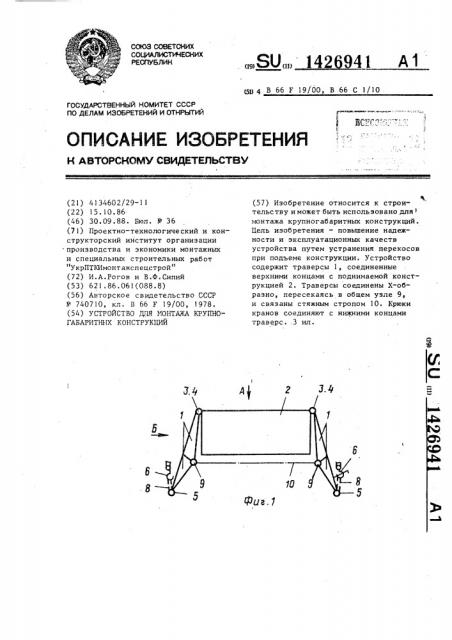

Цель изобретения — повышение надежности и эксплуатационных качеств устройства путем устранения перекосов при подъеме конструкции, На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2— вид А на фиг. l на фиг. 3 — вид Б на фиг. 1.

Устройство содержит траверсы 1, например треугольные, верхние концы ксторых расположены по бокам поднимаемой конструкции 2. Верхние концы траверс 1 через оси 3 шарнирно соединены с опорными столиками 4, грикрепленными к верхней части конструк- 20 ции 2.Нижние концы 5 траверс 1,расположенных со стороны каждого из кранов

6, жестко связаны балкой 7, на которой закреплены подъемные стропы 8,навешиваемые, в свою очередь, на крюки 25 кранов 6. Траверсы каждой пары, расположенные со стороны кранов 6, соединены шарнирно Х-образно и пересекаются в общем узле 9, Стяжной строп

10 закреплен между узлами 9 пересечения траверс.

Устройство работает следующим образом.

Подъемные стропы 8 навешивают на крюки кранов 6 и осуществляют подъем конструкции 2 на заданную высоту. формулаизобретения

Устройство для монтажа крупногабаритных конструкций, содержащее две пары треугольных траверс, нижние концы которых в каждой паре связаны балками, и стяжной строп, соединяющий эти пары траверс, о т л и ч а ю щ е е с я тем,что,с целью повышения надежности и эксплуатационных качеств устройства путем устранения перекосов при подъеме конструкции, траверсы каждой пары соединены шарнирно Х-образно, а стяжной строп закреплен своими концами в упомянутых шарнирных соединениях.
