№ И."696

Класс 2!a -, 1Ява

21а 29вз

СССР

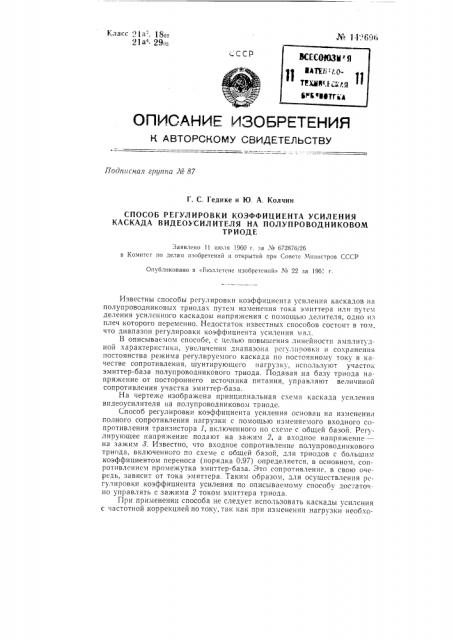

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 87

Г. С. Гедике и Ю. А. Колчин

СПОСОБ РЕГУЛИРОВКИ КОЭФФИЦИЕНТА УСИЛЕНИЯ

КАСКАДА ВИДЕОУСИЛИТЕЛЯ НА ПОЛУПРОВОДНИКОВОМ

ТРИОДЕ

Заявлено 11 июля 1960 г. за Х 672876/26 в Комитст по делам изобретений и открытий при Совете Министров СССР

Опубликовано в <;Бюллетене изобретении» ¹ 22 за 196 . г.

Известны способы регулировки коэффициента усиления каскадов на полупроводниковых триодах путем изменения тока эмиттера или путем деления усиленного каскадом напряжения с помощью делителя, одно из плеч которого переменно. Недостаток известных способов состоит в том, что диапазон регулировки коэффициента усиления мал.

В описываемом способе, с целью повышения линейности амплитудной характеристики, увеличения диапазона регулировки и сохранения постоянства режима регулируемого каскада по постоянному току в качестве сопротивления, шунтирующего нагрузку, используют участок эмиттер-база полупроводникового триода. Подавая на базу триода напряжение от постороннего источника питания, управляют величиной сопротивления участка эмиттер-база.

На чертеже изображена принципиальная схема каскада усиления видеоусилителя на полупроводниковом триоде.

Способ регулировки коэффициента усиления основан на изменении полного сопротивления нагрузки с помощью изменяемого входного сопротивления транзистора 1, включенного по схеме с общей базой. Регулирующее напряжение подают на зажим 2, а входное напряжение— на зажим 3. Известно, что входное сопротивление полупроводникового триода, включенного по схеме с общей базой, для триодов с большим коэффициентом переноса (порядка 0,97) определяется, в основном, сопротивлением промежутка эмиттер-база. Это сопротивление. в свою очередь, зависит от тока эмиттера. Таким образом, для осуществления рсгулировки коэффициента усиления по описываемому способу достаточно управлять с зажима 2 током эмиттера триода, При применении способа не следует использовать каскады усиления с частотной коррекцией по току, так как при изменении нагрузки необхо2 димо одновременное, изменение корректирующих контуров. Более удобно использовать каскады усиления с частотной коррекцией в цепях нагрузки. При глубокой, регулировке для выравнивания частотной характеристики регулируемого каскада в шунтирующей цепи применяют корректирующие Кб-цепочки.

Описаннщ сцособ может найти применение в высокочастотной технике, например в технике телевидения, Предмет изобретения

Составитель Г. А. Емельянов

Редактор Н. С. Кутафина Техред А. А. Камышиикова Корректор И. А. Шпынева

Подп. к печ. 18.XII-61 г

3ак I2320

Формат бум. 70Х108 /1в Объем 0,18 изд. л.

Тираж 700 Объем 4 кап.

ЦБТИ при Комитете по делам изобретений и открытий прп Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете- Министров СССР, Москва, Петровка, 14.

Способ регулировки коэффициента усиления каскада видеоусилителя на полупроводниковом триоде, основанный на использовании регулируемого сопротивления, шунтирующего нагрузку, о т л и ч а ю щ и йс я тем, что, с целью повышения линейности амплитудной характеристики, увеличения диапазона регулировки и сохранения постоянства режима регулируемого каскад по постоянному току, в качестве сопротивления, шунтирующего нагрузку, используют промежуток эмиттербаза полупроводникового триода и управляют величиной его сопротивления, изменяя подаваемое на базу этого триода напряжения от постороннего источника.
