Вентильная головка

Вентильная головка

Иллюстрации

Показать все

Реферат



Изобретение относится к санитарно-технической арматуре и касается конструктивного выполнения вентильной головки водоразборного крана. Цель изобретения - повышение ремонтопригодности . Вентильная головка содержит корпус 1, маховик 4, шток 7, направляющий элемент 8, запорный клапан 9 и крепежный винт 13. Корпус 1 вьшолнен с выступами 2 и 3 на наружной поверхности, образующими кольа п цевой паз. Маховик 4 выполнен из элементов продольной плоскости разъема , размещенных в кожухе 5 и имеющих на внутренней поверхности резьбу и выступ 6, размещенный в кольцевом пазу корпуса 1. Направляющий элемент 8 выполнен в виде колпака с резьбой на наружной поверхности, взаимодействующей с резьбой маховика 4. Запорный клапан 9 имеет уплотнительную прокладку 10 и коническую насадку 11 и закреплен на штоке 7 посредством винта 12. Крепежный винт 13 закрывает верхний торец маховика 4 через уплотнительную прокладку 14 и фиксирует элементы маховика 4. На штоке 7 размещено уплотнительное кольцо 15. Корпус 1 имеет в верхней части на наружной поверхности плоские грани, контактирующие с плоскими гранями на внутренней поверхности направляющего элемента. В нижней ча(ти корпус 1 на наружной поверхности имеет резьбу для соединения с корпусом водоразборного крана . 2 ил. i V IND о 4 О1 Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1427045 А 1 (51)4 Е 03 С 1/04, F 16 К. 1/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

I (21) 3974576/29 "33 (22) 05. 11.85 (46) 30.09.88. Вюл. Р 36 (71) Московский научно-исследовательский и проектный институт жилищного хозяйства "Мосжилниипроект" (72) И.О.Обельченко и В.Н.Исаев (53) 696.117 (088.8) (56) Авторское свидетельство СССР

Р 1094924, кл. Е 03 С 1/04, 1982.

Патент Великобритании

У 1111005 кл, F 2 V 1968. (54) ВЕНТИЛЬНАЯ ГОЛОВКА (57) Изобретение относится к санитарно-технической арматуре и касается конструктивного выполнения вентильной головки водоразборного крана.

Цель изобретения — повышение ремонтопригодности. Вентильная головка содержит корпус 1, маховик 4, шток 7, направляющий элемент 8, запорный клапан 9 и крепежный винт 13. Корпус ! выполнен с выступами 2 и 3 на наружной поверхности, образующими кольцевой паз. Маховик 4 выполнен из элементов продольной плоскости разъема, размещенных в кожухе 5 и имеющих на внутренней поверхности резьбу и выступ 6, размещенный в кольцевом пазу корпуса 1. Направляющий элемент 8 выполнен в виде колпака с резьбой на наружной поверхности, взаимодействующей с резьбой маховика 4. Запорный клапан 9 имеет уплотнительную прокладку 10 и коническую насадку 11 и закреплен на штоке 7 посредством винта 12. Крепежный винт 13 закрывает верхний торец маховика 4 через уплотнительную прокладку 14 и фиксирует элементы маховика 4. На штоке 7 размещено уплотнительное кольцо 15. Корпус щ

Ф

1 имеет в верхней части на наружной поверхности плоские грани, контактирующие с плоскими гранями на внутренней С поверхности направляющего элемента.

В нижней части корпус 1 на наружной поверхности имеет резьбу для соеди- 1 нения с корпусом водоразборного крана. 2 ил.

1427045

Изобретение относится к санитарнотехнической арматуре, в частности к вентильным головкам водоразборных кранов.

Целью изобретения является повы5 шение ремонтопригодности.

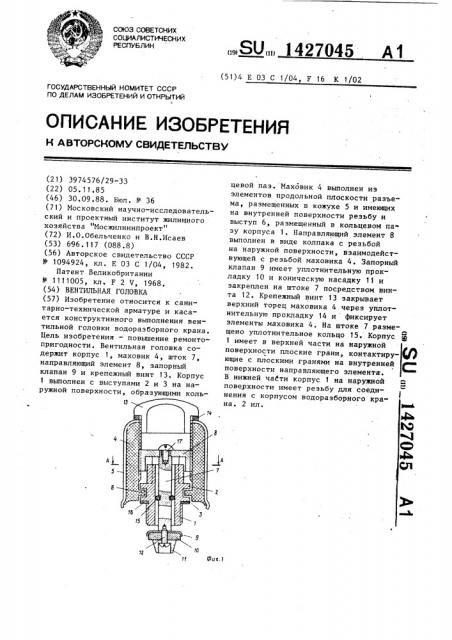

На фиг. 1 изображена вентильная головка, продольный разрез; на фиг,2разрез A-А на фиг. 1.

Вентильная головка содержит корпус 1, выполненный с выступами 2 и 3 на наружной поверхности, образующими кольцевой паз, маховик 4, выполненный из элементов продольной плоскости разъема, размещенных в кожухе

5 и имеющих на внутренней поверхности резьбу и выступ 6, размещенный в кольцевом пазу корпуса, шток 7 размещенный на штоке направляющий эле20 мент 8 в виде колпака с резьбой на наружной поверхности, взаимодействующей с резьбой маховика 4, запорный клапан 9 с уплотнительной прокладкой 10 и конической насадкой 11, соединенный со штоком посредством винта 12, крепежный винт 13, закрывающий верхний торец маховика 4 через уплотнительную прокладку 14 и фиксирующий элементы маховика, уплотнительное кольцо 15, размещенное на штоке, корпус 1 имеет в верхней части на наружной поверхности плоские грани, контактирующие с плоскими гранями на внутренней поверхности направляющего элемента 8, предотвра- 35 щающими поворот корпуса 1 при вращении маховика 4. (Корпус 1 вертикальной головки имеет в нижней части на наружной поверхности резьбу для соединения с корпусом водоразборного крана и уплотнительную прокладку 16.

Направляющий элемент 8 закреплен на штоке 7 посредством винта 17.

Вентильная головка работает следующим образом

При вращении маховика 4 заключенные в кожух 5 его элементы передают через резьбовое соединение с направляющим элементом 8 возвратно-поступательное движение штоку 7, в результате чего запорный клапан отходит от седла.

Такое конструктивное выполнение вентильной головки позволяет повысить ее ремонтопригодность, так как дает возможность производить замену наиболее быстроизнашивающейся резьбовой пары без снятия корпуса вентильной головки.

Формула и з о б р е т е н и я

Вентильная головка, содержащая корпус, маховик, соединенный со штоком направляющий элемент в виде колпака с резьбой и запорный клапан с уплотнительной прокладкой и конической насадкой, о т л и ч а ю щ а яс я тем, что, с целью повышения ремонтопригодности, корпус выполнен с выступами на наружной поверхности, образующими кольцевой паэ, в котором размещен кольцевой выступ, образованный на внутренней поверхности маховика, выполненного из элементов продольной плоскости резъема, размещенных в кожухе и имеющих на внутренней поверхности резьбу, взаимодействующую с резьбой направляющего элемента, которая образована на его наружной поверхности.

1427045

А-А
