Распорное устройство проходческого комбайна

Распорное устройство проходческого комбайна

Иллюстрации

Показать все

Реферат



Изобретение относится к горному машиностроению и м.б. использовано при проведении горных выработок проходческими комбайнами. Цель изобретения - повышение производительности за счет уменьшения вьгоалов породы при снижении удельных давлений от опорных, плит на стенки выработки. Распорное устр-во включает корпус с гнездами, в которых установлены опорные плиты (П) 5 с хвостовиками 6. На передней стенке гнезд шарнирно установлены упоры 8. Гнезда расширяются в сторону оси комбайна. При распоре комбайна гидродомкраты 7 выдвигают П 5 до контакта со стыками выработки. Контакт П 5 с породой обеспечивается вьщвижением штоков гидродомкратов 7 и разворотом П 5 в расширяющихся гнездах. Упо- g ры 8 поворачиваются вокруг шарнира, обеспечивая постоянный контакт корпуса с хвостовиками 6. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (l9) Б (11) (51) 4 Е 21 С .7/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ.-- TW

Т

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4130258/22-03 (22) 07.07.86 (46} 30.09.88. Бюл. М 36:, (71) Донецкий государственный проект" но-конструкторскии и зксперименталь" ный институт комплексной механизации шахт (72) А.М.Левин и М.С.Барановский (Я) 622.232.72; 622.26 (088.8) (56) Авторское свидетельство СССР

119 432288, кл. Е 21 С 29/02, 972.

Авторское свидетельство СССР

119 454345, кл. Е 21 С 27/22, 1973. (54) РАСПОРНОЕ УСТРОЙСТВО ПРОХОДЧЕСКОГО КОМБАЙНА (57) Изобретение относится к горному машиностроению и м.б. использовано при проведении горных выработок про" ходческими комбайнами. Цель изобретения — повышение производительности за счет уменьшения вывалов породы при снижении удельных давлений от опорных, плит на стенки выработки. Распорное устр-во включает корпус с гнездами, в которых установлены опорные плиты (П) 5 с хвостовиками 6. На передней стенке гнезд шарнирно установлены упоры 8. Гнезда расширяются в сторону оси комбайна. При распоре комбайна гидродомкраты 7 выдвигают П 5 до контакта со стыками выработки. Контакт

П 5 с породой обеспечивается выдвижением штоков гидродомкратов 7 и разворо том П 5 в расширяющихся гнездах. Упо- Я ры 8 поворачиваются вокруг шарнира, обеспечивая постоянный контакт корпу-. са с хвостовиками 6. 2 ил.

1427064

Изобретение относится к гофной— промышленности и может быть использовано при проведении горных выработок проходческими комбайнами, Формула иэ обретения й1

Составитель В,Страхов .

Редактор А,Огар Техред M.Дидык . Корректор С.Шекмар

Заказ 4834/30 Тираж 459 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Г1осква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Целью изобретения является повышение производительности за счет уменьшения вывалов породы при снижении удельных давлений от опорных плит на стенки выработки.

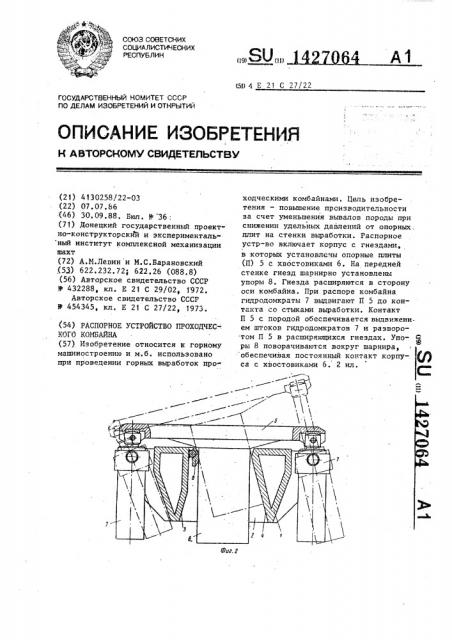

На фиг,1 приведено распорное устройство, общий вид;на фиг.2 — расположение опорной плиты с хвостовиком в расширяющемся гнезде корпуса распорного устройства (пунктиром показано положение распоркой плиты в выдвинутом положении, когда она предельно отклонена).

Распорное устройство проходческого20 комбайна включает корпус 1 с гнездами

2, имеющими переднюю 3 и заднюю 4 стенки, в которых установлены опорные плиты 5 с хвостовиками 6 прямоугольной формы в поперечном сечении. Плиты25

5 связаны с корпусом 1 домкратами 7 подачи. На передней стенке 3 каждого гнезда шарнирно установлены упоры 8.

Гнезда 2 расширяются в сторону оси 9 комбайна. 30

При распоре комбайна гидродомкраты

7 выдвигают плиты 5 до контакта со стенками выработки.Еслиповерхность выработки не параллельна осн комбайна, то плиты 5 все равно контактируют с породой по всей длине. Это обеспечивается выдвижением штоков гидродомкратами 7 подачи на разную длину и разворотом плит 5 с хвостовиками 6 в расширяющихся гнездах 2 корпуса 1. При этом упоры

8 также поворачиваются вокруг шарнира, обеспечивая постоянный контакт корпуса 1 с хвостовиками 6, Распорное устройство проходческого комбайна, включающее корпус с гнездами, имеющими переднюю и заднюю стен" ки, в которых установлены опорные плиты с хвостовиками прямоугольной формы в поперечном сечении, связанные с корпусом гидродомкратами подачи, отличающееся тем, что, с целью повышения производительности за счет уменьшения вывалов породы при снижении удельных давлений от опорных плит на стенки выработки, оно снабжено упорами, шарнирно установленными на передних стенках гнезд, а передние и задние стенки гнезд выполнены наклонными с расширением гнезд к оси комбайна.
