Устройство для уплотнения хрупких изделий тарельчатой формы

Устройство для уплотнения хрупких изделий тарельчатой формы

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„14271 1 А1 (su 4 F 16 Л 15/46

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4215684/25-08 (22) 25.03 87 (46) 30.09.88. Бкл. В 36 (71) Самостоятельное конструкторско-технологическое бюро по проектированию приборов и аппаратов из стекла (72) В.Н. Савенков (53) 62-762(088 .8) (56) Авторское свидетельство СССР

У 267928, кл. С 01 N 3/04, 1970. (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ХРУПКИХ ИЗДЕЛИЙ TAPEJIbЧАТОЙ ФОРМЫ (57) Изобретение относится к контрольно-измерительной технике и позволяет повысить надежность работы уплотнений при определении качественнык показателей стеклянных изделий.

Эластичный зажим 2, расположенный внутри корпуса 1, выполнен в виде тонкостенной резиновой втулки 10, края которой повторяют форму концевых частей ниппелей 3, 4, на которых она закреплена. Внутренний диаметр резиновой втулки 10 выполнен меньше минимального наружного размера уплотняемого изделия 12, за счет чего устраняется возможность образования складок на внутренней поверхности эластичного зажима 2, Выполнение концевых частей ниппелей 3, 4 коническими, а краев резиновой втулки — по форме этих ниппелей позволяет все внутренние упругие силы эластичного зажима сосредоточить на уплотнении изделия 12. f з.п.ф-лы, 1 ил. теля 6 растяжения,. тем самым увеличивая свой внутренний размер в средней части 11. Это дает возможность беспрепятственно установить изделие 12 сквозь ниппель 3 внутрь эластичного .зажима 2, при этом уплотняемое иэделие 12 упирается тарелочкой 15 в упор 14, занимая номинальное положение. Затем пневмопереключатель 9 соединяет полость 7 с атмосферой. Резиновая втулка 10 за счет внутренних упругих сил сжимается, стремясь принять первоначальную форму, и плотно охватывает по периметру тарелочку 15 изделия 12, герметизируя его, после чего можно производить контрольноизмерительные операции.

Благодаря тому, что внутренний диаметр резиновой втулки 10 в ее средней части 1 1 в свободном состоянии меньше минимального наружного размера тарелочки 15 уплотняемого изделия t2, то в эластичном зажиме

2 под действием внутренних упругих сил возникают напряжения растяжения ио периметру контакта его с тарелочкой 15, что исключает возможность образования складок на внутренней поверхности эластичного зажима 2 и гарантирует надежное уплотнение, Выполнение краев резиновой втулки 10 в виде конусов 13 и концов ,виппелей 3 и 4, повторякщнх их форму, позволяет соединить упомянутые детали. без предварительного натяга в направлении, перпендикулярном образующей конусов, Это сокращает габаритные размеры устройства в соевом направлении, что очень важно при коротких уплотняемых изделиях 12, а также способствует сосредоточению внутренних упругих сил эластичного зажима 2 по периметру уплотняемой тарелочки 15, что повышает надежность устройства в работе.

Снабжение ниппеля 4 упором 14 позволяет помещать уплотняемую тарелочку в. самой узкой части резиновой втулки 10, что также повышает надежность уплотнения.

Растяжение резиновой втулки 10 в диаметральном направлении под действием разрежения в полости 7 в момент установки тарелочки 15 исключает трение между ней и эластичным зажимом, что сокращает износ последне- го и повышает срок службы устройства, а уплотнение за счет упругих сил реИзобретение относится к контрольно-измерительной технике, в частности к устройствам ля определения качественных показателей стеклянных изделий и полуфабрикатов в стекольном приборостроении.

Цель изобретения - уменьшение габаритов и повышение надежности устройства в работе за счет улучшения 1( герметичности.

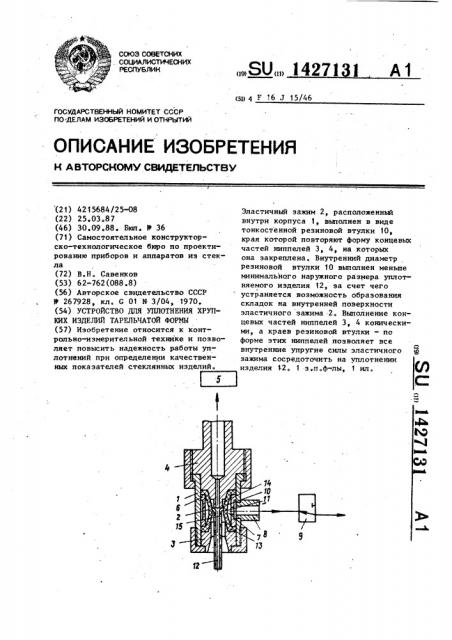

На чертеже изображено предлагаемое устройство, разрез.

Устройство содержит корпус 1,расположенные внутри него эластичйый зажим 2, закрепленный герметично од. нрвременно на двух соосно расположенных ниппелях - нижнем 3 и верхнем 4, соединенных внутренним каналом с измерительным приспособлением 5, и 20 кольцевой ограничитель 6 растяжения, 3ежду наружной поверхностью эластичного зажима 2 и внутренней поверхностью кольцевого ограничителя 6 растяжения образована полость Z, которая через штуцер 8 и пневмопереключатель 9 соединена с вакуумной системой. Эластичный зажим 2 выполнен ,в виде тонкостенной резиновой втулки 10, внутренний размер которой в ее средней части 11, расположенной между ниппелями 3 и 4, вьяолнен меньше минимального размера уплотняемого изделия 12, а края расширены в виде конусов 13 и размеры их подобраны

35 так, что они соединены с ниппелями 3 и 4 беэ предварительного натяга, для чего концы яиппелей 3 и 4 повторяют форму краев эластичного зажима 2.

Ниппель 4 снабжен упором 14, торец 40 которого совпадает с линией перехода конической части эластичного зажима в цилиндрическую.

Конструктивной особенностью уплотняемого изделия 12 является наличие на его торце тарелочки 15

Измерительным приспособлением 5 может служить, например, устройство для пневматического контроля внутреннего сечения иэделия 12.

Устройство работает следукщим образом.

Пневмопереключатель 9 соединяет полость 7 через штуцер 8 с вакуумной системой. В полости 7 создается

55 разрежение, под действием которого тонкостенная резиновая втулка l0 растягивается и прижимается к внутренней поверхности кольцевого ограничиФ о р м у л а и з о б р е т е н и я

Составитель И. Пащенко

Техред М.Дидык

Корректор С. Черни

Редактор М. Петрова

Заказ 4838/33 Тираж 784

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб р д. 4/5

Подпис ное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 14271 зиновой втулки 10 устраняет необходимость точной подборки давления в полости 7 и исключает возможность разрушения хрупкой стеклянной тарелочки 15 или разрыва резиновой втулки по периметру контакта с тарелочкой 15. IQ

1. Устройство для уплотнения хрупких изделий тарельчатой формы, содержащее эластичный зажим, закрепленный герметично одновременно на

pB coocHo расположенных 1iHlIIIBRHx один из которых соединен внутренним каналом с измерительным приспособле- " нием, и кольцевой ограничитель рас« тяжения, установленный концентрично эластичному зажиму с наружной стороны, о т л и ч а ю щ е е с я тем, что, с целью уменьшения габаритов и повышения надежности устройства в работе, эластичный зажим выполнен

31 4 в виде тонкостенной резиновой втулки, внутренний диаметр которой в средней части., расположенной между ниппелями, выполнен меньше минимального размера уплотняемого изделня, а края втулки - конической формы и соединены с ниппелями, причем концы ниппелей повторяют форму краев эластичного зажима, а между наружной поверхностью последнего и внутренней поверхностью кольцевого ограничителя растяжения образована полость, соединенная через пневмопереключатель с введенной в устройство вакуумной системой.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что на ниппеле, соединенном с измерительным приспособлением, выполнен упор, торец которого расположен в плоскости, совпадающей с линией перехода конической части эластичного зажима в цилиндрическую.
