Реферат



Изобретение относится к технике пробоотбора и может быть использовано для отбора проб жидкости из аппаратов , работающих при атмосферном давлении , в вакууме и при избыточном давлении . Целью изобретения является повышение представительности пробоотбора и надежности устройства в работе . Устройство содержит заборник пробы , пробоприемник и трубопроводы, соединяющие их между собой и с атм мосферой, Заборник пробы выполнен в виде и-образной трубки с двумя уп равляемыми сжатым газом двухпозиционными распределителями, размещенными на коленах трубки на разных уровнях . Кроме того, устройство может быть снабжено дополнительным двухпозиционным распределителем, размещенным на одном колене U-образной трубки с нижним двухпозиционным распределителем на том же уровне, что и верхний , на другом конце U-образной трубки . Устройство позволяет повысить надежность и представительность пробо отбора за счет обеспечения возможности промывки заборника пробы непосредственно в аппарате, а также за счет исключения случаев разгерметизации аппарата. 1 з.п. ф-лы, 6 ил. (Л

союз соеетских социдлистичесних

РЕСПУБЛИК,(19) (И) tsar 4 С 01 N 1/10

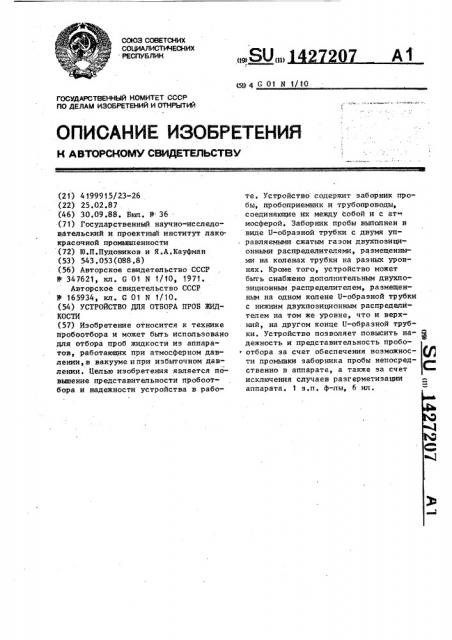

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ госудАРстеенный НоМНТЕТ сссР гю делдм изоБРетений и отнРытий (21) 419991.5/23-26 (22) 25.02.87 (46) 30.09.88. Бюл.. 9. 36 (71) Государственный научно-исследовательский и проектный институт лакокрасочной промышленности (72) Ю.П.Пудовиков и Я.А.Кауфман (53) 543.053(088.8) (56) Авторское свидетельство СССР

В 347621, кл. С 01 N 1/10, 1971.

Авторское свидетельство СССР

У 165934, кл. G 01 N 1/10. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ЖИДКОСТИ (57) Изобретение относится к технике пробоотбора и может быть использовано для отбора проб жидкости из аппаратов, работающих при атмосферном давлении, в вакууме и при избыточном давлении. Целью изобретения является повышение представительности пробоотбора и надежности устройства в работе. Устройство содержит заборник пробы, пробоприемник и трубопроводы, соединяющие их между собой и с ать мосферой. Заборник пробы выполнен в виде U-образной трубки с двумя управляемыми сжатым газом двухпозиционными распределителями, размещенными на коленах трубки на разных уровнях. Кроме того, устройство может быть снабжено дополнительным двухпозиционным распределителем, размещенным на одном колене U-образной трубки с нижним двухпозиционным распределителем на том же уровне, что и верхний, на другом конце U-образной трубки. Устройство позволяет повысить на.— g дежность и представительность пробо° отбора за счет обеспечения возможности промывки заборника пробы непосредственно в аппарате, а также за счет исключения случаев разгерметизации аппарата, 1 з.п. ф-лы, 6 ил.

1427207

Изобретение относится к технике— пробоотбора и может бьггь использовано для отбора проб жидкости из аппаратов, работающих прн атмосферном давлении, под вакуумом и прн избыточном

5 давлении.

Цель изобретения - повышение представительности пробы и надежности устройства.

На фиг. 1 показано устройство на стадии забора пробы, общий вид, на фиг. 2 — то же, при подаче пробы в пробоприемнике, на фиг. 3 — вариант выполнения устройства с дополнитель- 15 ным двухпоэиционньм распределителем, на фиг, 4 — двухпоэиционный распределитель, разрез, va фиг. 5 и 6 — сечения А-А и Б-Б на фиг. 4.

Устройство состоит иэ забор ника пробы в виде U-образной трубки 1 с двумя размещаемыми на ее коленах на разных уровнях двухпозиционными распр еделителямн: нижним распр еделителем 2 на левом колене и верхним распределителем 3 на правом колене, пробоприемника 4 и трубопроводов, соединяющих левое колено Ц-образной трубки (с нижним распределителем 2) с подачей сжатого газа (при вытеснении пробы в пробоприемник 4) или с атмосферой (трубопровод 5) и с подачей растворителя на промывку (трубопровод 6), правое колено U-образной ,трубки (с верхним распределителем 3)с пробоприемником 4 (трубопровод 7), замкнутые полости распределителей

2 и 3 — с подачей сжатого газа или с атмосферой (соответственно трубопровод 8 и 9). На всех трубопроводах 40 установлены вентили — трехпоэициочные краны 10-13 (соединение трубопроводов 8 и 9 с подачей сжатого газа— через общий вентиль 13) .

Каждый двухпозиционный распреде- 45 литель 2 (3) состоит из цилиндрического корпуса 14 с отверстием 15, крьппки 16 и поршня 17. Поршень 17 подпружинен относительно кольцевого упора 18 корпуса 14 пружиной 19 для исключения плотного прижатия поршня 17 к крышке 16 корпуса 14 установлена втулка 20, В поршне 17 выполнены две кольцевые канавки 21 и

22 и осевое отверстие 23 с радиаль«55 ным выходом 24 на канавку 22. В крыш, ке 16. выполнено отверстие 25, в корпусе 14 — радиальные отверстия 26 и 27, Дополнительный двухпоэииу онный распределитель 28 монтируется на левом колене U-образной трубки 1 на том же уровне, что и распределитель 3 на правом колене трубки 1, и подсоединяется к трубопроводу 5, а его управление осуществляется через трубопровод 29, подсоединяемый к трубопроводам8 и 9.

Трубопроводы ввариваются в крьппку30, которая монтируется на патрубке

31 обследуемого аппарата на фланце

32 с прокладками 33.

Устройство работает следующим образом.

При обследовании аппаратов, работающих при атмосферном давлении среды внутри аппарата, устанавливается эаборник пробы с двумя двухпозиционными распределителями 2 и 3 на U-образной трубке (фиг. 1 и 2) .

Вентили 11 и 12 ставятся в положение, соответствующее соединению Uобразной тРубки 1 с атмосферой (вентиль 11) и пробоприемником 4, а через него также с атмосферой (вентиль 12). <

Через вентиль 13 в двухпозиционные распределители 2 и 3 подается сжатый газ, и поршни 17, отжимая пружины

19, смещаются в крайнее левое положение до кольцевого упора 18 корпуса

14. Вентиль 10 закрьгг.

В результате соединения полости

U-образной трубки с атмосферой через трубопроводы 5 и 7 и с жидкой средой аппарата через отверстия 15, 26 и

27 корпуса 14 и каналы 22, 23 и 24" поршня 17 в U-образную трубку 1 поступает проба жидкости из аппарата и заполняет оба ее колена до уровня жидкости в самом аппарате.

После этого сбрасывают давление иэ распределителей 2 и 3 ° Полости распределителей 2 и 3 через вентиль 13 соединяют с атмосферой, поршни 17 пружиной 19 возвращаются в исходное положение, и через вентиль 11 по трубопроводу 5 подают в U-образную трубку 1 сжатый газ. Сжатым газом через каналы 22 и отверстия 26 и 27 распределителей 2 и 3 отобранная проба жидкости вытесняется в пробоприемник 4.

Пробоприемник 4 с отобранной пробой передают для выполнения химического н других анализов, после чего промывают.

Для промывки 0-пбраэной трубки 1 перекрывают вентиль 11 и через вен3 .1 42720 тиль 10 по трубопроводу 6 подают растворитель или другую промывную жидкость, которая собирается в емкости, устанавливаемой на место пробоприем5 ника 4 (или же в сам пробоприемник 4), остатки растворителя удаляются за. счет продувки трубки 1 сжатым газом, подаваемым через вентиль 11 при закрытом вентиле 10.

При обследовании химических аппаратов, работающих под вакуумом или под давлением, устанавливается заборник пробы с тремя двухпозиционными распределителями 2, 3 и 28 (фиг. 3) iS на U-образной трубке 1.

Управление работой такого устройства осуществляется в основном, аналогично, описанному.

ОтличиВ в функционировании их за- 20 ключается в том, что при заборе пробы вентили 11 и 12 закрыты (вентиль 10 . также) и полость U-образной трубки

1 соединяется через распределители 3 и 28 с газовой фазой аппарата, а не 25 с атмосферой, как в устройстве с двумя распределителями 2 и 3. Таким образом исключается разгерметизация обследуемого аппарата.

Устройство позволяет отбирать про- 30 бы из различных химических аппаратов, работающих как при атмосферном давлении внутри аппарата, так и под ва7

4 куумом и под избыточным давлением.

Оно обеспечивает отбор чроб достоверных и представительных, что достигается за счет наличия возможности промывки заборника пробы растворителем или другой промывной жидкостью непосредственно в аппарате, Устройство конструктивно несложно и надежно в работе.

Формула изобретения л

1. Устройство для отбора проб жидкости, состоящее из заборника пробы, пробоприемника и трубопроводов, соединяющих их между собой и с атмосферой, отличающееся тем, что, с целью повышения представительности пробы и надежности устройства, заборник пробы выполнен в виде U-образной трубки с двумя управляемыми сжатым газом двухпозиционными распределителями, размещенными на коленах трубки на разных уровнях.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что оно снабжено дополнительным двухпозиционным распределителем, размещенным на одном колене с нижним двухпозиционным распределителем на том же уровне, что и верхний на другом колене U-o6разной трубки.

1427207

1427207

I 427207

1427207

22
