Реферат



Изобретение относится к вычисли тельной технике и може.т быть исполь зёвано в аппаратуре визуального отображения алфавитно-цифровой информации . Целью изобретения является повышение надежности Устройство содержит блок управления, два коммутатора, блок памяти, блок преобразования кодов , счетчик импульсов, сдвиговый регистр , блок формирователей столбцов , блок формирователей строк, дешифратор , блок цифровых индикаторов, элемент ИЛИ, селектор импульсов по частоте повторения о 1 ил.

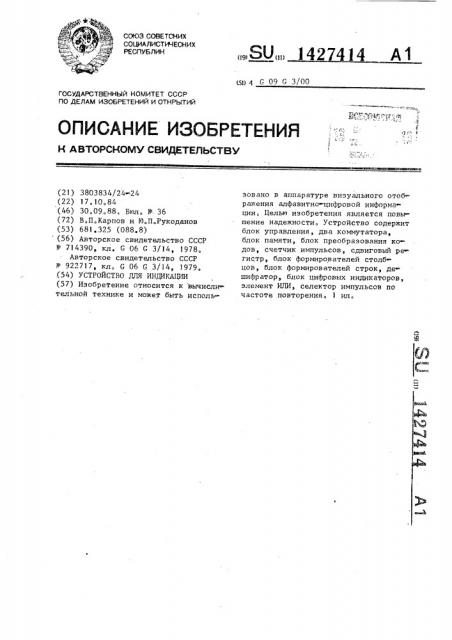

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

15И 1 0 09 С 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3803834/24-24 (22) 17.10.84 (46) 30.09.88. Бил. В. 36 (72) В.П.Карпов и tO.Ï,Ðóêîäàêoâ (53) 681 ° 325 (088.8) (56) Авторское свидетельство СССР

Ф 714390, кл. G 06 G 3/14, 1978.

Авторское свидетельство СССР

Р 922717, кл, G 06 G 3/14, 1979. (54) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ (57) Изобретение относится к вычисли тельной технике и может быть использовано в аппаратуре визуального отображения алфавитноцифровой информации. Целью изобретения является повышение надежности. Устройство содержит блок управления, два коммутатора, блок памяти, блок преобразования кодов, счетчик импульсов, сдвиговый регистр, блок формирователей столбцов, блок формирователей строк, дешифратор, блок цифровых индикаторов, элемент ИЛИ, селектор импульсов по частоте повторения, 1 ил.

1427414

Изобретение относится к вычислительной технике и может бь|ть исполь зовано в аппаратуре визуального отоб-ражения алфавитно-цифровой информации,, Целью изобретения является повьг"

> шение надежности.

На чертеже представлена функцио-. нальная схе;-|а устройства для .индика.ции„

Устройство содержит блок 1 управления,, первьгй 2 и второй 3 коммутата= рь!-, блок - памяти,, блок 5 пресбразо". вания кодов счетчик 6 имп ;льссв

> сдвиговый регистр 7, блок 8 формирова-. телей столбцов., де)хифратор 9, блок фсрми)зов артелей строк б по к 1 l п|пЬ ровых индикаторов „эпемент ИЛИ 12., селектор 13 импульсов по частоте пов- 20 торения,. информационную шину i;4, ад=песную ш|ину 15 и шину 1 6 "-, Гп)авчени1

Блок 1 управления содержит генератор 17 импульсов, элемент Ы 18„ счетчик 19 дешифратор 20 и инверторы 21 25 и 2 о

Устройство для индикации работает следующим образом, Первоначально в блок 4 памяти запи сывается информация с информационной 3Г шинь> 14 по адресам, поступаюш>зим по адрес;->ой шине 15, Ппн этом на шине 16 управления присутствует сигнал разрешающий з апись информации в блок 4 памяти по

> адресу поступающему с адресной шины

15 через коммутатор 2 на адресные вхо.:ды блока 4 памяти.

Таким образом, в блок 4 памяти .код каждого символа записывается пс 4п определенному адресу.

С

При изменении сигнала на п|-.не 16 управления уст»ойство перехс»tÃ>." в рея;;>и динамичсской (пострсчной) иь= дикации содержимого блока 4 памяти, На управляющий вход первого кошута=. тора 2 подается потенциал с перво:>"о выхода блока 1 управления. ч-.,о обеспечивает прохождение сигналов с вто=

I рой группы выходов (средние разряды) счетчика 6 импул ов на адресные входы блока 4 памяти, с выхода которсгс считанные коды символов через блок

5 преобразования кодов и второй коммутатор 3 заносятся в сдвиговый регистр 7 и далее через блок 8 формиро= вателей столбцов поступают на блок

11 цифровых индикаторов.

Блоком 5 преобразования кодов управляют коды, снимаемые с третьей группы (старшие разряды) счетчика 6 импульсов, Работой второго коммутатора 3 управляют сигналы,„снимаемь е с первой группы выходов (младшие разряды)

c >åò÷èêa 6 импульсов. Б этот момент времени дешифра ор 9 блокирован с выхода блока 1 управления, следовательно„ кл|>:чи блока 10 формировате лей c x p a aK>3b> Tbl M индикаторы блока 11 цифровых индикаторов не светятся. После завершения процесса за несегия в сдвиговый регистр 7 инфор мации о строке дешифратор 9 разбло кируется сигналом с вь:хода блока 1 управления и GTKpèH ae ñÿ ключ в блоке 10 формирователей строк, соот- =-тствующий возбуждаемой строке. Да лее процесс возбуждения для каждой из строк происходит циклически, ДЛя обеспечения сохранности ин дикаторов блока 11 цифровых индикато ров в случае остановки счетчика 6 импульсов или неисправности какоголибо ключа блока 10 формирователей стрск или другого элемента, влияюще го на динамическую развертку, сиг ням» с вьп."одов блока 10 формировате лей строк через элемент ИЗИ 2 поступают на вход селектора 13 импульсов по частоте повторения:

Как только импульсч ая по следов ательность прекратится, селектор 13 импульсов по частоте повторения сра ботает и обнули". сдвигсвый регистр 7, Это приведе к ст"лючению данной строки бло са i1 цифровых индикаторов и будет обe:."ïe÷ена его сохран ность.

Следовательно. при нааличии неисправности в блоке 10 формирователей строк, дешифраторе 9, счетчике 6 импульсов и блоке . Управления ре гистр 7 устанавливается в нулевое состояние и в блоке 11 цифровых индикаторов не происходит необратимого теплового пробоя, формула изобретения

Устроиство,цля индикации. содержащее блок управления, первый коммутатор, второй коммутатор, адресные входы которогс ссединень> с первой группой вь>ходов счетчика имггульсов, блок

14274

Составитель В.Выговский

Техред М.Ходанич

Редактор Е. Копча

Корректор M,Øàðoøè

Заказ 4856/47

Тираж 459 Подписное

ВНИИПИ Государственного комитета СССР

O по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 цифровых индикаторов, первая группа входов которого соединена с выходами (блока формирователей столбцов, вторая группа входов цифровых индикаторов соединена с выходами блока формирователей строк, входы которого соединены с выходами дешифратора, второй выход блока управления подключен к входу счетчика импульсов, элемент ИЛИ, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности, в него дополнительно введены блок преобразования кодов, сдвиговый регистр, селектор импульсов по частоте повторения и блок памяти, причем первый и второй информационные входы первого коммутатора соединены соответственно с вкодной адресной шиной устройства и, с второй группой выходов счетчика импульсов, управляющий вход первого коммутатора соединен с шиной управления устройства и с управляющим входом блока памяти, адресные входы которого подключены к выходам перво- .25

1,4

4 го коммутатора,.а информационные вхо ды - к входной информационной шине устройства, выходы блока памяти соединены с первой группой входов блока преобразования кодов, вторая группа входов котороГо соединена с третьей группой выходов счетчика импульсов и соответствуюшими входами дешифратора, дополнительный вход которого подключен к первому выходу блока управления, третий выход блока управления соединен с тактовым входом сдвигового регистра, информационный вход которого подключен к выходу второго комму таточка, выходы блока формирователей строк через последовательно соединен ные элемент ИЛИ и селектор импульсов по частоте повторения соединены с вхо--. дом сброса сдвигового регистра, вы ходы которого подключены к входам блока формирователей столбцов, выходы блока преобразования кодов соединены с информационными входами второго коммут атор а.
