Свч фазовращатель
Иллюстрации
Реферат
Изобретение относится к технике СВЧ. Цель изобретения - уменьшение частотной зависимости фазового сдвига, увеличение коэф. передачи и уменьшение габаритов. СВЧ-фазоврашатель содержит отрезки 1, 2 и 3 волновода с круговой поляризацией поля, соединенные каскадно. Отрезки 1 и 2 снабжены преобразователями 4 поляризации, а отрезок 3 снабжен фазосдвигающим эл-том 5, который установлен с возможностью поворота вокруг его продольной оси. Фазосдвигаюший эл-т 5 выполнен в виде двух излучателей 6 и 7, соединенных между собой и имеюш,их взаимно ортогональную круговую поляризацию и излучение в противоположные стороны вдоль оси отрезка 3. Использование широкополосных антенн в качестве излучателей 6 и 7 обеспечивает слабо выраженную частотную зависимость фазового сдвига в полосе пропускания этих излучателей 6 и 7. Для улучшения согласования и увеличения коэф. передачи излучатели 6 и 7 м. б. разделены экраном 8 с отверстием, через которое проходит фидерная линия 9, соединяющая эти излучатели 6 и 7. Для уменьшения габаритов в качестве фазосдвигаюш,его эл-та 5 м. б. использована плоская спираль, внутренним концом нагруженная на согласованную нагрузку и установленная терпендикулярно продольной оси от резка 3. 2 з. п. ф-лы, 1 ил. i (Л
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
584 Н01P 1 18
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCMOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4230827/24-09 (22) 16.04.87 (46) 30.09.88. Бюл. № 36 (71) Одесский электротехнический институт связи им. А. С. Попова (72) Т. А. Цалиев (53) 621.372.852 (088.8) (56) Лебедев И. В. Техника и приборы
СВЧ. М.: Высшая школа, 1970, т. 1. с. 299.
Сазонов Д. M. и др. Устройства СВЧ.
М.: Высшая школа, 1981, с. 245, 246. (54) СВЧ-ФАЗОВРАЩАТЕЛЬ (57) Изобретение относится к технике СВЧ.
Цель изобретения — уменьшение частотной зависимости фазового сдвига, увеличение коэф. передачи и уменьшение габаритов.
СВЧ-фазовращатель содержит отрезки 1, 2 и 3 волновода с круговой поляризацией поля, соединенные каскадно. Отрезки 1 и 2 снабжены преобразователями 4 поляризации, а отрезок 3 снабжен фазосдвигающи м эл-том 5, который установлен с возмож„„SU„„1427439 А1 ностью поворота вокруг его продольной оси.
Фазосдвигающий эл-т 5 выполнен в виде двух излучателей 6 и 7, соединенных между собой и имеющих взаимно ортогональную круговую поляризацию и излучение в противоположные стороны вдоль оси отрезка 3. Использование широкополосных антенн в качестве излучателей 6 и 7 обеспечивает слабо выраженную частотную зависимость фазового сдвига в полосе пропускания этих излучателей 6 и 7. Для улучшения согласования и увеличения коэф. передачи излучатели 6 и 7 м. б. разделены экраном 8 с отверстием, через которое проходит фидерная линия 9, соединяющая эти излучатели 6 н 7. Для уменьшения габаритов в качестве фазосдвигающего эл-та 5 м. б. использована плоская спираль, внутренним концом нагружен- у щ ная на согласованную нагрузку и установ- %ФФ ленная перпендикулярно продольной оси от С резка 3. 2 з. и. ф-лы, 1 ил.
1427439 формула изобретения
Составитель Е. Крутов
Редактор Л. Пилипенко Техред И. Верес Корректор Е. Конча
Заказ 4858/49 Тираж 633 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
Устройство относится к технике СВЧ и может быть использовано для изменения фазы сигнала в волноводном тракте.
Целью изобретения является уменьшение частотной зависимости фазового сдвига, увеличение коэффициента передачи и умень шение габаритов.

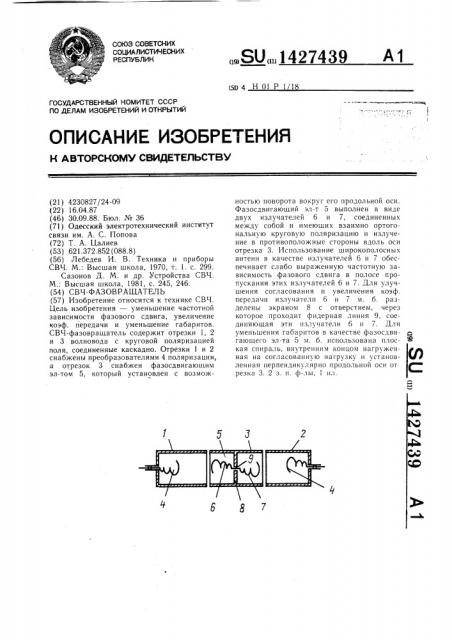

На чертеже схематично изображен СВЧфазовращатель.
СВЧ-фазовращатель содержит три отрезка 1 — 3 волновода с круговой поляризацией поля, соединенные каскадно. Крайние из них 1 и 2 снабжены преобразователями 4 поляризации, а средний 3 — фазосдвигаюгцим элементом 5, который установлен с возможностью поворота вокруг его продольной оси. Фазосдвигающий элемент 5 выполнен в виде двух излучателей 6 и 7, имеющих взаимно ортогональную круговую поляризацию и излучение в противоположные стороны вдоль оси среднего отрезка 3 волновода с круговой поляризацией, соединенных между собой.
Устройство может содержать экран 8 с отверстием, выполненный из проводя щего или поглощающего материала, и фидерную линию 9.
Устройство работает следующим образом.
Сигнал с входа устройства поступает на один из преобразователей 4 поляризации, который возбуждает в отрезке 1 волновода с круговой поляризацией волну круговой поляризации с определенным направлением вращения электрического вектора.
Затем волна возбуждает один из излучателей 6 круговой поляризации, и с него сигнал поступает на другой излучатель 7 круговой поляризации с ортогональной по ляризацией и переизлучается в направлении входного преобразователя 4 поляризации, а с него поступает на выход.
При повороте фазосдвигающего элемента 5 на угол q в силу того, что излучатели 6 и 7 имеют ортогональную круговую поляризацию, на выходе сигнала приобретает фазовый сдвиг 2q;. Сигнал от входного преобразователя 4 поляризации, поступивший на выходной преобразователь 4 поляризации, не возбуждает его, так как их направления поляризации противоположны.
Так как в качестве излучателей 6 и 7 используются широкополосные антенны, то фазовый сдвиг имеет слабо выраженную частотную зависимость в полосе пропускания излучателей 6 и 7.
Излучатели 6 и 7 для улучшения согласования и увеличения коэффициента передачи могут быть разделены экраном 8 с отверстием, через которое проходит фидерная линия 9, посредством которой соединены излучатели 6 и 7.
С целью уменьшения габаритов в качестве фазосдвигающего элемента 5 мо10 жет быть использована плоская спираль, внутренним концом нагруженная на согласованную нагрузку и установленная перпендикулярно продольной оси среднего отрезка 3 волновода с круговой поляризацией.
1. СВЧ-фазовращатель, содержащий три отрезка волновода с круговой поляризацией, соединенных каскадно, причем крайние из них снабжены преобразователями поляризации, а средний — фазосдвигающим элементом, установленным с возможностью поворота вокруг его продольной оси, отличающийся тем, что, с целью уменьшения частотной зависимости фазового сдвига, фазосдвигающий элемент выполнен в виде двух излучателей, имеющих взаимно ортогональную круговую поляризацию и излучение в противоположные стороны вдоль оси среднего отрезка волновода с круговой поляризацией и соединенных между собой.
2. СВЧ-фазовращатель по п. 1, отличающийся тем, что, с целью увеличения коэффициента передачи, введен экран с отверстием из проводящего или поглощающего материала, установленный в среднем отрезке волновода с круговой поляризацией перпендикулярно его продольной оси, а излучатели расположены по разные стороны от экрана и соединены посредством фидерной
40 линии, проходящей через отверстие.
3. СВЧ-фазовращатель по п. 1, отличающийся тем, что, с целью уменьшения габаритов, два излучателя выполнены в виде единой плоской спирали, внутренним концом нагруженной на согласованную нагрузку и установленной перпендикулярно продольной оси среднего отрезка волновода с круговой поляризацией.
